特性

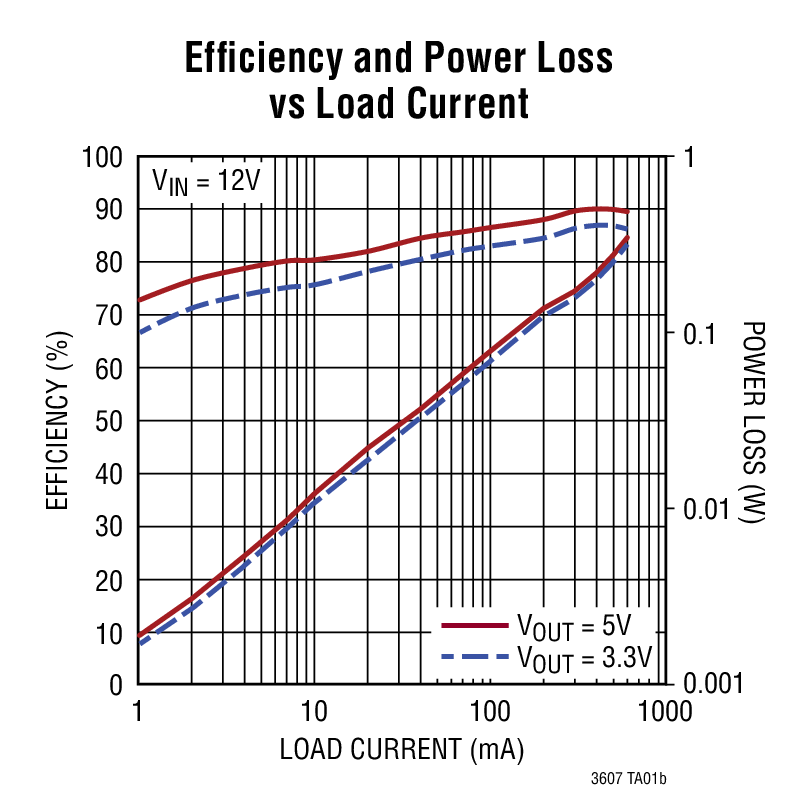

• 高效率：达 96%
• 非常低的静态电流：55μA (总值)
• 2.25MHz 恒定频率操作
• 低压差操作：100% 占空比
• 低纹波 (典型值为 <30mV_P-P) 突发模式 (Burst Mode^®) 操作
• 峰值电流模式控制架构用于实现超卓的电压和负载瞬态响应
• 宽电压输入范围：4.5V 至 15V
• 每通道 600mA 的额定输出电流
• 0.6V 基准可提供低输出电压
• ±1.5% 输出电压准确度
• 超低停机电流：I_Q < 1μA
• 内部补偿
• 电源良好输出
• 外部频率同步 (1MHz 至 4MHz)
• 用于每个通道的独立内部软起动

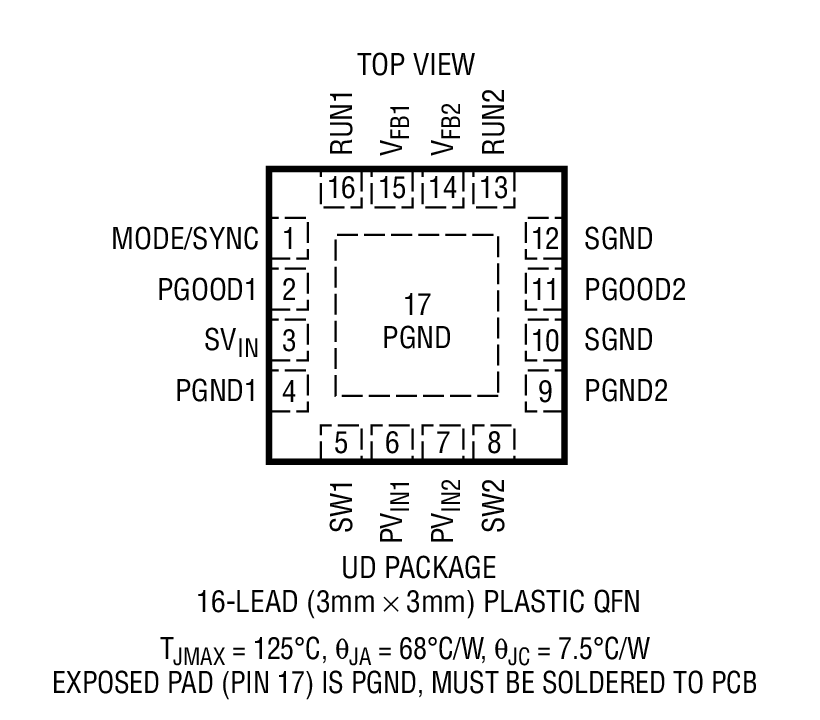

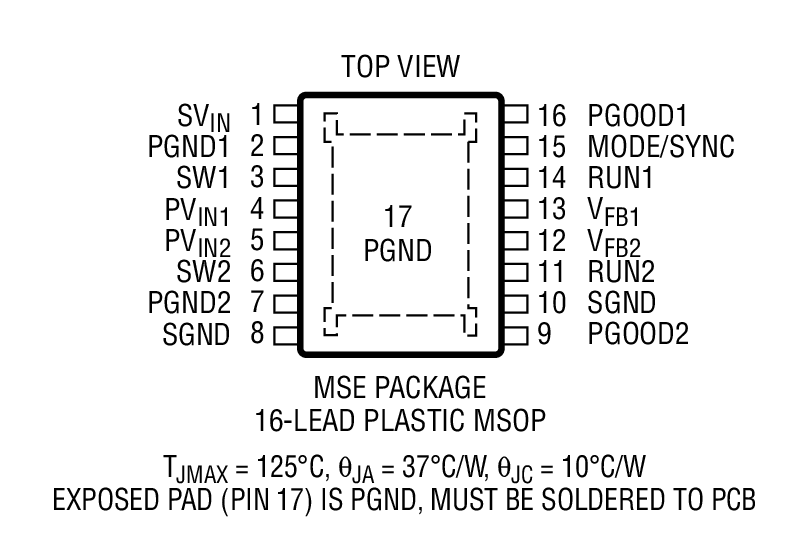

• 小外形 16 引脚耐热性能增强型扁薄 QFN (3mm x 3mm) 封装和 MSE 封装

产品详情和应用

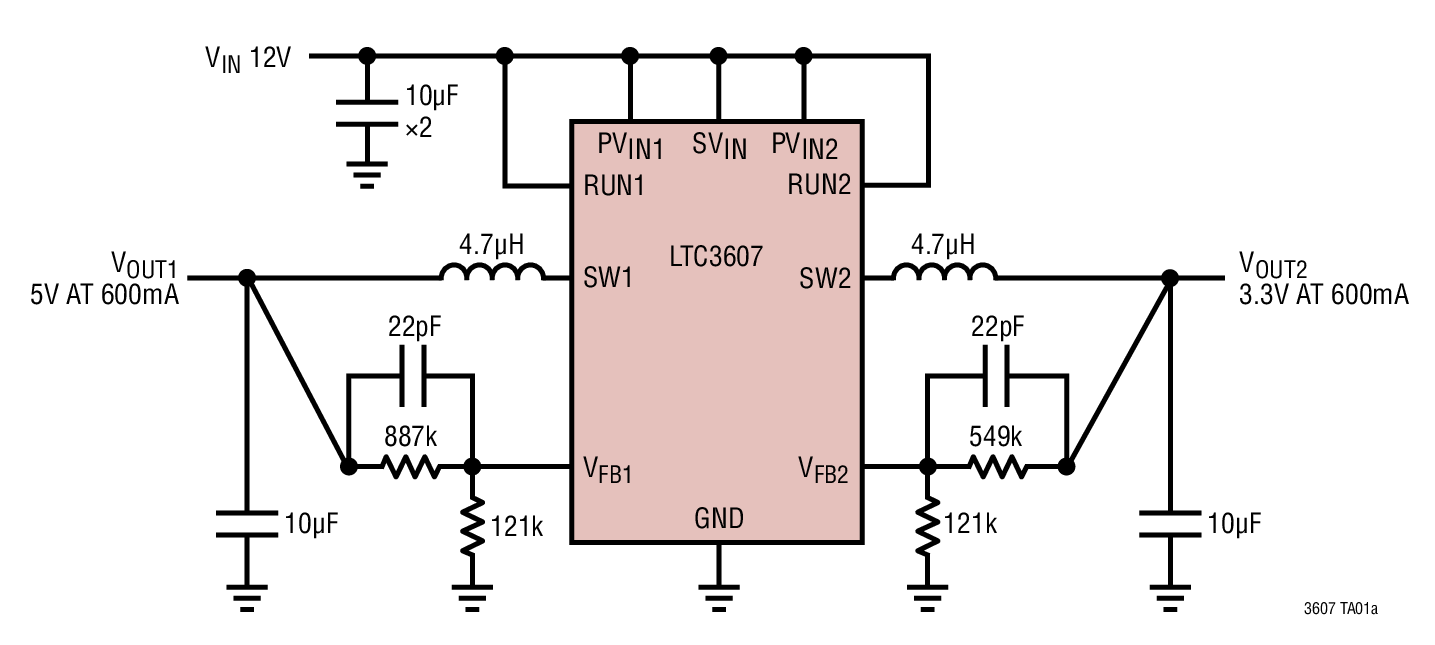

LTC^®3607 是一款 15V 双通道 600mA 单片式同步降压型稳压器，其仅具有 55μA 的静态电流。该器件可在一个 4.5V 至 15V 的宽输入电压范围内运作，适合于多种应用 (包括双锂离子电池供电式产品)。LTC3607 采用一个 2.25MHz 的恒定开关频率，因而允许使用纤巧和低成本的电容器以及高度 ≤1mm 的电感器。每个输出电压的可调范围为 0.6V 至 V_IN。内部同步电源开关可提供高效率，而无需使用外部肖特基二极管。

LTC3607 提供了一个用户可选模式输入，以允许用户通过牺牲纹波噪声性能来换取轻负载效率的提升；突发模式操作可在轻负载条件下提供较高的效率，而脉冲跳跃模式则提供了较低的纹波噪声。

为了进一步实现电池运行时间的较大化，在压差条件下连续接通 P 沟道 MOSFET (100% 占空比)。在停机模式中，该器件的吸收电流 <1μA。

• 双锂离子电池电源
• 汽车应用
• 服务器
