特性

• 容易使用
  • 4.5V至24V较宽输入范围
  • 0.9V至6.3V可调节输出
  • 固定3.3V和5V输出(MAXM17904和MAXM17905)
  • ±1.5%反馈精度
  • 输出电流高达300mA
  • 内部补偿
  • 全陶瓷电容设计
• 高效
  • 可选的PWM或PFM工作模式
  • 关断电流仅为2.2μA(典型值)
• 灵活的设计
  • 内部软启动和预偏置启动
  • 漏极开路电源就绪输出(低电平有效RESET引脚)
  • 可编程EN/UVLO门限
• 工作可靠
  • 打嗝模式过流保护
  • 过温保护
  • -40°C至+125°C工作环境温度/ -40°C至+150°C结温
• 坚固耐用
  • 符合CISPR22 (EN55022) Class B传导和辐射发射标准
  • 符合跌落、冲击和振动标准：JESD22-B103、B104、B111

产品详情和应用

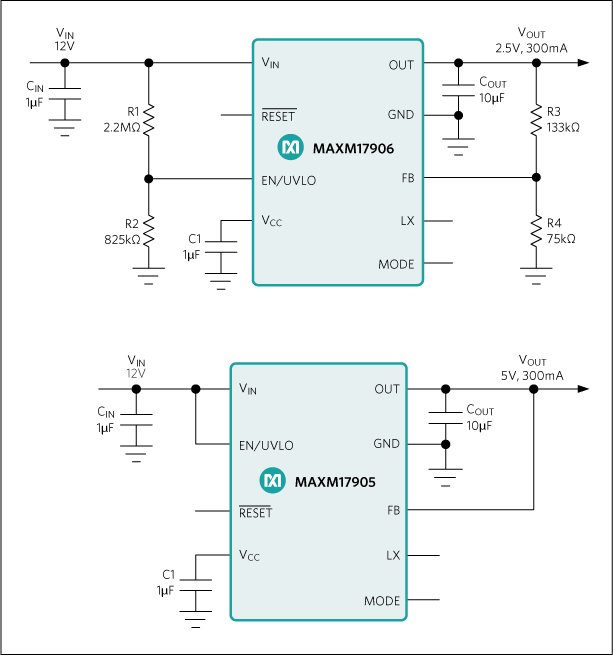

喜马拉雅系列稳压器IC和电源模块提供低温升、小尺寸、较简单的电源方案。MAXM17904/MAXM17905/MAXM17906为高效、同步降压型DC-DC电源模块系列，集成控制器、MOSFET、补偿元件和电感，工作在较宽输入电压范围。模块工作在4.5V至24V输入电压范围，提供高达300mA输出电流。MAXM17904和MAXM17905分别为3.3V和5V固定输出模块。MAXM17906为可调节输出(0.9V至6.3V)模块。模块大大降低设计复杂度、制造风险，提供真正的即插即用电源方案，缩短上市时间。

MAXM17904/MAXM17905/MAXM17906模块采用峰值电流模式控制方法。为降低输入浪涌电流，模块提供3.75ms固定软启动时间。

MAXM17904/MAXM17905/MAXM17906模块采用薄型、小尺寸、10引脚、2.6mm x 3mm x 1.5mm、µSLIC™封装。

应用

• 工业传感器和编码器
• 4–20mA电流环路供电传感器
• HVAC与楼宇控制
• 替代LDO
• 电池供电设备
• 通用负载点
• USB Type-C供电负载
