特性

• 高效率：达 95%
• 1.5A / 1A 保证最小输出电流
• 可同步至外部时钟
• 无需肖特基二极管
• 可编程工作频率：1.5MHz 或可调 (从 0.6MHz 至 4MHz)
• 低 R_DS(ON) 内部开关
• 短路保护
• V_IN：2.25V 至 5.5V
• 旨在实现卓越的电压和负载瞬态响应的电流模式操作
• 睡眠模式中的静态电流为 125μA
• 超低停机电流：I_Q < 1μA
• 低压差操作：100% 占空比
• 电源良好输出
• 相位引脚负责选择第二个通道关系 (相对于第一个通道的相位)
• 内部软起动和单独的 RUN 引脚控制

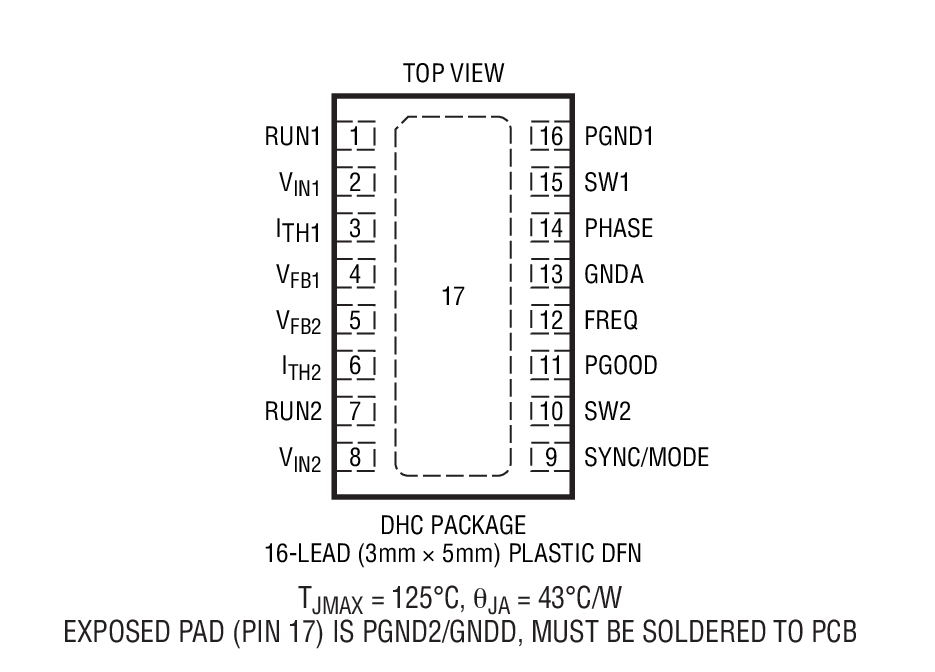

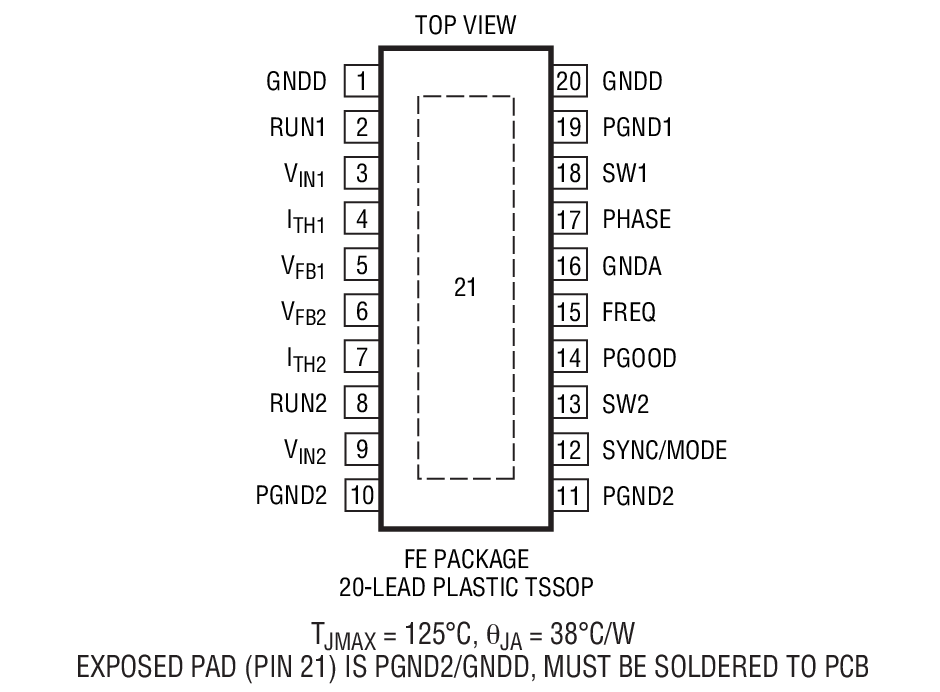

• 采用小外形耐热增强型 (5mm x 3mm) DFN 和 20 引脚 TSSOP 封装

产品详情和应用

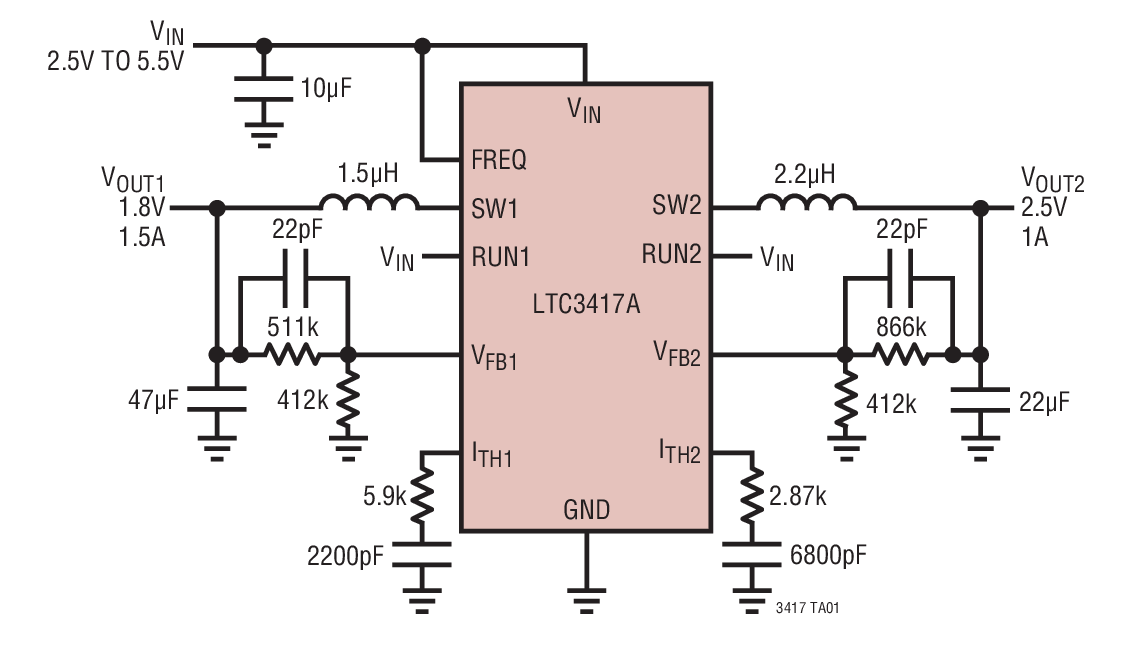

LTC^®3417A 是一款双通道、恒定频率、同步降压型 DC/DC 转换器。该器件面向中等功率应用，工作输入电压范围为 2.25V 至 5.5V，并具有一个恒定的可编程开关频率，因而允许采用纤巧、低成本的电容器以及高度 ≤2mm 的电感器。每个输出电压可在 0.8V 至 5V 的范围内进行调节。内部同步、低 R_DS(ON) 电源开关可在无需使用外部肖特基二极管的情况下提供高效率。

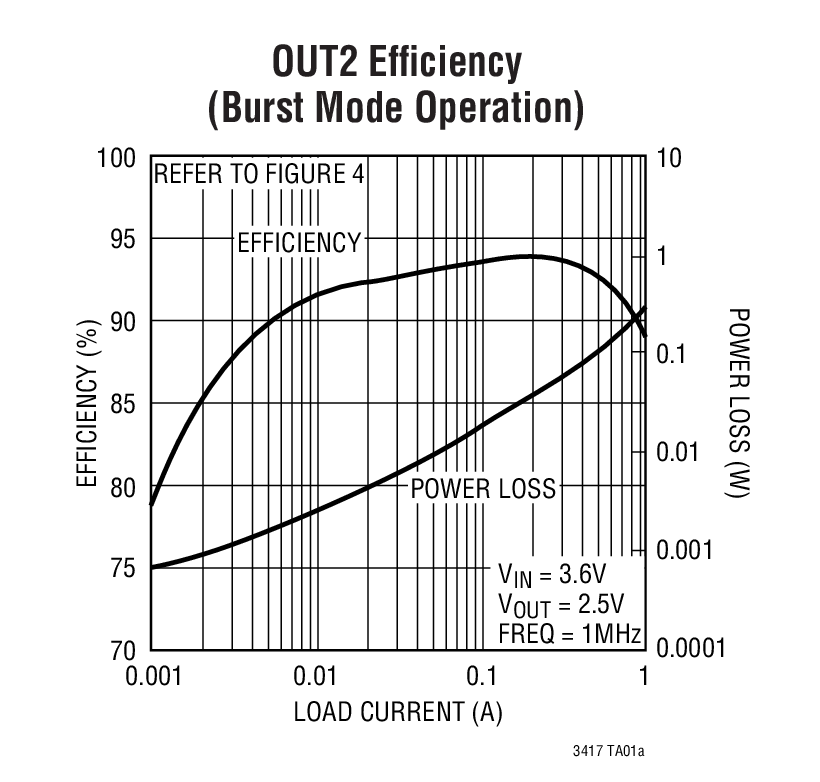

LTC3417A 备有一个用户可选模式输入，使得用户能够在纹波电压与轻负载效率之间进行权衡。突发模式 (Burst Mode^®) 操作可在轻负载条件下提供高效率，而脉冲跳跃模式则能够在轻负载条件下实现低纹波噪声。一个相位模式引脚可使第二个通道 (相对于第一个通道) 同相运作或异相 180° 运作。异相操作在 V_IN 上产生了较低的 RMS 电流，因此输入电容器上的 RMS 降额较低。

为了进一步延长电池的使用寿命，P 沟道 MOSFET 在压差条件下 (100% 占空比) 连续导通，而且两个通道吸收的总静态电流仅为 100μA。在停机模式中，该器件的吸收电流 <1μA。

• GPS / 导航
• 数码相机
• PC 卡
• 无线和 DSL 调制解调器
• 通用负载点 DC/DC
