特性

• 宽输入范围：3.3V 至 60V

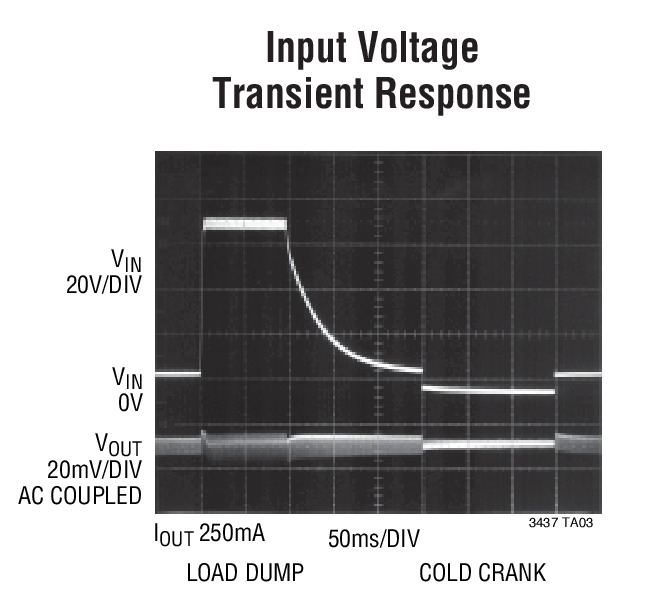

• 至 80V 的负载突降 (输入瞬变) 保护
• 500mA 峰值开关电流

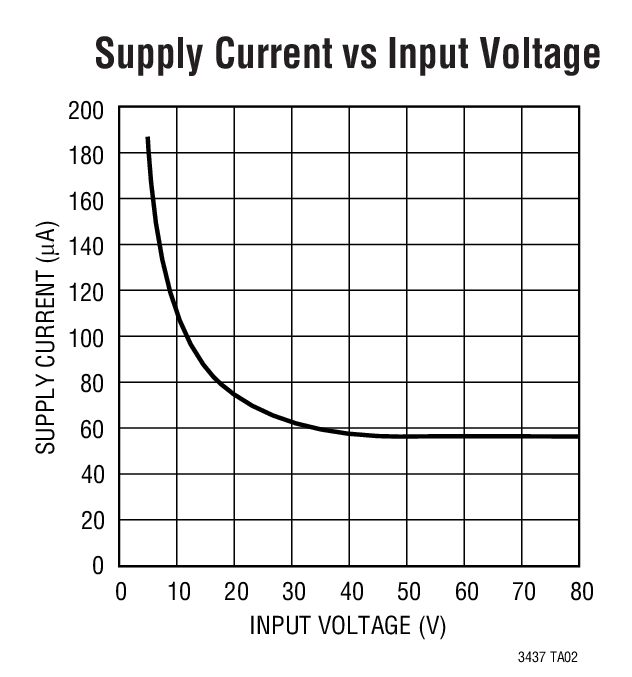

• 突发模式 (Burst Mode^®) 操作：100µA 静态电流**
• 低停机电流：I_Q < 1µA
• 突发模式操作失效
• 200kHz 开关频率
• 饱和开关设计：0.8Ω接通电阻
• 峰值开关电流在整个占空比范围内得到保持*
• 1.25V 反馈基准电压
• 可容易地实现同步
• 软起动功能
• 小外形 10 引脚耐热增强型 DFN 封装

产品详情和应用

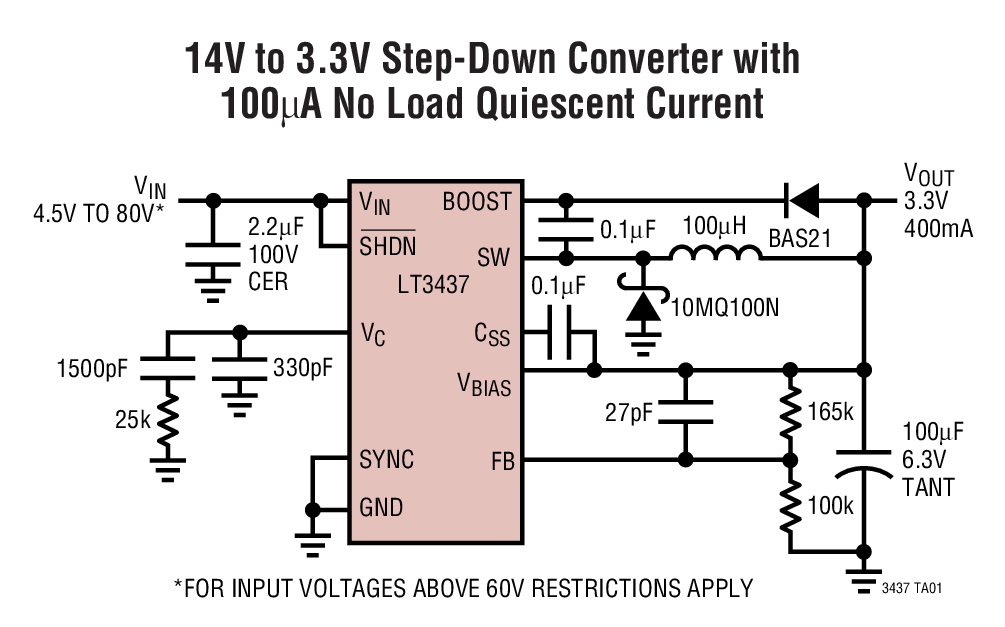

LT^®3437 是一款可接受高达 80V 输入电压的 200kHz单片式降压型开关稳压器。一个高效 500mA、0.8Ω开关与所有必需的振荡器、控制和逻辑电路均被集成在了芯片之上。该器件采用了电流模式架构，旨在实现快速瞬态响应和上佳的环路稳定性。

由于运用了创新设计技术和一种新型高电压工艺，因而在一个很宽的输入范围内实现了高效率。通过在低电流条件下采用突发模式操作、利用输出来对内部电路进行偏置、并使用一个电源升压电容器来使功率开关完全饱和，可令效率在一个宽输出电流范围内得以保持。SYNC 引脚上的一个逻辑高电平信号可使突发模式操作失效，这将导致轻负载条件下的纹波有所减小，但同时也牺牲了轻载效率。其专利电路可在整个占空比范围内维持峰值开关电流。* 停机模式将输入电源电流减小至 1µA 以下。通过采用逻辑电平输入来驱动 SYNC 引脚能够实现外部同步。布设在 C_SS 引脚和输出端之间的一个电容器可提供一个受控的输出电压斜坡 (软起动)。

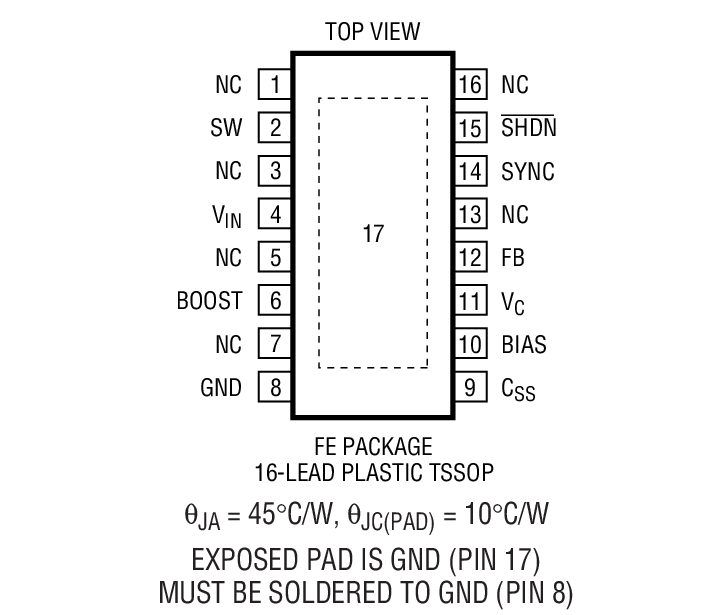

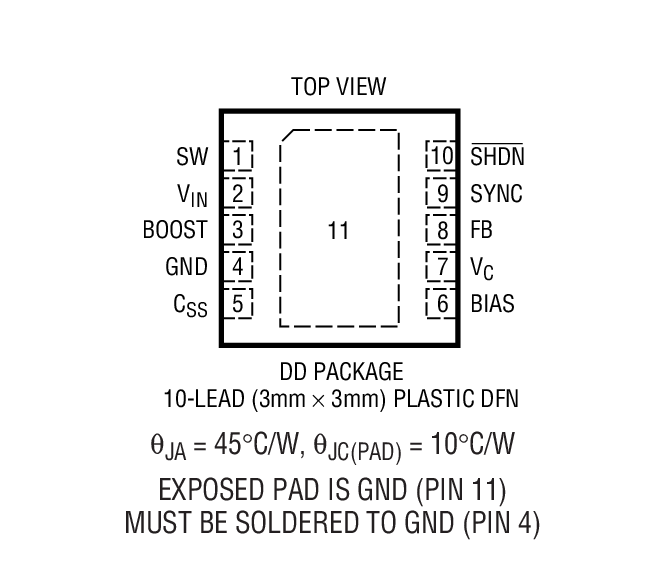

LT3437 采用扁平 (高度仅 0.75mm) 3mm×3mm 10 引脚 DFN 封装或 16 引脚 TSSOP 封装，这两种封装均具有裸露衬垫引线框架，以实现低热阻。

• 高电压功率转换
• 14V 和 42V 汽车系统
• 工业电源系统
• 分布式电源系统
• 电池供电型系统
• 受电以太网
