ADI亚德诺 ADPL12006 产品介绍

2026-03-09 0次

特性

多功能，小尺寸
- 工作电压 V_IN 范围为 3V 至 20V
- 跳跃模式下静态电流为 20μA
- 具有集成场效应晶体管 (FET) 的同步 DC-DC 转换器
- 固定频率选项：400kHz 和 1.5MHz
- 内部软启动
  - 2.5ms (400kHz)
  - 3.5ms (1.5MHz)
- 可编程输出电压
  - 0.8V 至 12V (400kHz)
  - 0.8V 至 10V (1.5MHz)

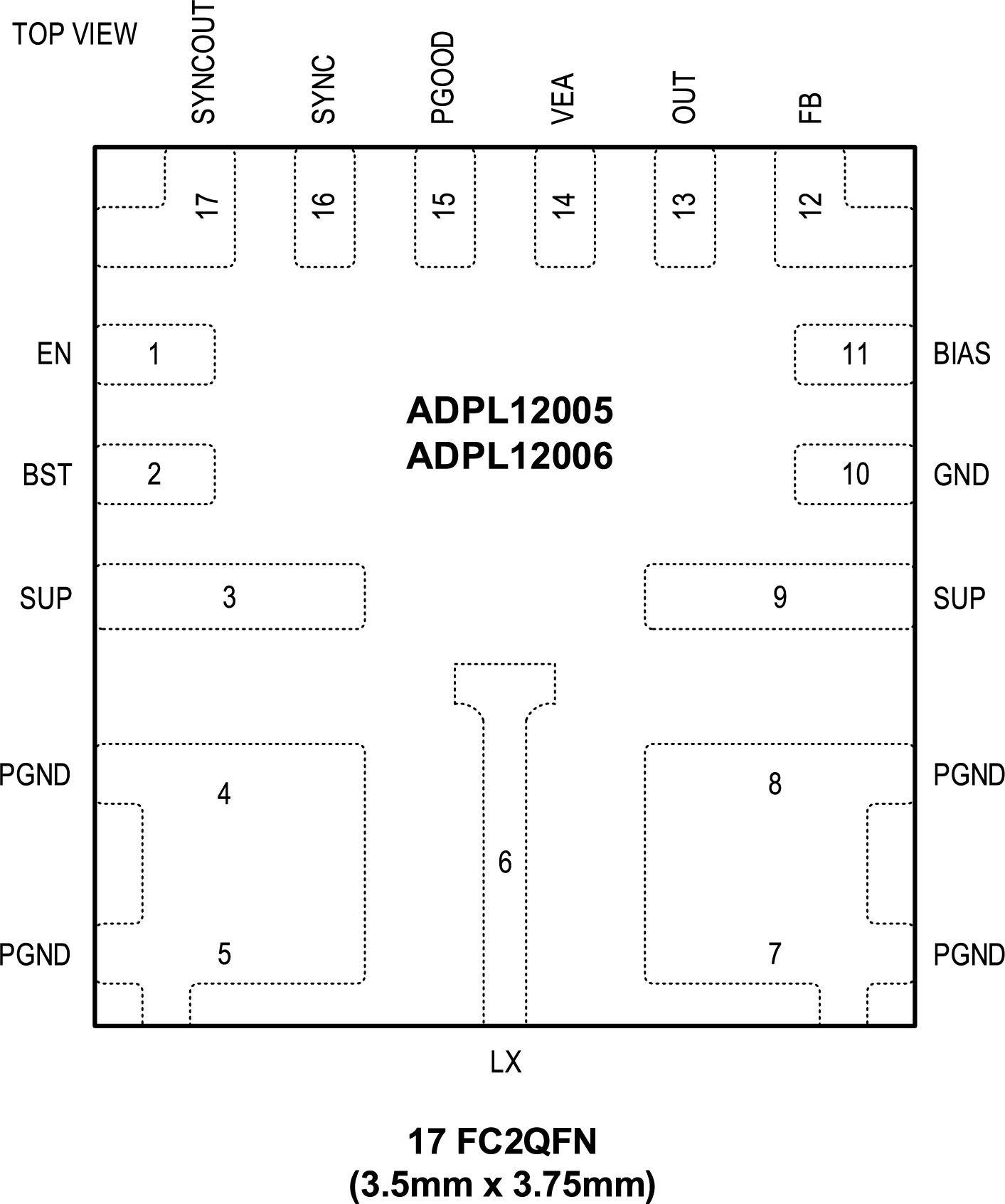

- 3.5mm x 3.75mm，17 引脚 FC2QFN
- 对称封装提供卓越的电磁干扰 (EMI) 性能

双相能力
- 可用于双相配置，实现高功率设计
- 通过共享 VEA 引脚动态均流
- 低 I_Q 操作能力：双相
使用 PGOOD 进行精确输出电压监控
强制脉宽调制 (PWM) 和跳跃模式操作
低压差运行
过温和短路保护
工作结温范围：-40°C 至 +150°C

产品详情和应用

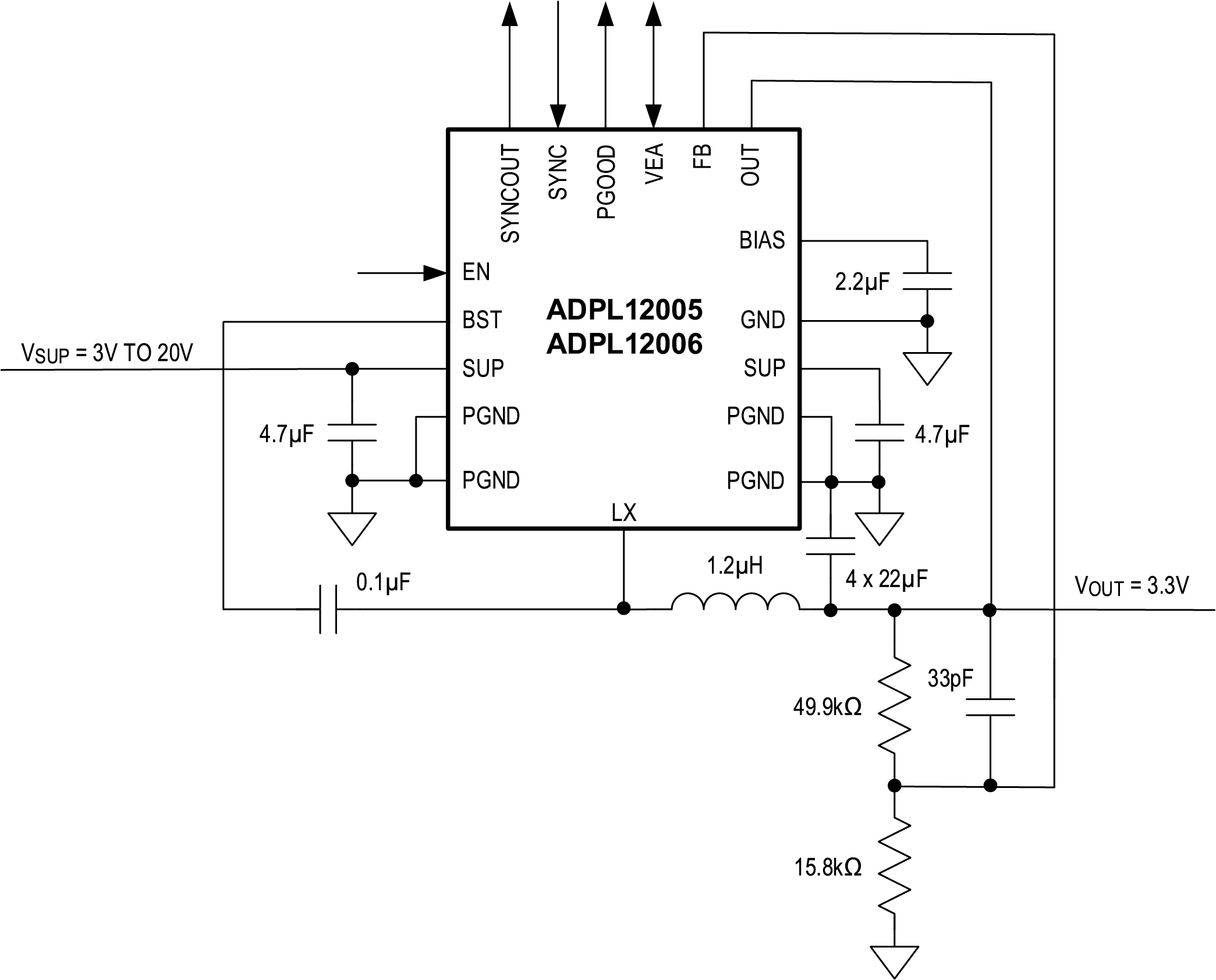

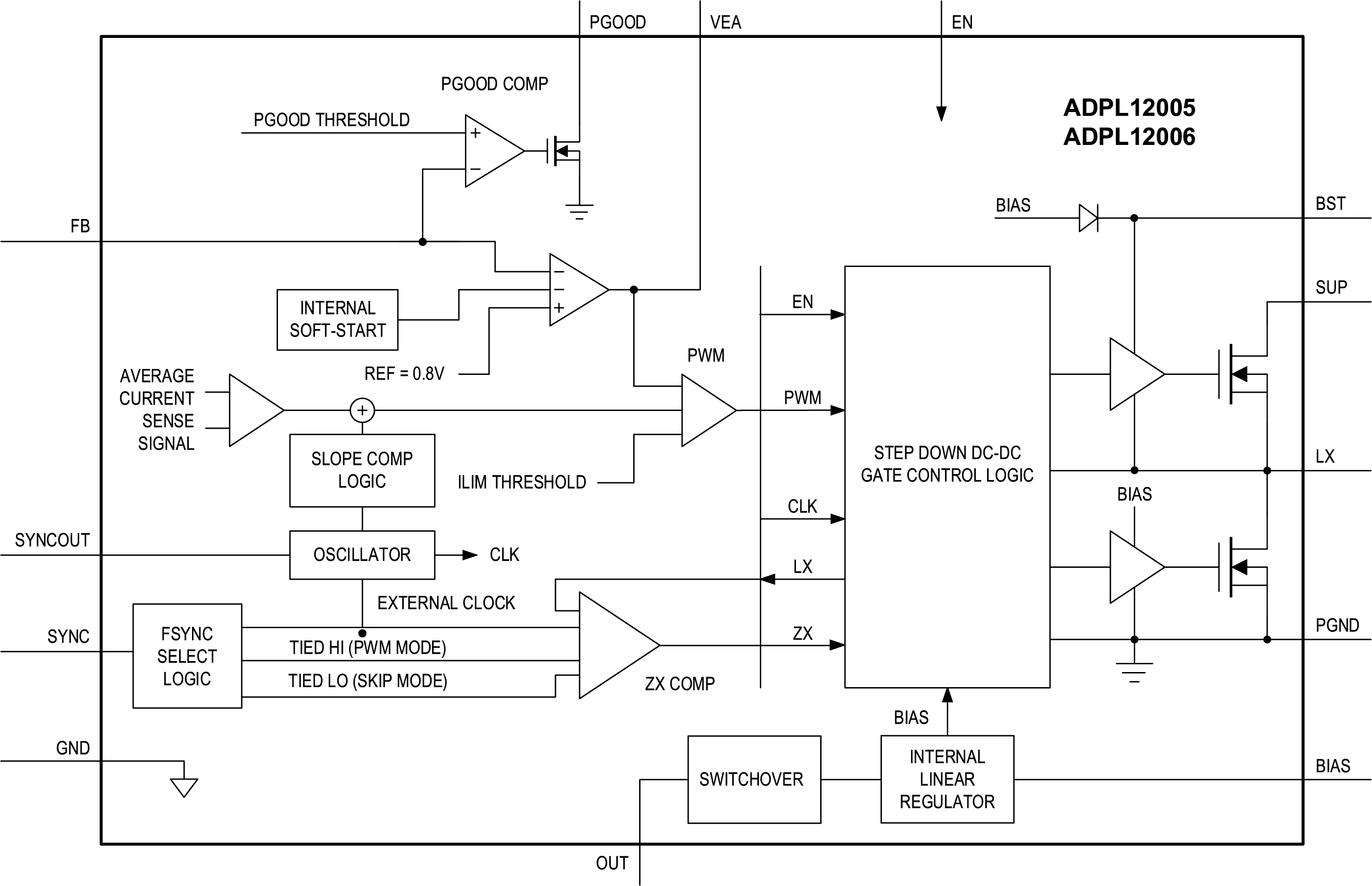

ADPL12005/ADPL12006 IC 是小型同步降压转换器，带有集成高端和低端开关。这些 IC 可提供高达 6A 的电流，输入电压范围为 3V 至 20V。可以通过观察 PGOOD 信号来监控电压质量。该 IC 可以在非常高的占空比下运行，非常适合工厂自动化应用。

ADPL12005/ADPL12006 IC 提供可编程输出电压。频率内部固定在 400kHz 和 1.5MHz，允许使用较小的外部元件并减少输出纹波。该 IC 在轻负载时自动进入跳跃模式，无负载时静态电流超低至 20μA。该系列产品（包括 ADPL12008/ADPL12010）提供引脚对引脚兼容的产品，单相配置电流为 5A 至 10A，双相配置电流高达 20A。这些器件还针对双相操作进行了优化，具有非常高的电流共享精度。

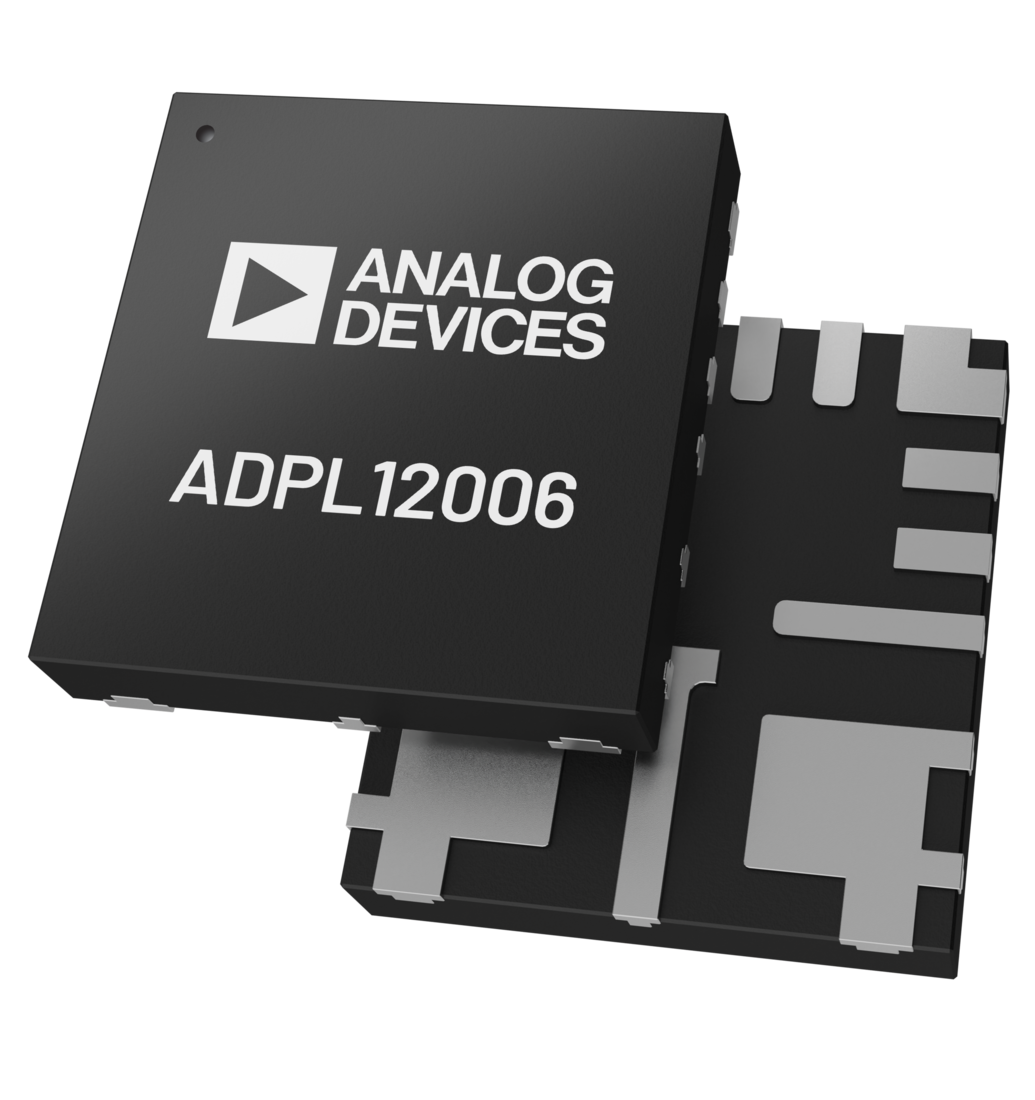

ADPL12005/ADPL12006 IC 采用小型 3.5mm x 3.75mm、17 引脚倒装芯片四方扁平无引线 (FC2QFN) 封装，仅需极少的外部元件。

应用

工厂自动化
负载点
分布式直流电源系统
通信基础设施
测试和测量
