特性

• 单电感器
• 可在电池电压高于、低于或等于输出的情况下执行固定频率操作

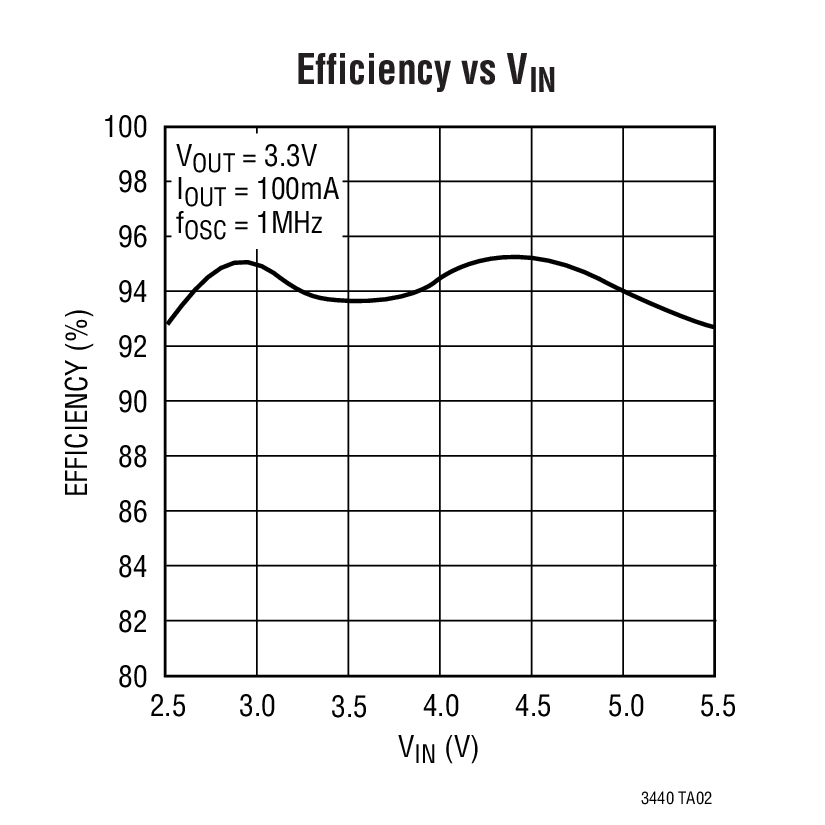

• 同步整流：效率高达 96%
• 在突发模式 (Burst Mode^®) 操作中具有 25μA 的静态电流
• 可提供高达 600mA 的连续输出电流
• 无需肖特基二极管 (V_OUT < 4.3V)
• 在停机期间 V_OUT 与 V_IN 断接
• 2.5V 至 5.5V 输入和输出范围
• 可编程振荡器频率范围：300kHz 至 2MHz
• 可同步振荡器
• 突发模式使能控制
• <1μA 停机电流

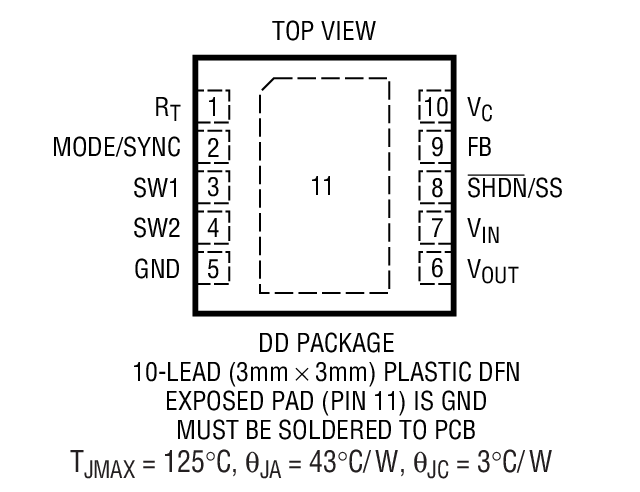

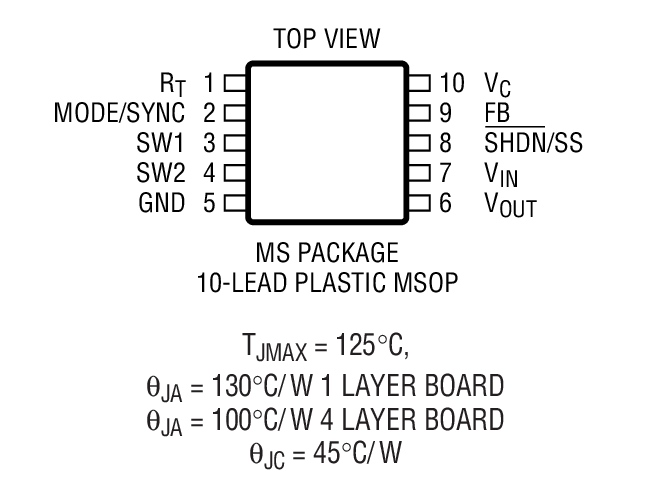

• 小外形的耐热性能增强型 10 引脚 MSOP 封装和 (3mm x 3mm) DFN 封装



产品详情和应用

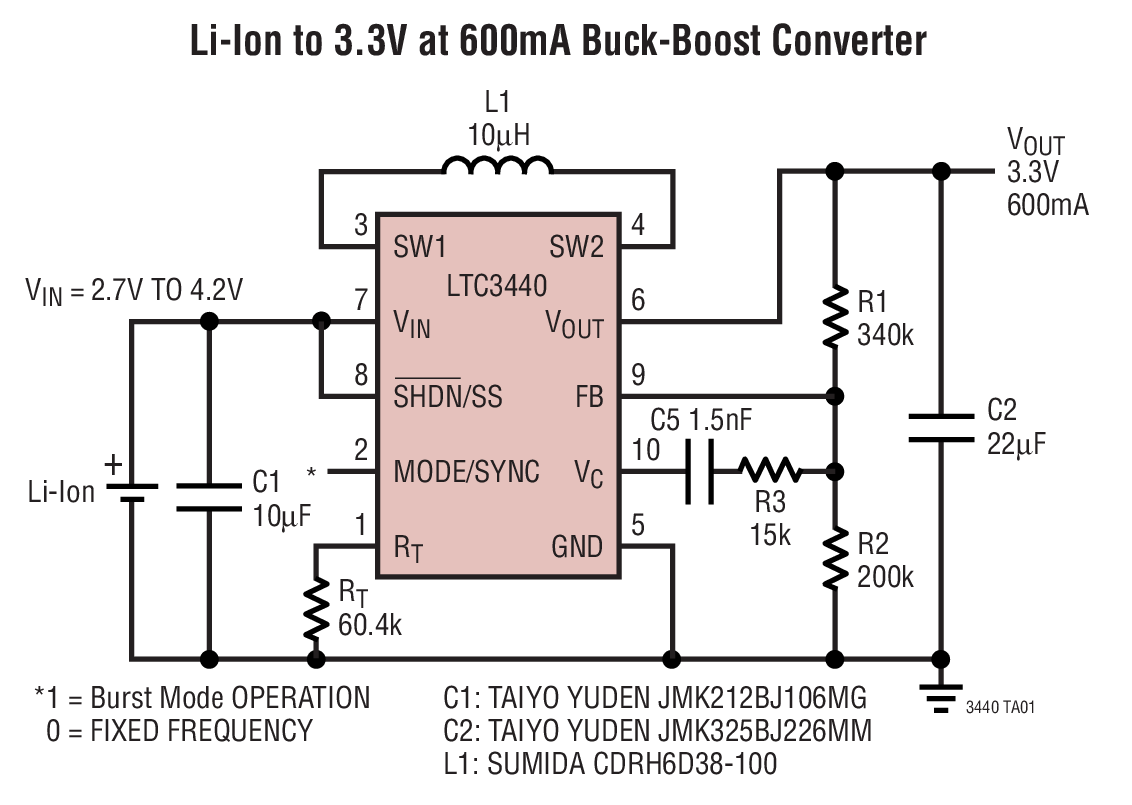

LTC^®3440 是一款高效率、固定频率的降压-升压型 DC/DC 转换器，其可采用高于、低于或等于输出电压的输入电压来运作。该 IC 所运用的拓扑可提供所有操作模式之间连续转换功能，从而使得该产品非常适合于输出电压处于单节锂离子电池、多节碱性电池或镍氢 (NiMH) 电池电压范围内的应用。

该器件包括两个 0.19Ω 的 N 沟道 MOSFET 开关和两个 0.22Ω 的 P 沟道开关。高达 2MHz 的开关频率利用一个外部电阻器来设置，并可使振荡器同步至一个外部时钟。在突发模式操作中，静态电流仅为 25µA，从而较大限度地延长了便携式应用中的电池使用寿命。突发模式操作由用户控制并可通过把 MODE/SYNC 引脚驱动至高电平来启用。如果 MODE/SYNC 引脚具有一个时钟或被驱动至低电平，则使能固定频率开关操作。

该器件的其他特点包括 1μA 的停机电流、软起动控制、热停机和电流限制功能。LTC3440 采用 10 引脚耐热性能增强型 MSOP 封装和 (3mm x 3mm) DFN 封装。

• 掌上型电脑
• 手持式仪器
• MP3 播放器
• 数码相机
