特性

• 直接从车载电池到便携式设备的C型单片机解决方案

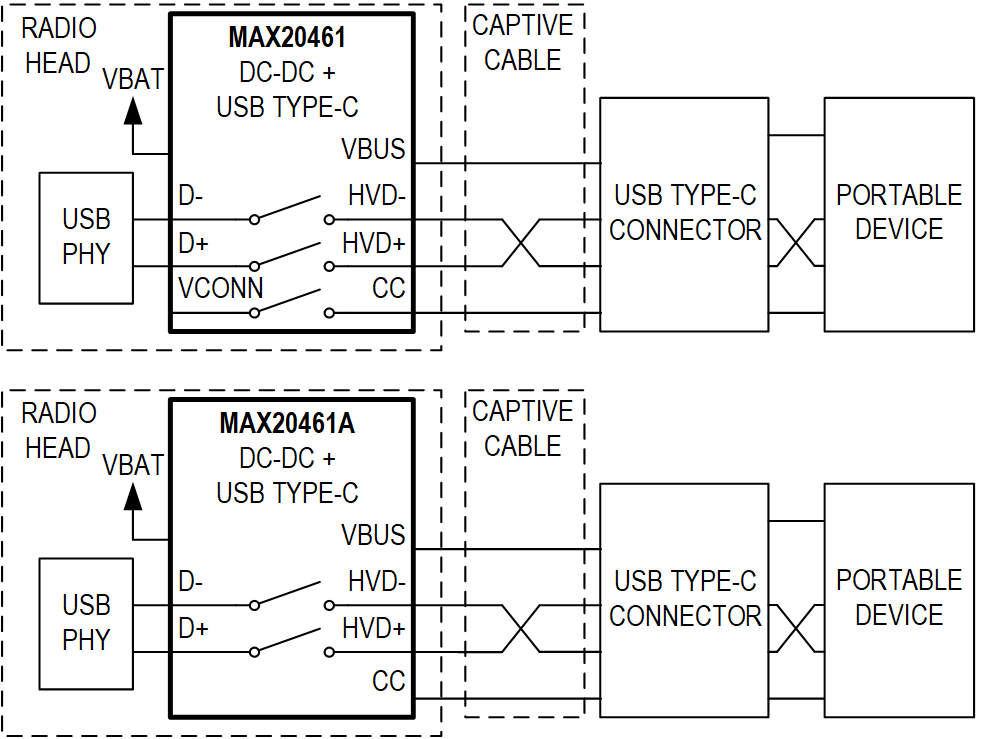

  • MAX20461:USB Type-C兼容DFP控制器，带V_CONN保护
  • MAX20461A:USB Type-C兼容DFP控制器
  • 1GHz带宽USB 2.0数据交换机
  • 4.5V至28V输入（40V负载转储），同步降压转换器
  • 5V至7V，3A输出能力
• 便携式设备的最佳USB充电和通信
  • 用户可编程电压增益可调节输出，电缆电阻高达474mΩ
  • 用户可编程USB电流限制
  • 适用于USB3应用的C型电缆方向指示器
  • 支持USB BC1.2 CDP和SDP模式
  • 兼容USB随身携带规范和Apple CarPlay^®
• 低噪声功能可防止干扰AM波段和便携式设备
  • 固定频率310kHz至2.2MHz操作
  • 空载时固定PWM选项
  • 扩频降低EMI
  • 频率驻车的SYNC输入/输出
• 稳健设计确保车辆系统和便携式设备在汽车环境中的安全
  • V_BUS、HVD±引脚对蓄电池短路保护
  • CC1和CC2耐受20V瞬态
  • 通过I²C总线进行高级诊断
  • ±25kV空气/±8kV触点ISO 10605（330pF，2kΩ）*
  • ±15kV空气/±8kV接触IEC 61000-4-2（150pF，330Ω）*
  • ±15kV空气/±8kV触点（330pF，330Ω）*
  • 超温保护、报警和智能电流折返
  • -40°C至+125°C工作温度范围

产品详情和应用

MAX20461集成3A汽车级高效降压型转换器、USB主机/BC1.2主机充电适配器仿真器以及高带宽USB保护开关，适用于汽车USB 2.0主机应用。器件也包括USB负载电流检测放大器和可配置反馈调节电路，自动补偿汽车应用中常见的固定式电缆上的电压降。器件利用内部固定峰值电流门限和用户可配置的外部USB负载电流检测门限限制USB负载电流。

MAX20461优化用于高频操作，包括从310kHz至2.2MHz的可编程频率选项，允许根据应用要求优化效率、噪声和电路板空间。完全同步DC-DC转换器集成高边和低边MOSFET、外部SYNC输入/输出，可配置为扩频操作。

MAX20461支持灵活的配置和高级诊断选项，适用于独立式和监控式应用。器件可通过外部编程电阻和/或内部I²C总线进行编程。

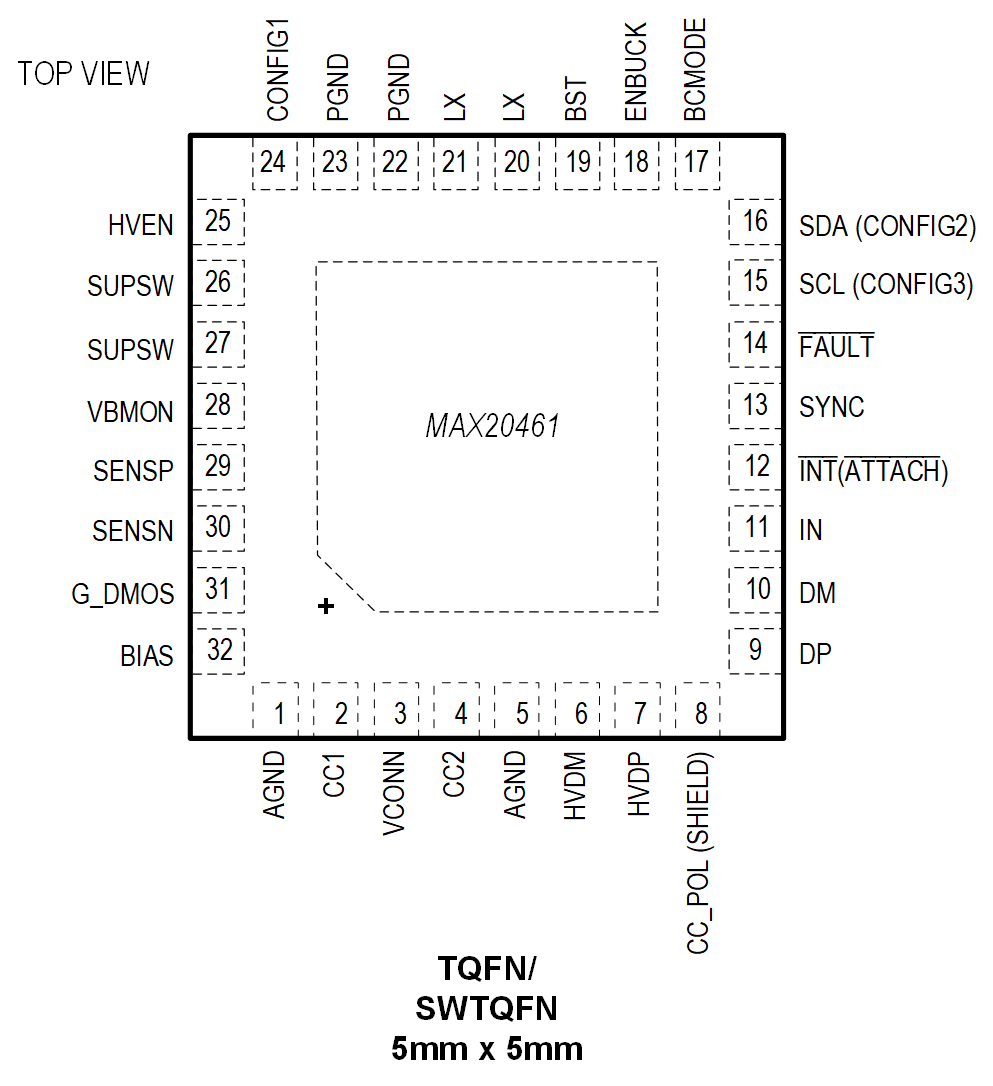

MAX20461采用小尺寸、5mm x 5mm、32引脚TQFN封装。器件设计用于最大程度减少要求的外部元件和布局面积。

应用

• 汽车连通性/远程信息处理
• 车载无线电与导航
• 主机用USB接口
