特性

产品详情和应用

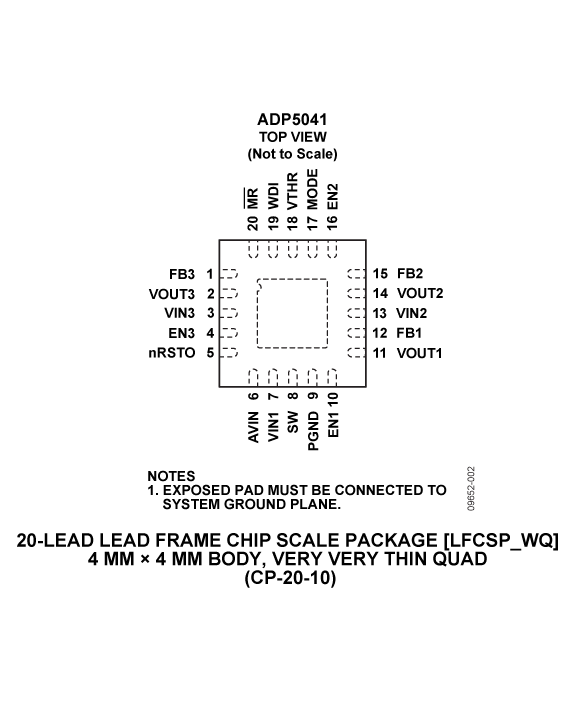

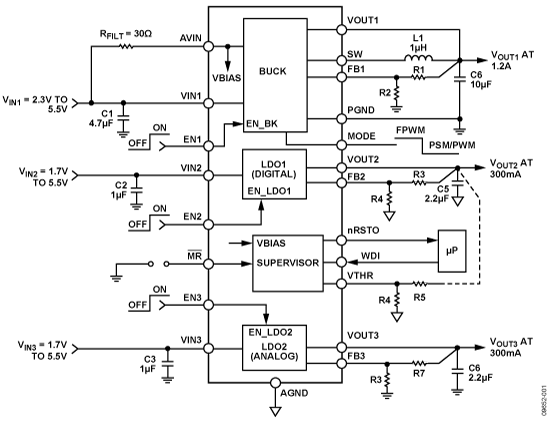

ADP5041在一个20引脚小型LFCSP封装中集成了一个高性能降压调节器和两个低压差调节器(LDO)，可满足严苛的性能和电路板空间要求。

降压调节器的高开关频率支持使用小型多层外部器件，并使所需的电路板空间降至较小。

当MODE引脚设置为逻辑高电平时，降压调节器以强制PWM模式工作。设为逻辑低电平时，如果负载在标称值左右，则降压调节器以PWM模式工作；当负载电流降至预定义阈值以下时，调节器以省电模式(PSM)工作，以便改善轻负载效率。ADP5041 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时，ADP5041 LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。

ADP5041中的各调节器通过对相应的使能引脚施加高电平来激活。调节器输出电压和复位阈值通过外部电阻分压器编程，可满足多种应用的需求。ADP5041内置电源监控电路，可以监控微处理器系统的电源电压和代码执行完整性。此外还提供上电复位信号。如果微处理器未能在预设超时周期内发出选通脉冲，片内看门狗定时器能够复位微处理器。
