特性

• 宽输入电压范围：2.5V 至 16V
• 默认输出电压
  • 5V，采用内部反馈电阻
  • 3V 至 15V，采用外部反馈电阻
• 启动后提供 I²C 可编程输出电压
  • 4.5V 至 15V，采用内部反馈电阻
  • 3.0V 至 15V，采用外部反馈电阻，参见表 1
• 最大输出电流
  • 降压模式：最高 6A
  • 升压模式：高达 4A（升压比 ≤ 1.3）
• 开关电流：7A（典型值）
• R_SEL 配置
  • I²C 接口从机地址
  • 开关限流阈值
  • 内部/外部反馈电阻
• I²C 编程
  • 输出电压 (DVS)
  • 输出电压变化摆率
  • 开关限流阈值
  • 开关频率
  • 强制 PWM 工作模式 (FPWM)
  • 电源正常 (POK) 状态和故障中断屏蔽
• 软启动
• 有源输出放电
• 开漏电源正常 (POK) 监控器和故障条件中断（仅限 MAX77857B/C）
• 保护特性
  • 欠压锁定 (UVLO)
  • 过流保护 (OCP)
  • 过压保护 (OVP)
  • 热关断 (THS)
• 不需要高密度互连 (HDI) PCB（参见 PCB 布局指南部分）
• 采用 2.83mm x 2.03mm 35 WLP/31 WLP 封装，或 3.5mm x 3.5mm 16 FC2QFN 封装

产品详情和应用

MAX77857 是一款高效、高性能升降压转换器，适用于需要宽输入电压范围（2.5V 至 16V）的系统。它具有 7A 开关电流，在降压模式和升压模式下可分别提供高达 6A 和 4A 的输出电流（升压比 ≤ 1.3）。它以 PWM 模式运行，并自动执行 SKIP 模式以提高轻负载效率。

使用内部反馈电阻时，默认输出电压为 5V。使用外部反馈电阻时，还可将默认输出电压配置为 3V 和 15V 之间的任意值。输出电压可通过 I²C 串行接口动态调节（参见输出电压配置部分）。

SEL 引脚允许通过单个外部电阻对四个不同的 I²C 接口从机地址、四个不同的开关限流阈值，以及选择外部或内部反馈电阻进行编程设置。根据不同的开关限流阈值，可使用针对特定应用进行优化的外形小巧的外部组件。使用外部反馈电阻可实现更宽的输出电压范围，并在启动时提供自定义的输出电压。

I²C 串行接口是可选接口，支持动态控制输出电压、输出电压变化摆率、开关限流阈值、开关频率和强制 PWM 工作模式。I²C 编程设置优先于 R_SEL 解码设置。

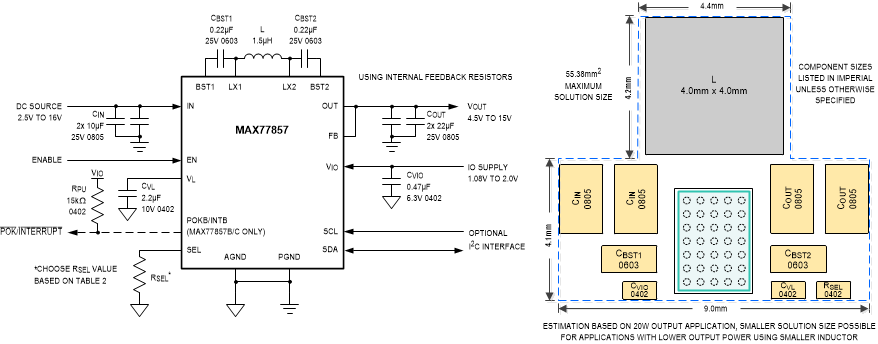

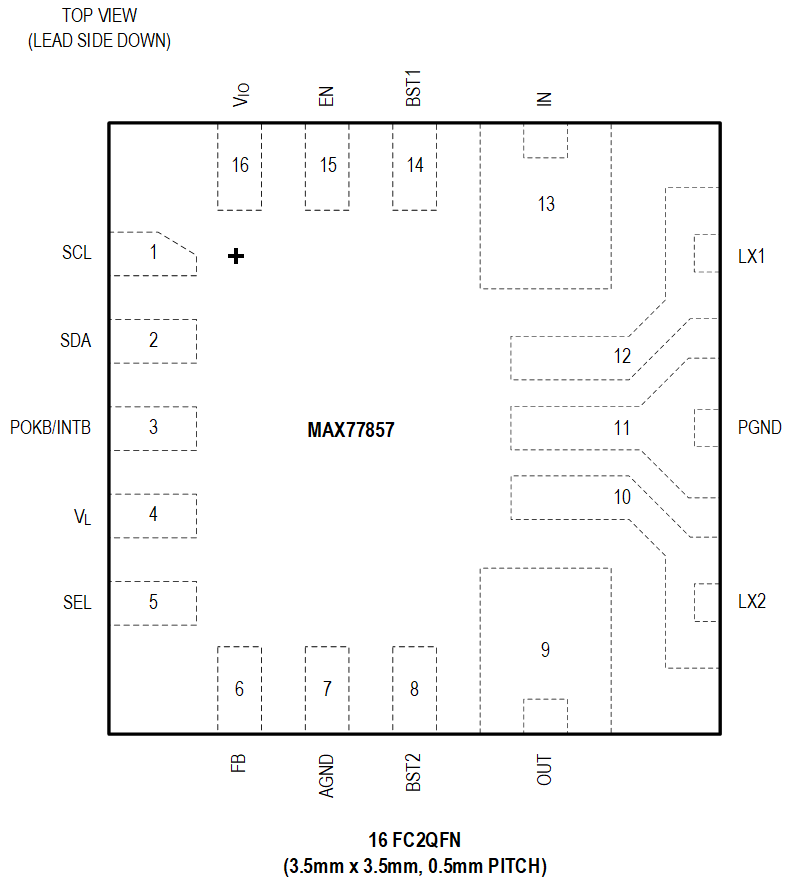

MAX77857 采用 2.83mm x 2.03mm、35 引脚/31 引脚晶圆级封装 (WLP) 和 3.5mm x 3.5mm、16 引脚倒装芯片 QFN 封装 (FC2QFN)。

应用

• USB 供电 (USB-PD) OTG
• Qualcomm^® Quick Charge^TM
• USB V_BUS 电源和 DRP（双重角色电源）端口
• 数码单反相机、数码单反相机镜头
• 显示屏电源
• 多达 3 节电池的锂离子电池应用
• 笔记本电脑、平板电脑
