ADI亚德诺 ADP2303 产品介绍

2026-03-09 0次

特性

宽输入电压范围：3.0 V至20 V
最大负载电流：3 A (ADP2303)
输出精度：±1.5%（整个温度范围内）
输出电压最低至0.8 V
开关频率：700 kHz
电流模式控制结构
PFM/PWM模式自动切换
具有迟滞特性的精密使能引脚

集成高端MOSFET
集成自举二极管
内部补偿和软启动
电源良好输出
欠压闭锁(UVLO)
过流保护(OCP)
热关断(TSD)

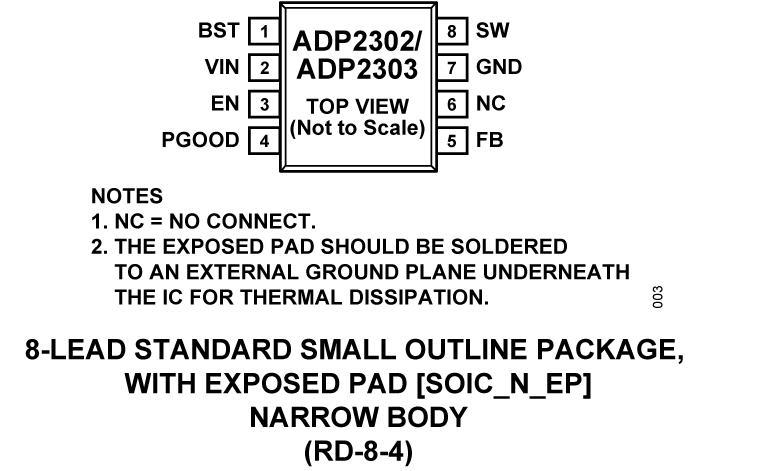

8引脚SOIC封装，配有底部焊盘

产品详情和应用

ADP2302/ADP2303均为固定频率、电流模式控制、降压DC-DC调节器，集成功率MOSFET，采用3.0 V至20 V输入电压工作，适合各种应用。可调版本的输出电压可以低至0.8 V，固定输出版本则提供预设的输出电压选项：5.0 V、3.3 V和2.5 V。700 kHz工作频率允许使用小型电感和陶瓷电容，从而提供紧凑型解决方案。电流模式控制可提供快速、稳定的线路和负载瞬态响应。ADP2302/ADP2303集成软启动电路，可防止上电时的大浪涌电流影响器件。电源良好信号可用于控制具有使能输入的器件的上电时序。这些器件具有精密使能引脚阈值电压，因此很容易控制这些器件与其它输入/输出电源的时序。其它重要特性包括欠压闭锁(UVLO)、过压保护(OVP)、热关断(TSD)和过流保护(OCP)。

ADP2302/ADP2303采用8引脚SOIC封装，配有底部焊盘，额定温度为−40°C至+125°C工业温度范围。

应用

中间供电轨转换
DC-DC 负载点应用
通信及网络设备
工业和仪器仪表
消费类电子设备
医疗保健
