特性

• 集成肖特基整流器
• 固定工作频率：1.2MHz/2.7MHz
• 极低噪声：1mV_P-P 输出纹波
• 低 V_CESAT 开关：270mV (250mA)
• −5V（100mA，5V输入）
• −12V（30mA，3.3V输入）
• 基于GND的低输入偏置电流FB输入
• 低阻抗 (40Ω) 1.265V 基准电压输出
• 高输出电压：最高 –38V
• 宽输入范围：2.5V 至 16V
• 使用小型表贴元件
• 低关断电流：< 10μA

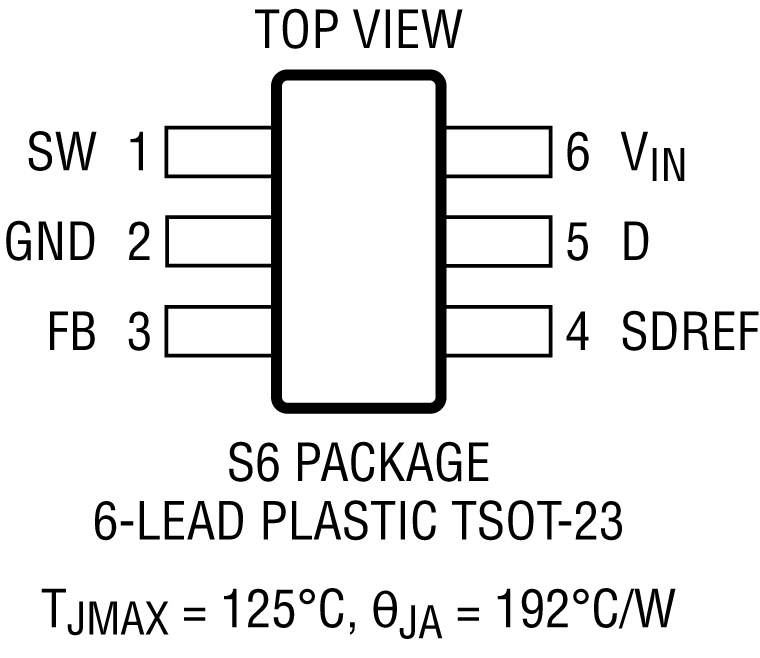

• 薄型(1mm) SOT-23 (ThinSOT^™) 封装

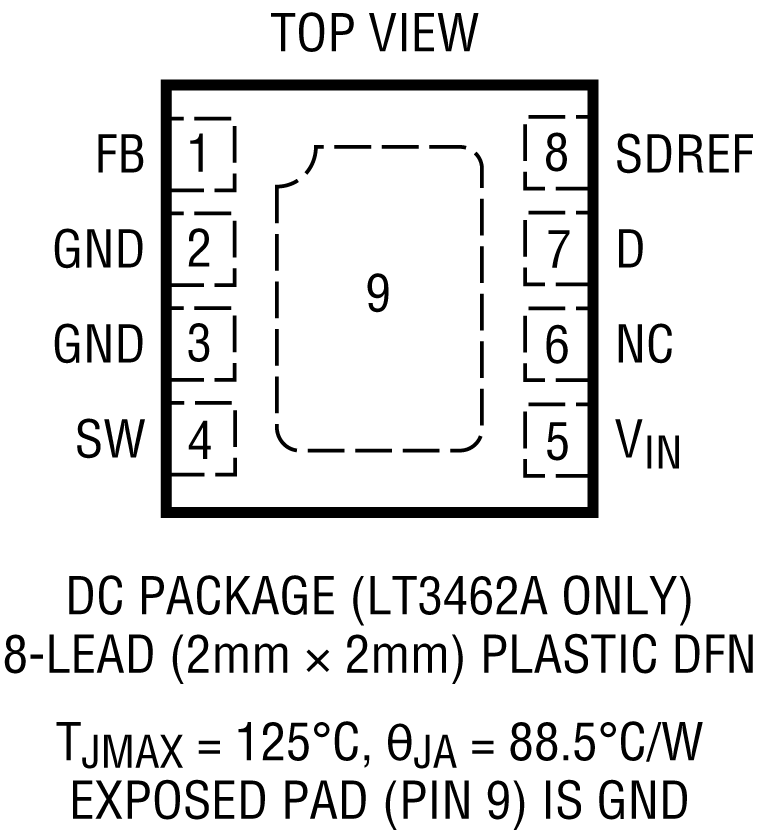

• 8 引脚DFN(2mm × 2mm × 0.75mm)封装，仅LT3462A

产品详情和应用

LT3462/LT3462A均为通用型固定频率电流模式反相DC/DC转换器。两个器件均集成肖特基和低V_CESAT开关，支持转换器小尺寸和更低的部件成本。LT3462在1.2MHz下切换，而LT3462A在2.7MHz下切换。这些高速器件支持使用小型低成本和低高度电容与电感。

LT3462/LT3462A采用对输入和输出电流滤波的双路电感反相拓扑结构工作。使用陶瓷电容时，可实现接近1mV_P-P的极低输出电压纹波。固定频率开关可确保干净输出不受通常存在于电荷泵解决方案中的低频噪声的影响。40V开关支持最高38V的V_IN至V_OUT差分电压，可实现双路电感拓扑结构。

两个器件提供低阻抗1.265V基准电压输出，以便为反馈电阻网络供电。接地参考、高阻抗FB输入支持高反馈电阻值，而不影响输出精度。

应用

• CCD 偏置
• LCD 偏置
• GaAs FET 偏置
• 通用型负电压电源
