ADI亚德诺 LTC7897 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：4V 至 135V（最大绝对电压 140V）
宽输出电压范围：0.8V ≤ V_输出电压 ≤ 135V（绝对最大值 140V）
可调栅极驱动电平：5V 至 10V（OPTI-DRIVE，绝对最大值 15V）
可调驱动器电压欠压锁定
自适应或电阻可调死区时间
可调的开/关驱动器强度的分流输出栅极驱动器

100% 占空比运行
低操作 I _Q：5μA（48V<_输入至 3.3V_输出）
展频(SSFM)
可编程频率（100kHz 至 2.5MHz）；
可同步频率（100kHz 至 2.5MHz）；

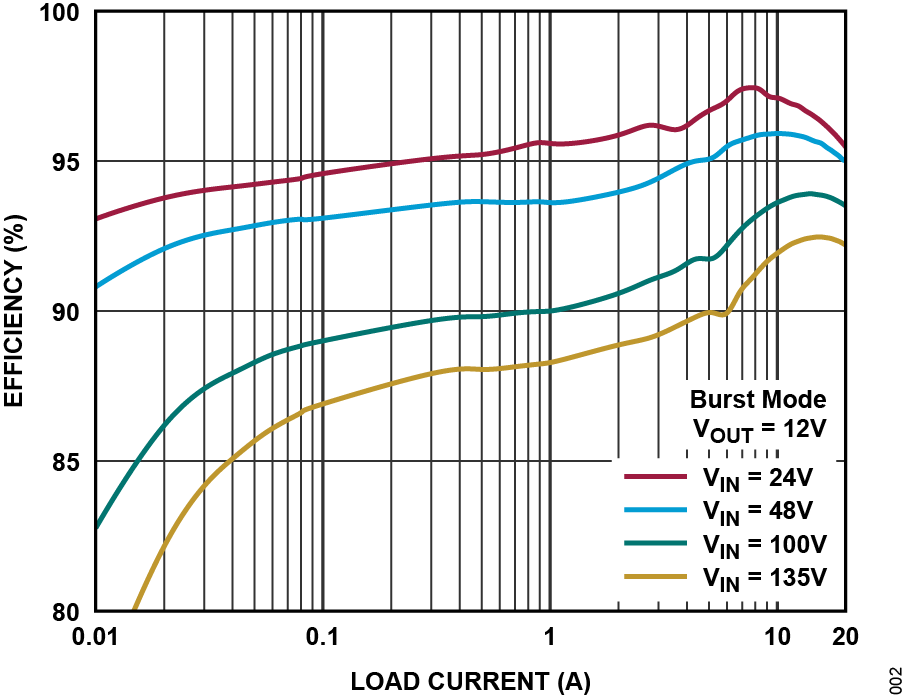

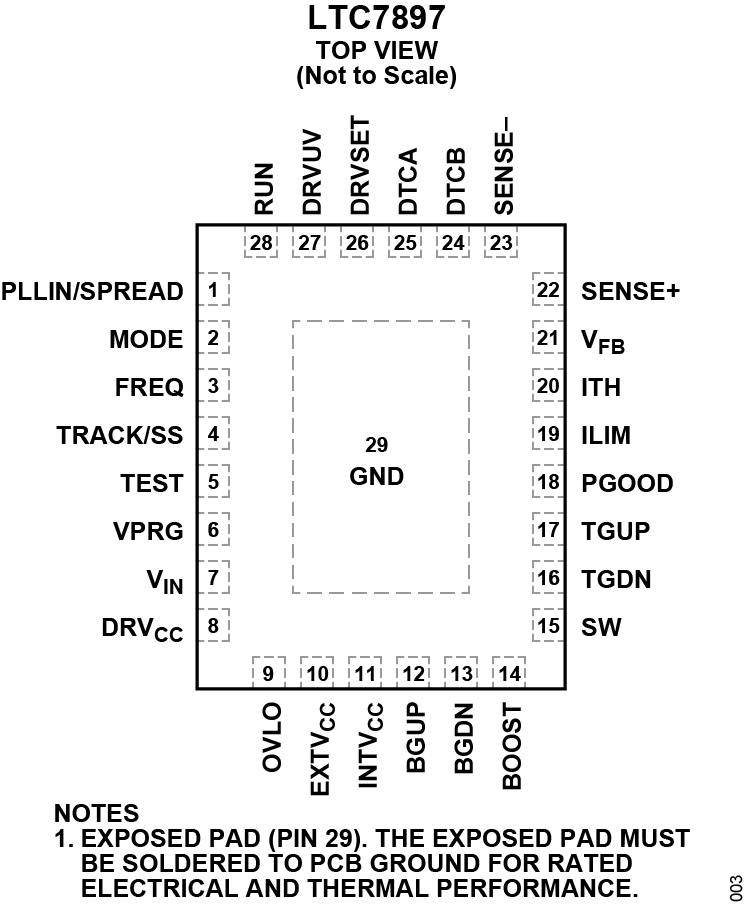

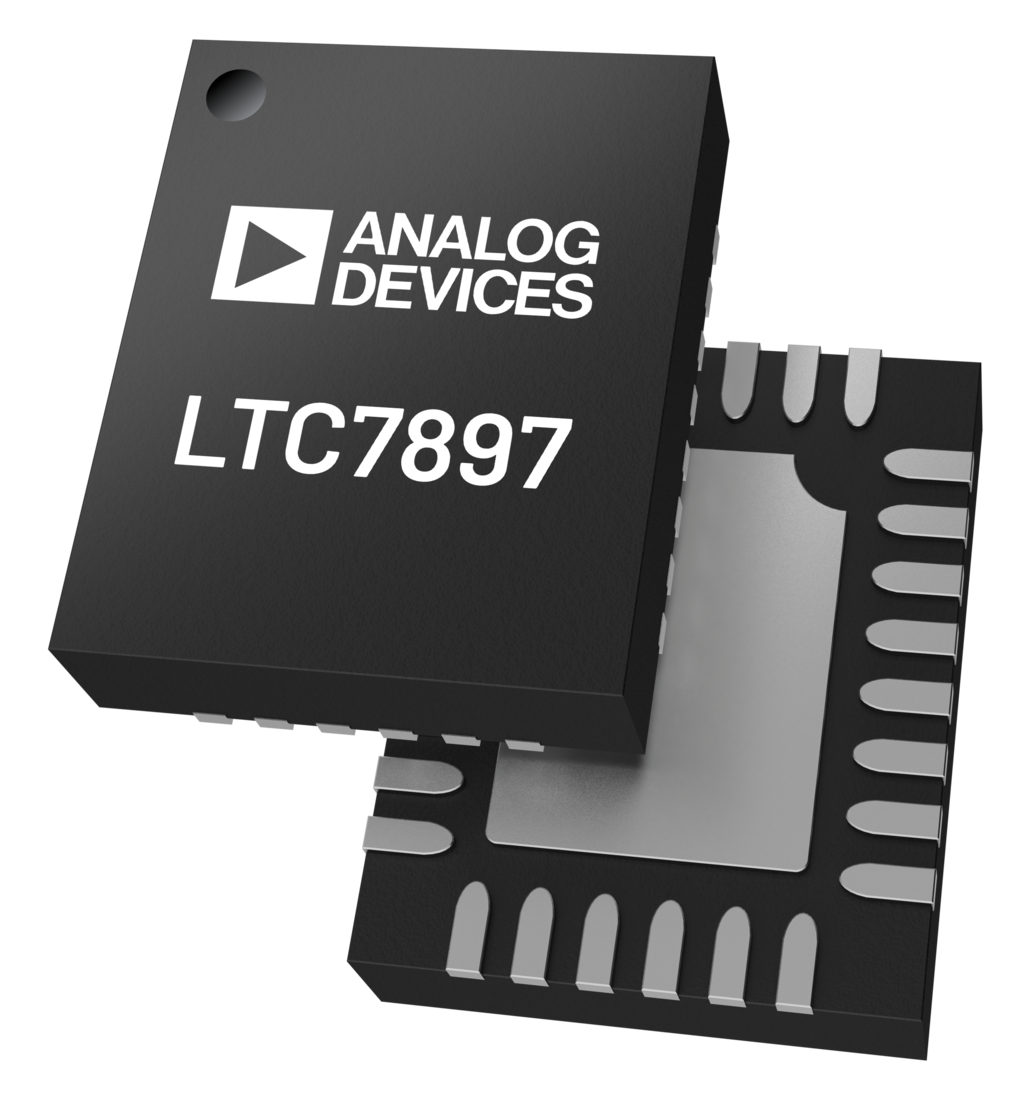

28 引脚 (4 毫米 x 5 毫米) QFN 封装

产品详情和应用

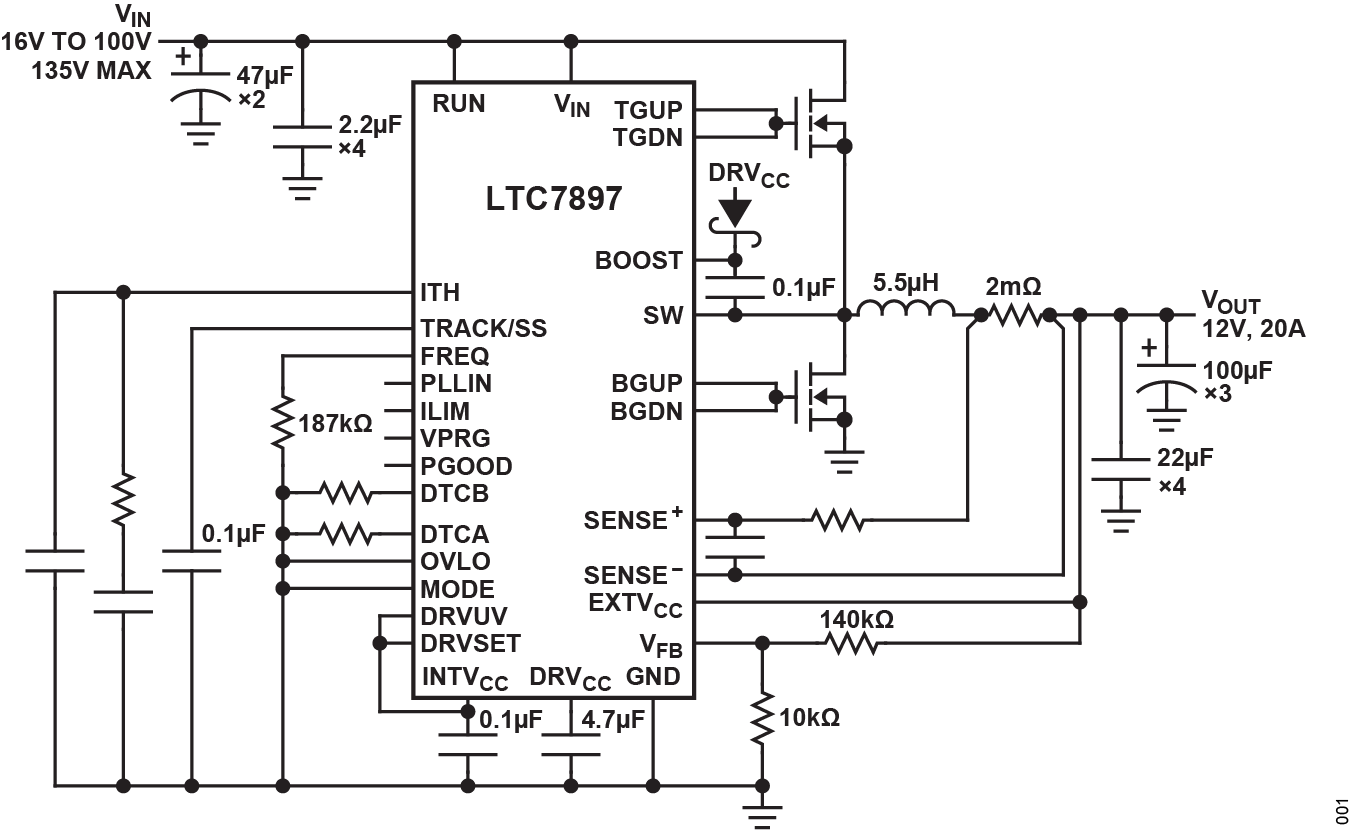

LTC^®7897 是一款高性能、100% 占空比、同步降压型、DC/DC 开关稳压器控制器，可驱动 N 通道同步硅金属氧化物场效应晶体管 (MOSFET) 的所有功率级别。同步整流可提高效率、减少功率损耗并通过降低热要求来简化应用设计。

LTC7897 的宽输入和输出电压范围不仅可以实现高降压比，还可以实现宽范围的正负电压转换。LTC7897 的栅极驱动器具有 15V 绝对最大额定值，可提供稳健性，具有可调驱动级别，可提供灵活性，并具有死区时间，可优化应用。

LTC7897 的栅极驱动电压可以选择性地在 5V 至 10V 之间调节，以允许使用逻辑级或标准阈值电压 MOSFET。可以利用外部电阻器优化 LTC7897 的死区时间，以获得裕度或定制应用以提高效率并允许高频操作。

应用

工业电力系统
军事/航空电子
电信电源系统
