• 宽输入电压范围：3.6V 至 25V
• 两个具内部电源开关的 1.6A 输出开关稳压器
• 恒定开关频率

  • LT3506：575kHz
  • LT3506A：1.1MHz
• 反相开关操作减小了纹波
• 准确的 0.8V 基准：±1%
• 独立的停机/软起动引脚
• 独立的电源良好指示器简化了电源排序
• 采用小型电感器和陶瓷电容器

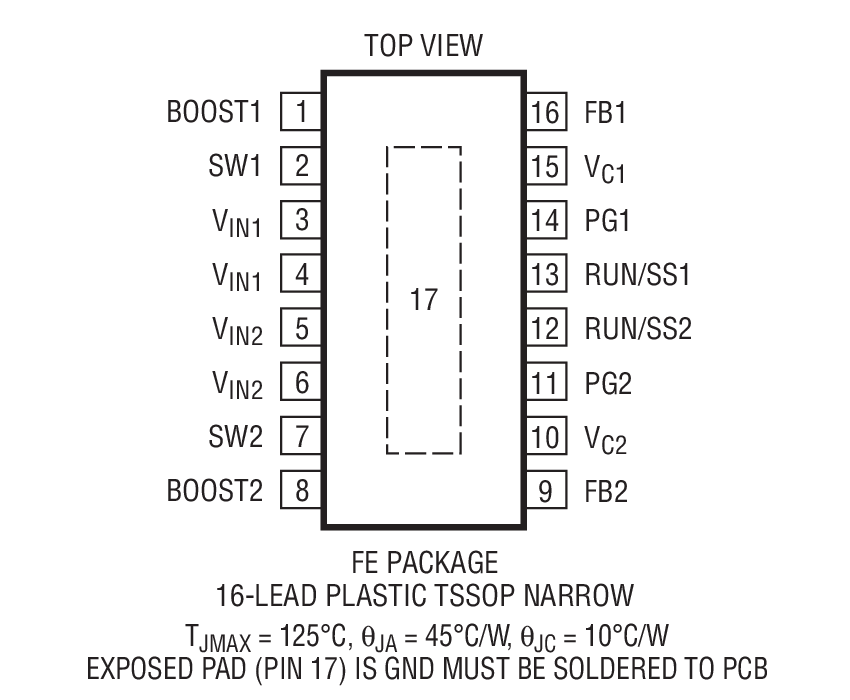

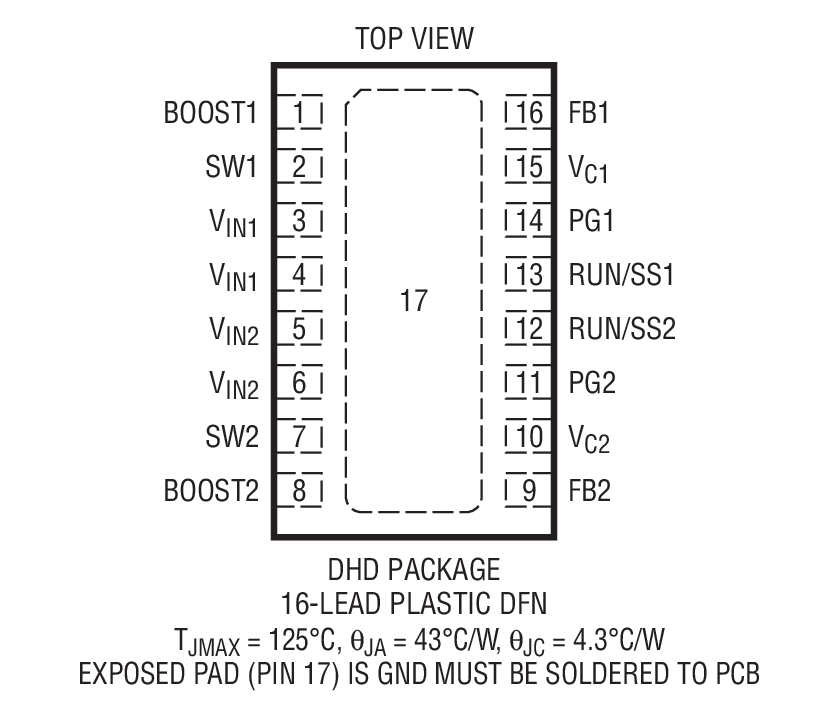

• 小外形 16 引脚耐热增强型 5mm x 4mm DFN 封装和 TSSOP 表面贴装型封装

产品详情和应用

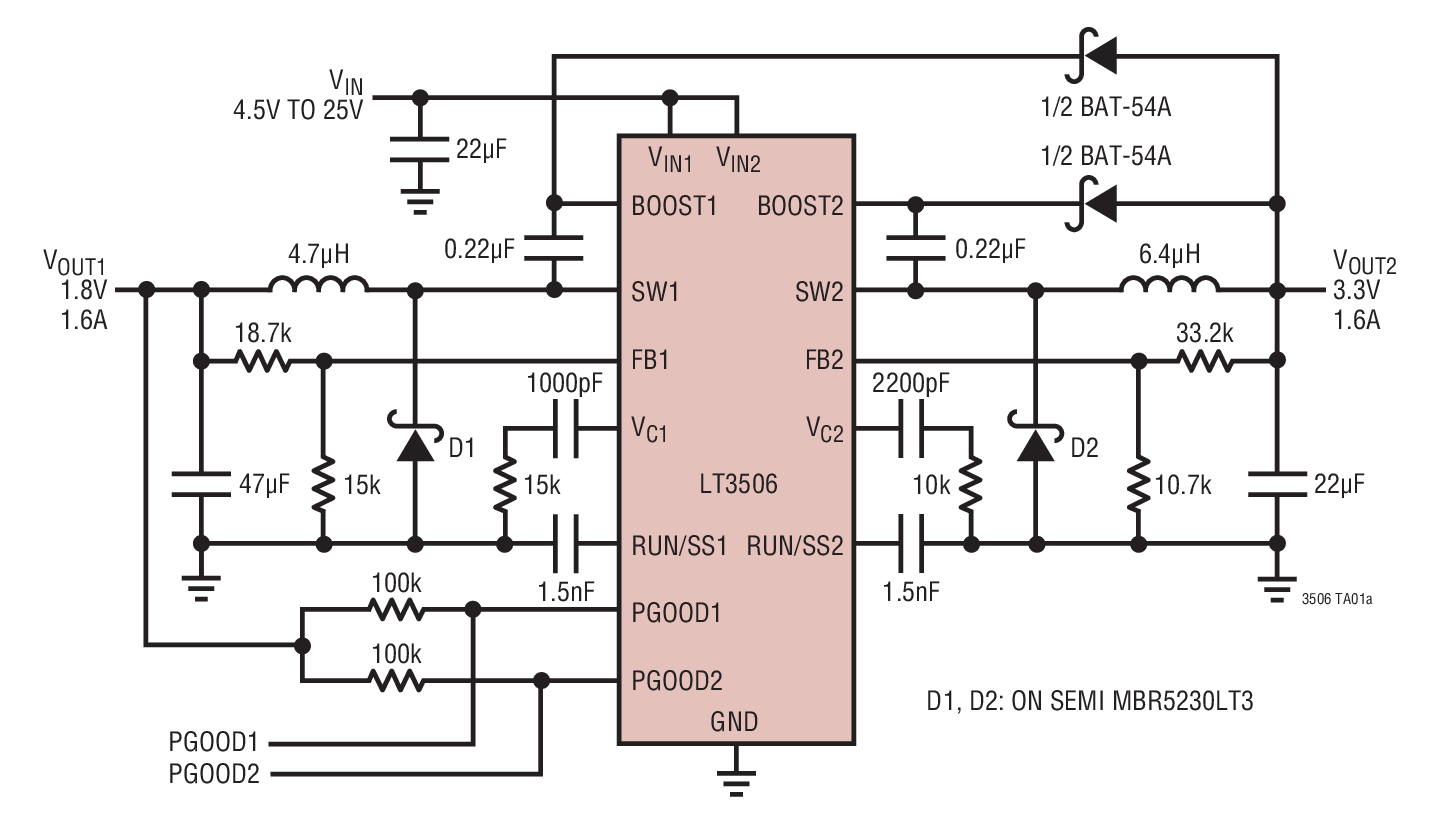

LT^®3506 是一款双通道电流模式 PWM 降压型 DC/DC 转换器，具有内部 2A 电源开关。这两个转换器均同步至一个振荡器，并反相运行，因而减小了输入纹波电流。输出电压利用外部电阻分压器来设定，而且每个稳压器都具有独立的停机和软起动电路。每个稳压器在其输出处于调节状态时将产生一个电源良好信号，从而简化了电源排序以及与微控制器和 DSP 的连接。

LT3506 的开关频率为 575kHz，而 LT3506A 的开关频率则为 1.1MHz。这些高开关频率允许使用纤巧型电感器和电容器，因而造就了一款非常小的双通道 1.6A 输出解决方案。恒定频率与陶瓷电容器的组合产生了低且可预知的输出纹波电压。凭借其 3.6V 至 25V 的宽输入范围，LT3506 能够对各种电源实施稳压，从四节电池和5V逻辑电源轨到未调整的墙上变压器、铅酸电池和分布式电源等一应俱全。电流模式PWM架构利用简单的补偿元件和逐周期电流限制实现了快速瞬态响应。频率折返和热停机提供了额外的保护功能。

• 磁盘驱动器
• DSP 电源
• 墙上变压器调节
• 分布式电源调节
• DSL 调制解调器
• 电缆调制解调器
