ADI亚德诺 LTC3717-1 产品介绍

2026-03-09 0次

特性

V_OUT = 1/2 V_REF
可调和对称的吸收 / 供应电流限值 (高达 20A)
真正的电流模式控制，可选择使用检测电阻器
V_ON 和 I_ON 引脚在输入和输出电压变化期间允许执行恒定频率操作
±0.65% 输出电压准确度

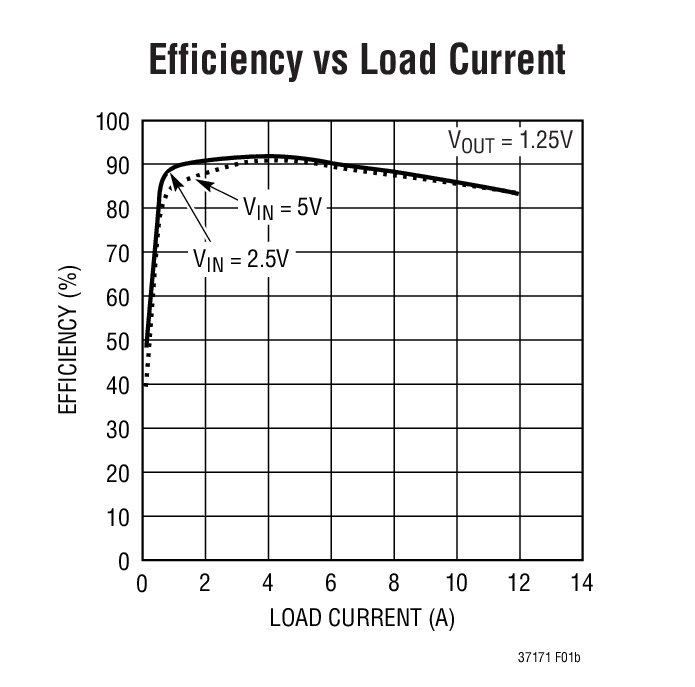

效率高达 97%
超快的瞬态响应
2% 至 90% 的占空比 (在 200kHz)

t_ON(MIN) ≤ 100ns
可在采用陶瓷输出电容器 C_OUT 时保持稳定
电源良好输出电压监视器
宽 V_IN 范围：4V 至 36V
高达 1.5MHz 的可调开关频率
输出过压保护
任选的短路停机定时器

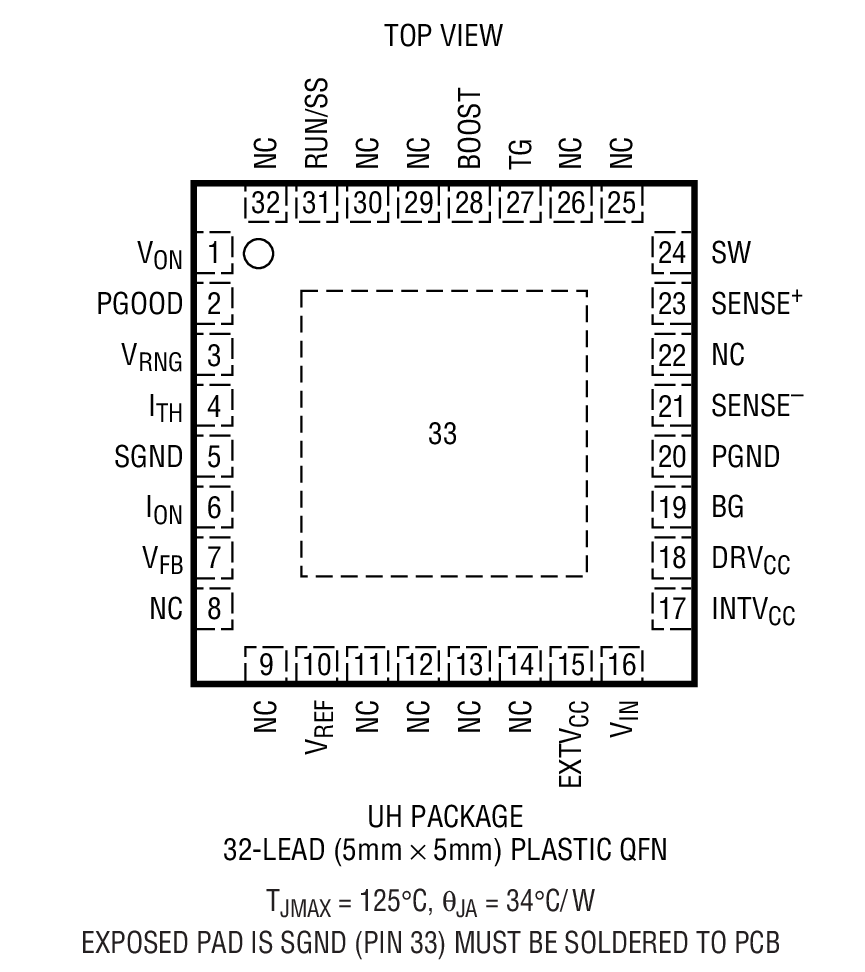

采用 5mm × 5mm QFN 封装

产品详情和应用

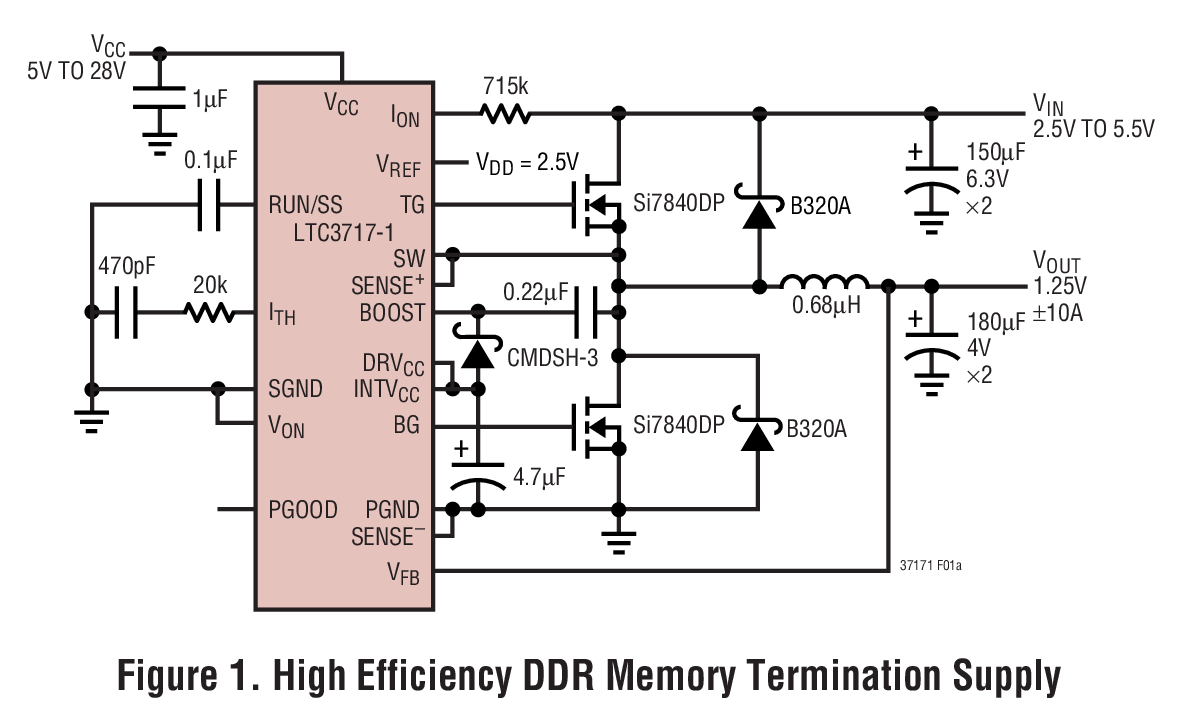

LTC3717-1 是一款用于双倍数据速率 (DDR) 和四倍数据速率 (QDR) 存储器终端的同步降压型开关稳压控制器。该控制器采用一种谷值电流控制架构，以在采用和未采用检测电阻器的情况下提供非常低的占空比。工作频率利用一个外部电阻器来选择，并针对 V_IN 和 V_OUT 中的变化进行补偿。

强制连续操作可降低噪声及 RF 干扰。输出电压在内部被设定为 V_REF 的一半，这可由用户设置。

故障保护由一个输出过压比较器和任选的短路停机定时器提供。针对电源排序的软启动能力采用一个外部定时电容器来实现。稳压器电流限制水平是对称的，并可由用户设置。宽电源范围允许器件在 4V 至 36V 的 V_CC 输入电压范围内运作。

应用

总线终端：DDR 和 QDR 存储器、SSTL、HSTL …
笔记本电脑、台式机服务器
电源的跟踪 / 裕度调节
