特性

• 宽输入电压范围：4V 至 30V
• 宽输出电压范围：0.8V 至 V_IN
• 低停机 I_Q：20μA
• 异相控制器减低了所需的输入电容和电源导致的噪声
• 0.8V ±1.5% 电压基准
• 500kHz 电流模式固定频率操作
• 内部升压转换器提供了用于 N 沟道 MOSFET 栅极驱动的偏置电压轨
• 用于每个输出的电源良好电压监视器
• 可编程软起动

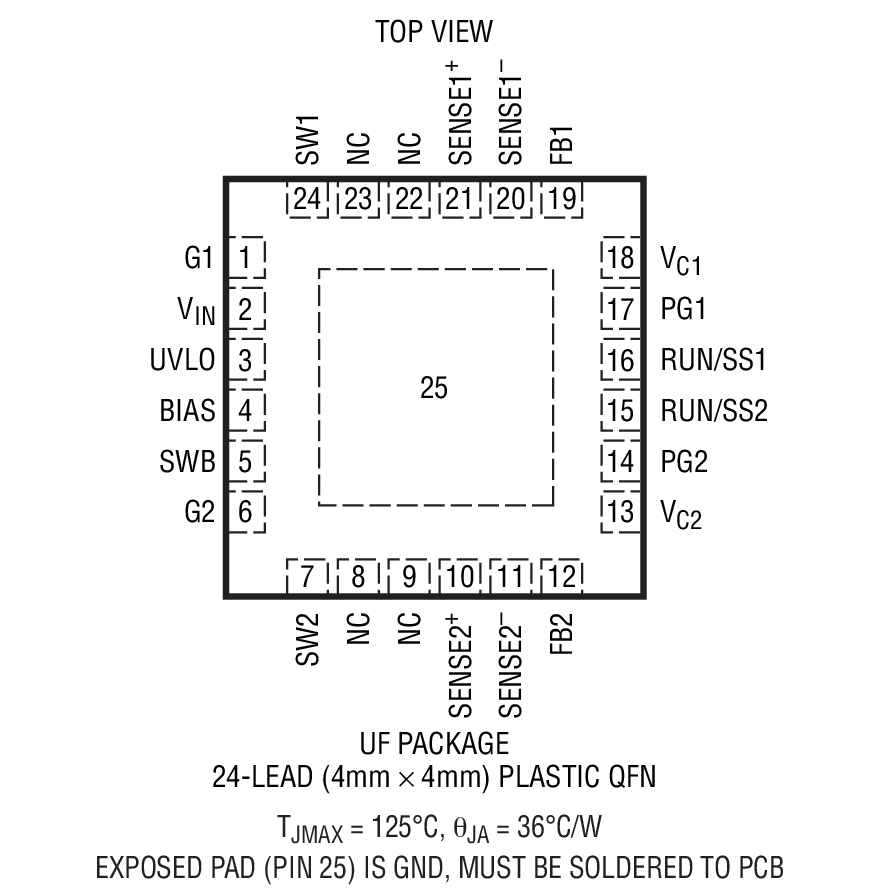

• 24 引脚 4mm x 4mm x 0.75mm 封装

产品详情和应用

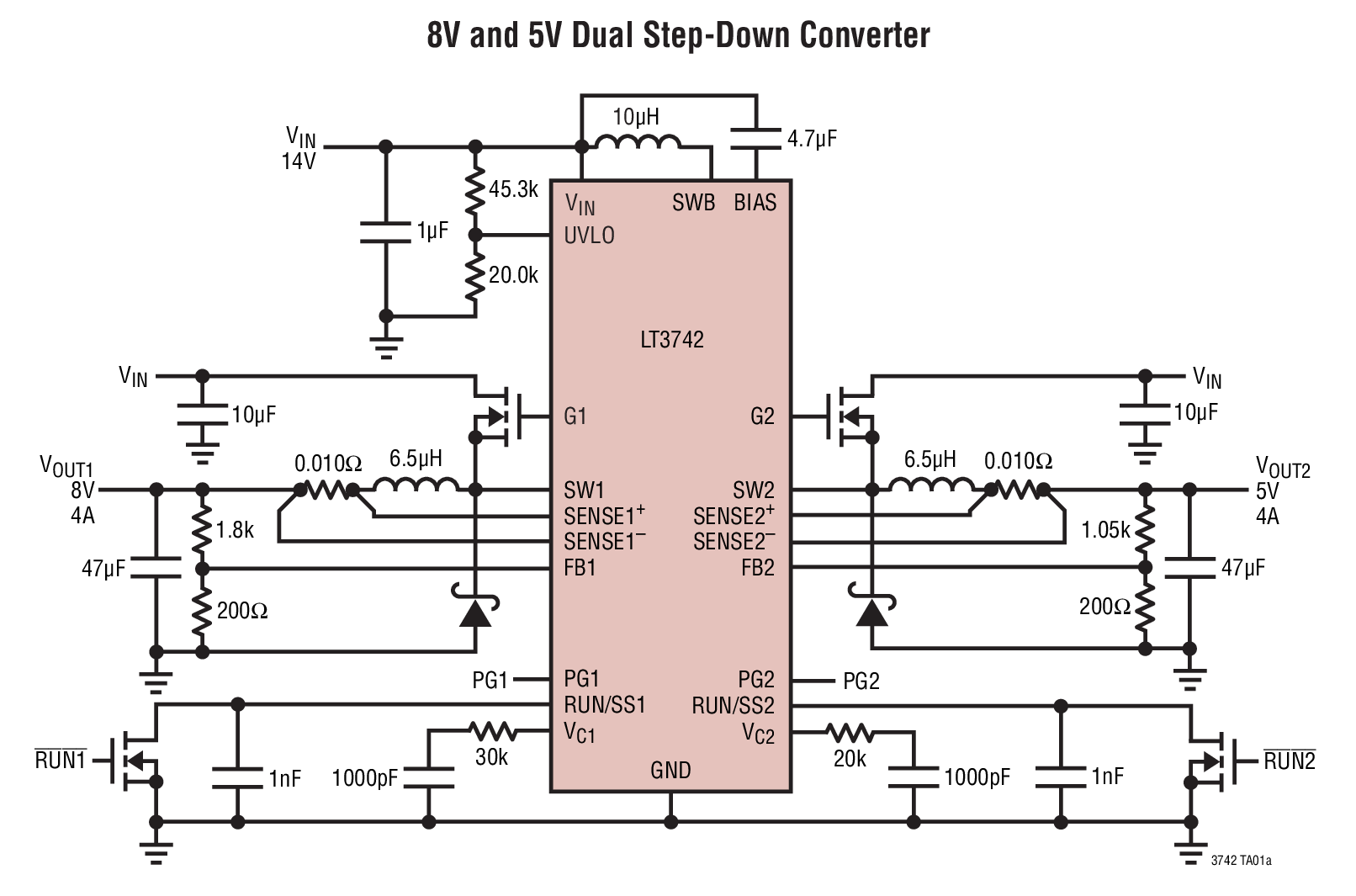

LT^®3742 是一款双通道、降压型 DC/DC 开关稳压控制器，用于驱动高压侧 N 沟道功率 MOSFET。一种 500kHz 固定频率电流模式架构利用简单的环路补偿元件和逐周期电流限制提供了快速瞬态响应。两个控制器的输出级异相 180° 运作，旨在减小输入纹波电流，从而较大限度地降低了输入电源上的诱发噪声，并允许使用较小的输入电容。

一个内部升压稳压器产生了一个 V_IN + 7V 的偏置电压轨，以提供用于 N 沟道 MOSFET 的栅极驱动电压，从而实现了低压差和100% 占空比操作。LT3742 可用于那些两个控制器均需要独立运作或两个控制器都被用于提供单个较高电流输出的应用。

该器件采用耐热增强型 4mm x 4mm QFN 封装。
