特性

• 宽输入范围：2.75 V至20 V
• 电源级输入电压：1 V至20 V
• 输出电压范围：0.6 V至90% V_IN
• 线性调节器LDO提供固定输出：1.5 V (150mA)
• 每个通道25 A以上的输出电流
• 通过通道间的180º相移降低输入电容
• -40℃至+85°C范围内的基准电压精度：± 0.85%
• 集成升压二极管
• 独立通道精度使能
• 过流限制保护
• 外部可编程软启动、斜率补偿和电流检测增益
• 热过载保护
• 输入欠压闭锁(UVLO)
• 电源良好引脚内置上拉电阻

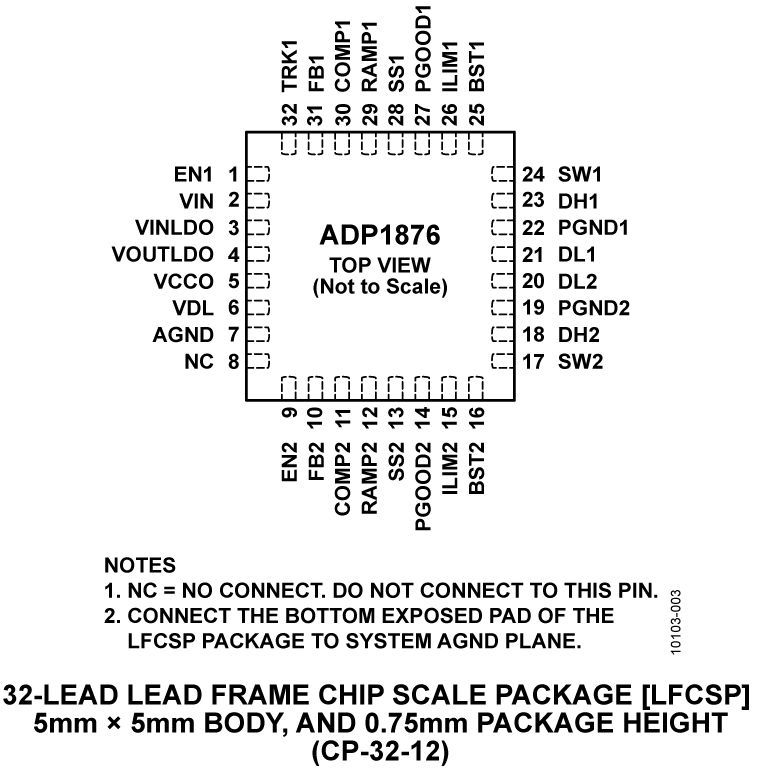

• 采用32引脚、5 mm × 5 mm LFCSP封装

产品详情和应用

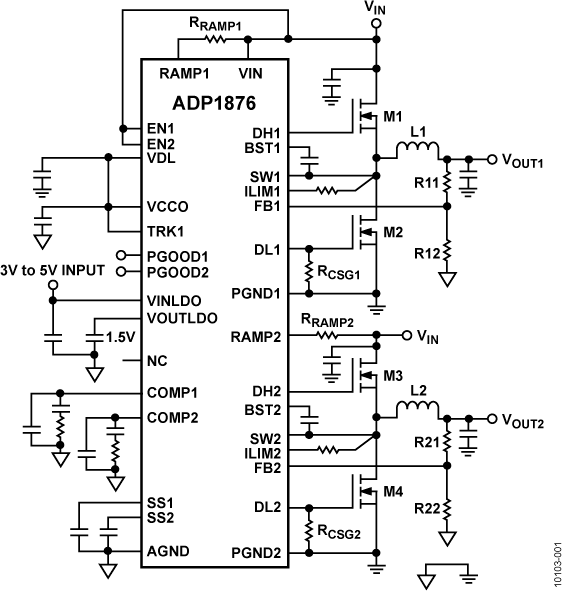

ADP1876是一款双通道输出DCDC同步降压控制器，使用600 kHz固定频率工作，集成驱动器可驱动N沟道功率MOSFET。它通过电流模式改善瞬态响应，并使用谷值电流检测以增强抗扰度。两个PWM输出相移180º，可降低输入电流纹波和所需的输入电容。

它具有高速、高峰值电流驱动及死区优化功能，以实现高能效功率转换。

其它灵活的功能包括外部可编程环路补偿、软启动，电流限值和电流检测增益全部可使用外部元件进行编程。ADP1876集成了升压二极管和电源良好指示，具有欠压闭锁、过流/短路/过温保护等特性。工作温度范围为-40℃至+85°C时，输出电压精度为±0.85%；工作温度范围为-40℃至125℃结温范围时，输出电压精度为±1.5%。该器件采用2.75 V至20 V电源供电，工作温度范围为−40℃至+125℃结温范围，采用32引脚5 mm × 5 mm LFCSP封装。

应用

• 游戏控制台
• 电信基站和网络
• 工业和仪器仪表
