ADI亚德诺 LTM4601AHV 产品介绍

2026-03-09 0次

特性

完整的开关模式电源
宽输入电压范围：4.5V 至 28V
12A DC 典型值、14A 峰值输出电流
0.6V 至 5V 输出电压
输出电压跟踪和裕度调节
用于增强焊接强度的备用安装衬垫
可并联多个 μModule^® 以实现均流
采用差分远端检测以实现精准稳压
PLL 频率同步

±1.5% 总 DC 误差
电流折返保护 (在启动时停用)
符合 SnPb 或 RoHS 标准的涂层
-55ºC 至 125ºC 工作温度范围 (LTM4601AHVMPV)
UltraFast^™ 瞬态响应

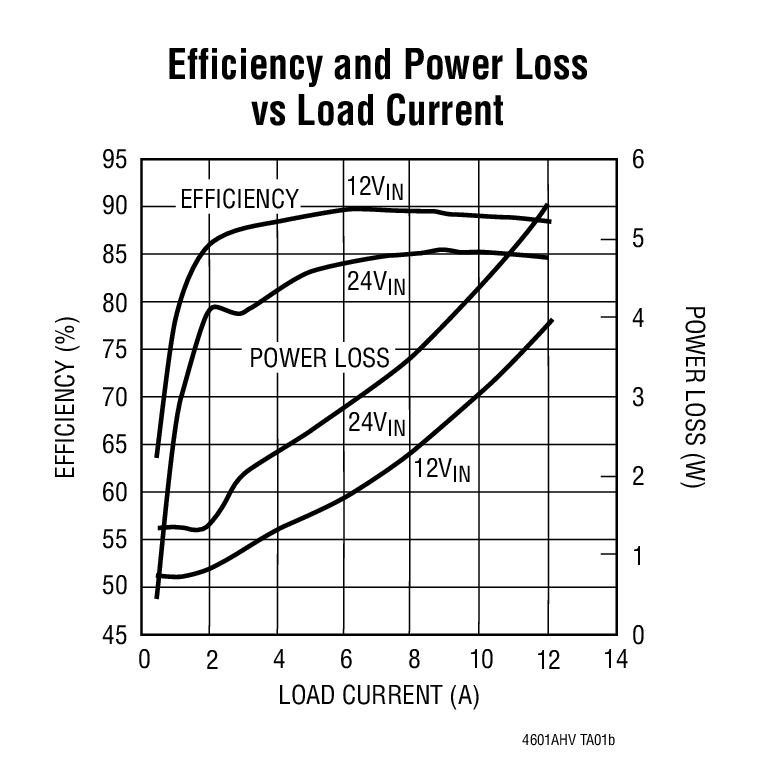

效率高达 95% (在 5V_IN、3.3V_OUT)
可编程软起动
输出过压保护

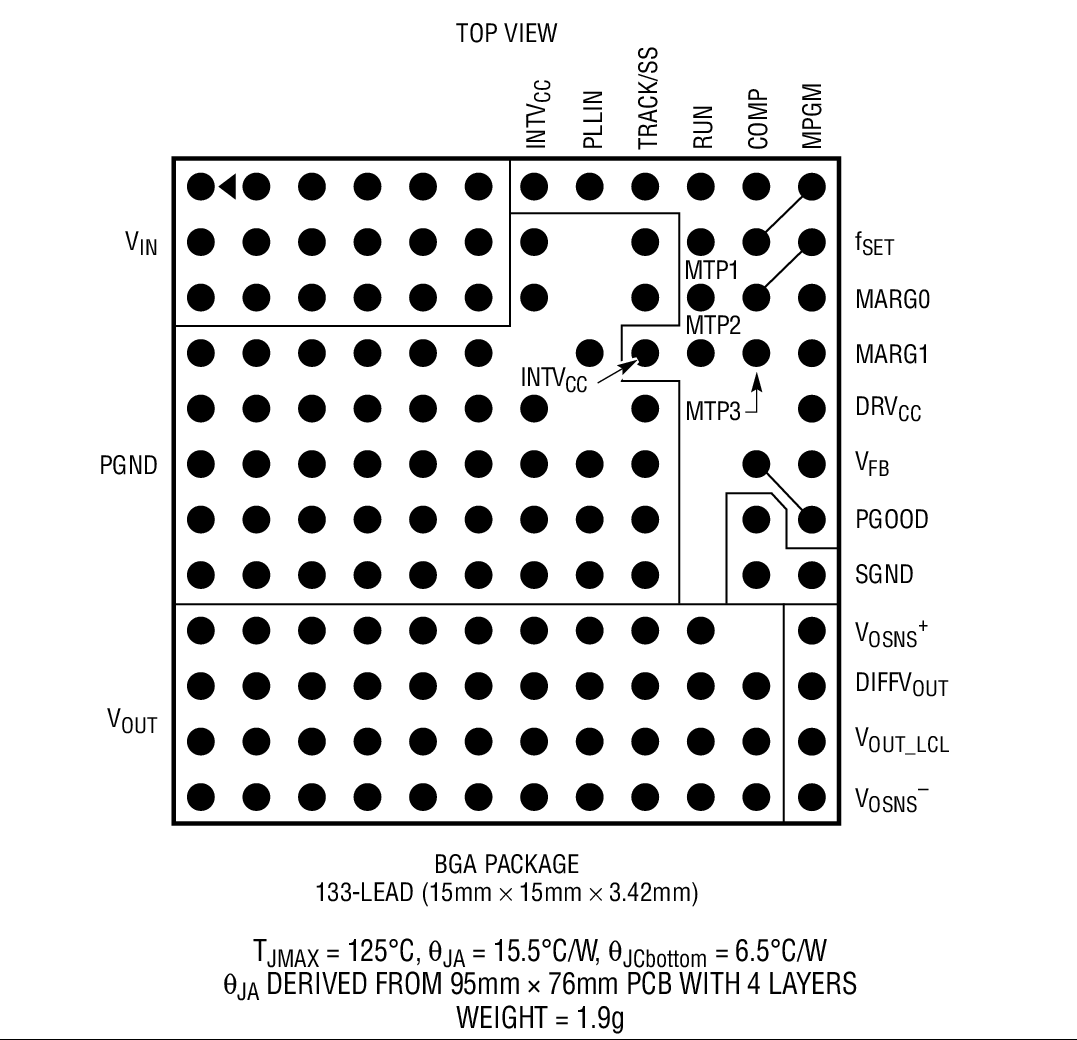

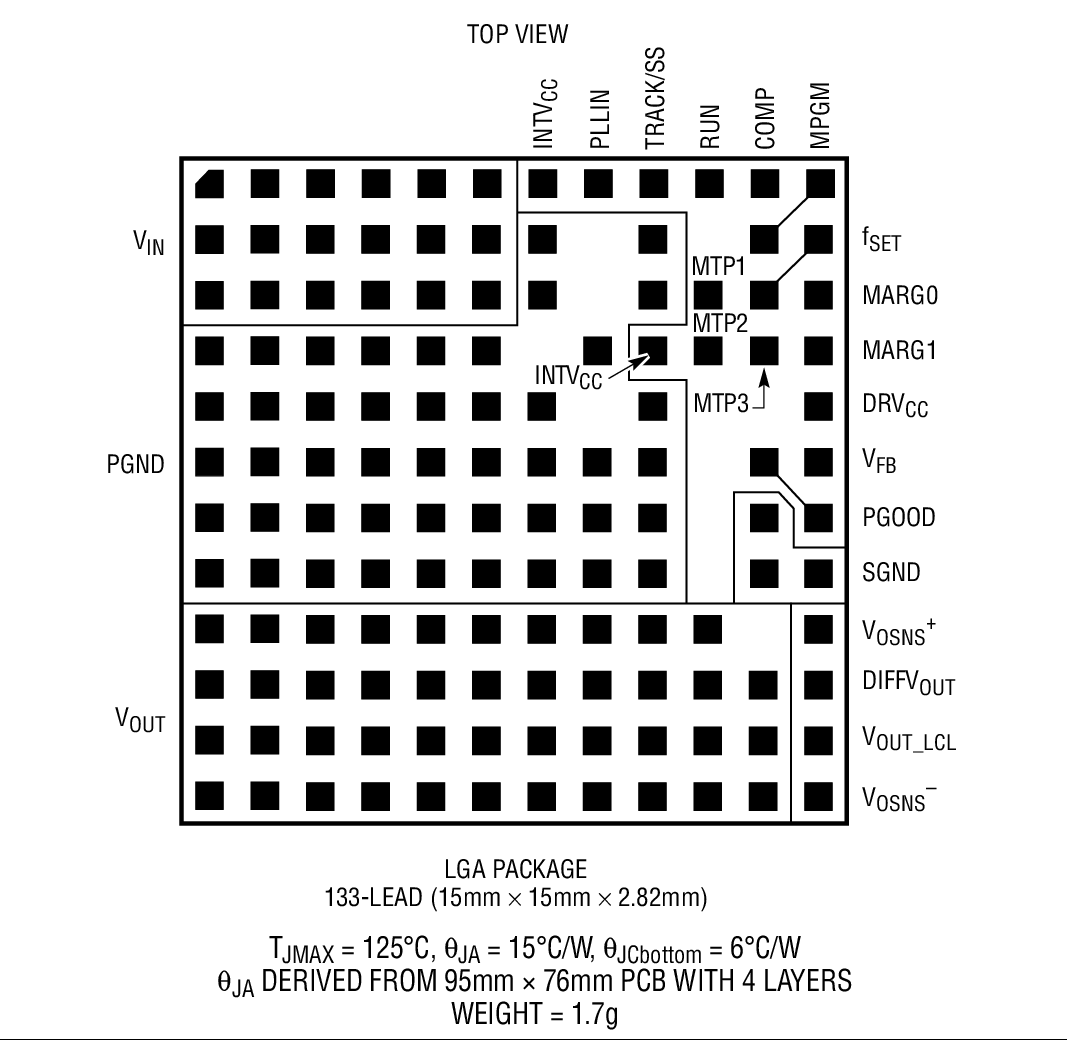

增强型表面贴装 LGA (15mm x 15mm x 2.82mm) 和 BGA (15mm x 15mm x 3.42mm) 封装

LTM4601AHV 是一款完整的 12A 降压型开关模式 DC/DC 电源，具有内置开关控制器、MOSFET、电感器和所有的支持元件。该 μModule 采用表面贴装型 15mm x 15mm x 2.82mm LGA 或 15mm x 15mm x 3.42mm BGA 封装。LTM4601AHV LGA 和 BGA 封装采用了备用安装衬垫设计，旨在提高焊点强度，从而达到延长温度循环耐久性的目的。LTM4601AHV 可在一个 4.5V 至 28V 的输入电压范围内运作，支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。这种高效型设计可提供 12A 的连续电流 (峰值可达 14A)。仅需采用大容量输入和输出电容器便可实现完整的设计。

扁平且重量轻的封装能够很容易地安装在 PC 板背面上的未用空间，以实现高密度负载点调节。可以使该 μModule 与一个外部时钟相同步，以减少无用的频率谐波，并允许执行多相 (PolyPhase^®) 操作，用于提供高负载电流。

可采用一个内置差分远端检测放大器来准确地调节输出电压，这样使输出电流不受负载电流的影响。LTM4601AHV 具有符合 SnPb 或 RoHS 标准的引脚涂层。

LTM4601

LTM4601A

LTM4601HV

LTM4601AHV

产品详情和应用

可采用一个内置差分远端检测放大器来准确地调节输出电压，这样使输出电流不受负载电流的影响。LTM4601AHV 具有符合 SnPb 或 RoHS 标准的引脚涂层。

LTM4601

LTM4601A

LTM4601HV

LTM4601AHV

Vin Max

20V

28V

On Board Remote Sense

LTM4601 Yes

LTM4601-1 No

LTM4601A Yes

LTM4601A-1 No
