ADI亚德诺 LTC3890 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：4V 至 60V（65V 绝对最大值）
低工作 I_Q：50µA（一个通道接通）
宽输出电压范围：0.8V ≤ V_OUT ≤ 24V
R_SENSE 或 DCR 电流检测
异相控制器可降低所需的输入电容和电源引起的感应噪声
可锁相频率（75 kHz 至 850kHz）
可编程固定频率（50 kHz 至 900kHz）
轻负载时，可选择连续、脉冲跳跃或低纹波 Burst Mode^® 操作
可选择限流值

极低工作压差：99% 占空比
可调输出电压软启动或跟踪
电源正常输出电压监控器
输出过压保护
低关断 I_Q：< 14µA
内部 LDO 通过 V_IN 或 EXTV_CC向栅极驱动供电
启动过程中无电流折返

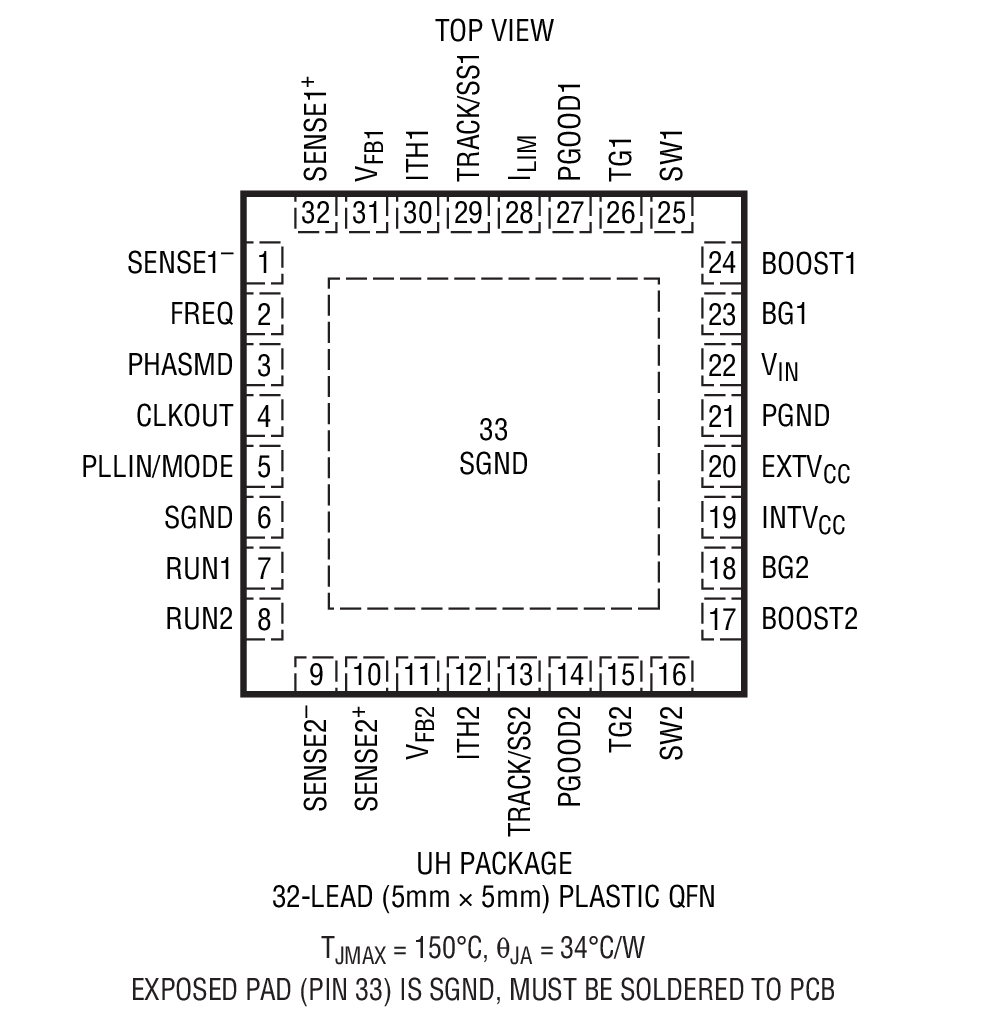

小巧纤薄型 (0.75mm) 5mm × 5mm QFN 封装
符合汽车应用的 AEC-Q100 标准

产品详情和应用

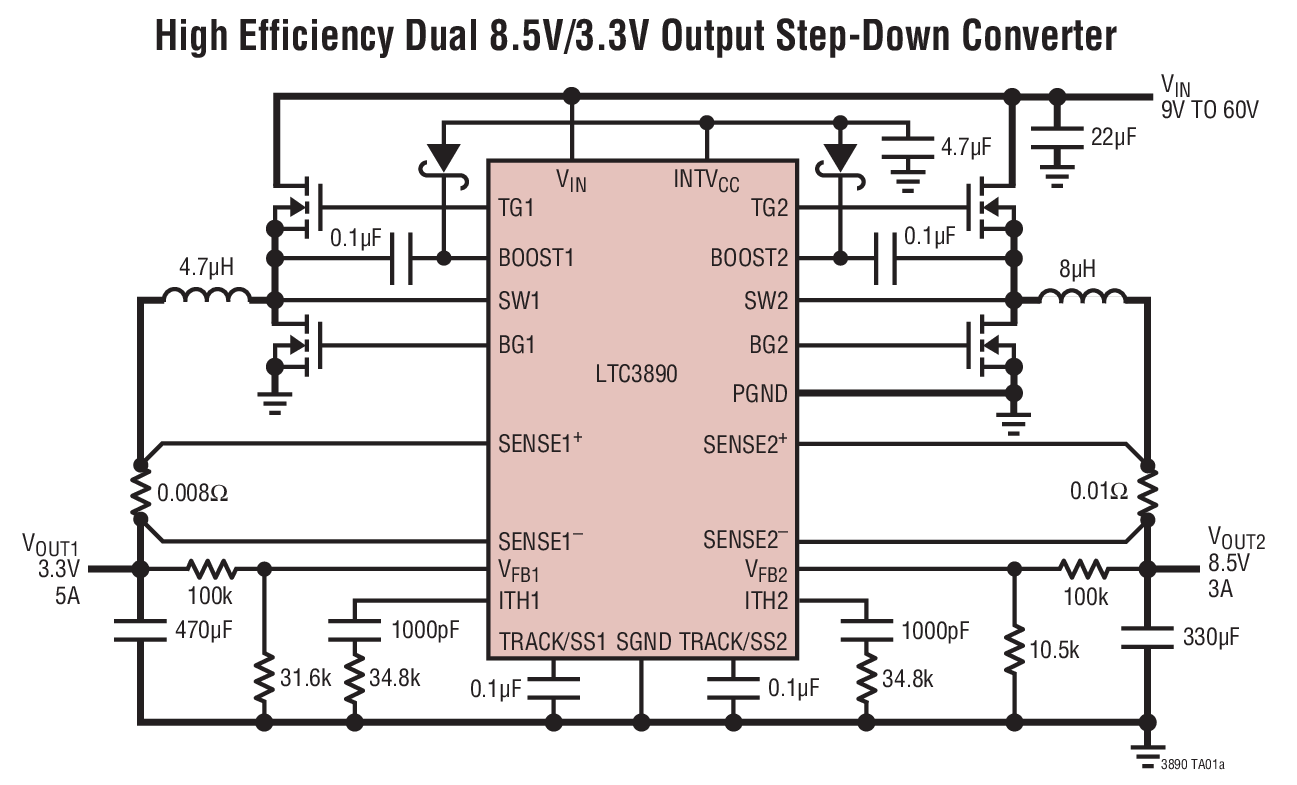

LTC3890 是一款高性能双输出降压型开关稳压器 DC/DC 控制器，它驱动全部 N 通道同步功率 MOSFET 级。恒定频率电流模式架构适用于高达 850kHz 的可锁相频率。通过异相操作两个控制输出级，较大限度地降低因输入电容器的 ESR 产生的功率损失和噪声。

50μA 空载静态电流可延长电池供电系统的运行时间。OPTI-LOOP^® 补偿可以在较大的输出电容和 ESR 值范围内优化瞬态响应。LTC3890 具有精确的 0.8V 基准电压源和电源正常输出指示器。4V 至 60V 的宽输入电源范围涵盖了广泛的中间总线电压和电池化学特性。

启动期间，各个控制器的单独 TRACK/SS 引脚使输出电压上升。电流折返限制了 MOSFET 在短路条件下的散热。轻负载时，PLLIN/MODE 引脚选择以 Burst Mode 操作、脉冲跳跃模式或连续导电模式操作。有关引脚式封装版本（28 引脚窄体 SSOP），请参见 LTC3890-1 数据手册。

LTC3890

LTC3890-1

LTC3890-2
