ADI亚德诺 ADP2120 产品介绍

2026-03-09 0次

特性

连续输出电流：1.25A
145 mΩ 和70 mΩ集成FET
输入电压范围：2.3V至5.5 V
输出电压范围：0.6V至V_IN
输出精度：±1.5%
1.2MHz 固定开关频率
可在1.0MHz与2MHz之间同步
可选PWM或PFM工作模式

电流模式结构
精密阈值使能输入
电源良好指示
电压跟踪输入
集成软启动
内部补偿
预充电输出下启动
欲了解更多特性，请参考数据手册

产品详情和应用

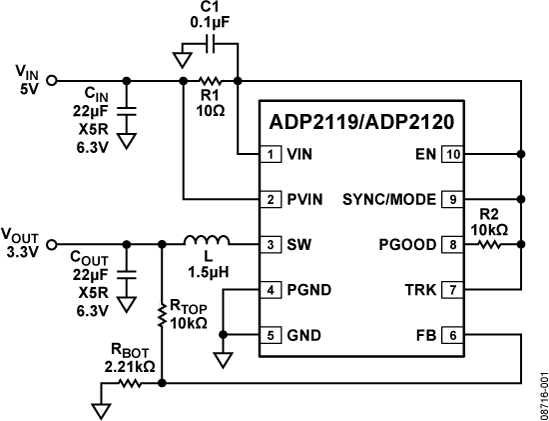

ADP2119/ADP2120均为低静态电流、同步降压DC-DC调节器，采用3mm x 3mm紧凑型LFCSP_WD封装。两款器件均采用电流模式、恒频脉冲宽度调制(PWM)控制方案，具备出色的稳定性和瞬态响应性能。在轻负载条件下，这些器件可配置为以脉冲频率调制(PFM)模式工作，以减少开关频率，节省功耗。

ADP2119/ADP2120支持2.3V至5.5V范围内的输入电压。可调版本的输出电压可以在0.6V至输入电压(V_IN) 范围内进行调整，固定输出版本则提供预设的输出电压选项：3.3V、2.5V、1.8V、1.5V、1.2V和1.0V。ADP2119/ADP2120集成了电源开关、同步整流器和内部补偿功能，只需极少的外部器件便可提供高效率解决方案。各IC在禁用时从输入源汲取的电流不到3μA。其它主要特性包括欠压闭锁（UVLO）、用于限制启动时浪涌电流的集成软启动、过压保护（OVP）、过流保护（OCP）和热关断（TSD）。

应用

终端负载转换
通信及网络设备
工业和仪器仪表
消费类电子设备
医疗器械
