特性

• 确保2.5A输出电流
• 通过I²C接口可编程V_OUT (770mV至1.40V，以10mV为步长)
• 1.40V输出时，初始精度为±0.5%
• 在整个负载、电源和温度范围内输出精度为±1.5% (DCR ≤ 38.5mΩ)
• 电源省电模式提高轻载效率
• 固定3.25MHz PWM开关频率
• 1.0µH小尺寸电感
• 可以同步到13MHz、19.2MHz或26MHz系统时钟
• 过压和过流保护
• 工作在2.5V至5.5V输入电源
• 热关断保护
• 片上FET和同步整流器
• 400kHz I²C接口
• < 1µA的关断电流
• 16焊球、2mm x 2mm WLP封装

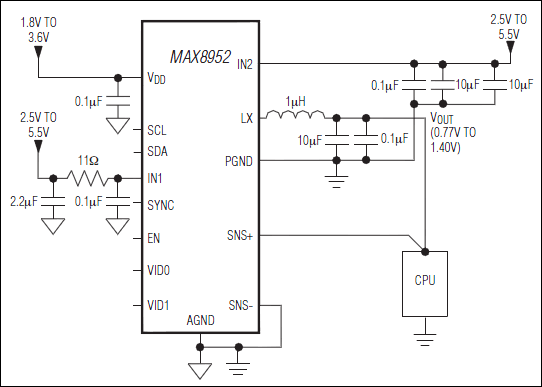

产品详情和应用

MAX8952高效DC-DC降压开关调节器可提供高达2.5A输出电流。器件工作于2.5V至5.5V输入电压范围，支持手持产品中的通用电池技术。输出电压可通过I²C接口在0.77V至1.40V范围内设置。远端检测保证了负载端精确的直流电压。在整个负载、电源和温度范围内输出总误差小于±1.5%。

该款IC工作于3.25MHz固定频率，较高的工作频率大大减小了外部元件尺寸。转换器的开关频率可以同步至系统主时钟。当同步至外部时钟时，IC测量外部时钟的频率，确保在开关频率转换到外部时钟频率之前保持该时钟稳定。

片内DAC允许以10mV步长调节输出电压。输出电压可以通过I²C接口直接设置，也可以预先加载至片内寄存器，然后使用2个VID逻辑信号选择适当的寄存器。器件的其它功能包括可降低浪涌电流的内部软启动控制电路、输出过压、过流和过热保护。

应用

• 蜂窝电话与智能电话
• PDA和MP3播放器
• 平板PC
