特性

• 以超小外形尺寸提供高性能特性
  • 高效DC-DC转换器
  • 输出电流高达3A
  • 2.7V至5.5V工作电压
  • 电阻可调节或工厂预设输出电压
  • 可同步、2.2MHz开关频率使能输入
  • 低电平有效RESET输出
  • 扩频使能输入
  • 强制PWM和跳脉冲模式
  • 电流模式架构
  • 3mm × 3mm × 0.85mm、10引脚TDFN封装
• 高精度
  • 107%过压监测电路
  • 93%欠压监测电路
  • ±1.5%输出电压精度
  • 优异的负载瞬态性能
  • 过热和短路保护
  • -40°C至+125°C工作温度范围

产品详情和应用

MAX20073/MAX20074高效开关调节器家族利用0.5V至3.8V电源提供高达3A负载电流。器件工作在2.7V至5.5V输入电压范围，是板载负载点和后端调节应用的理想选择。在整个负载、电源和温度范围内输出总误差小于±1.5%。

器件具有固定频率PWM工作模式，开关频率为2.2MHz。高频操作允许使用全陶瓷电容设计，以及小尺寸外部元件。

低阻片上开关保证在重负载下具有高效率，并将关键性的电感降至最小，与分立式方案相比，布局要简单的多。简单的布局和封装可确保新设计一次通过。

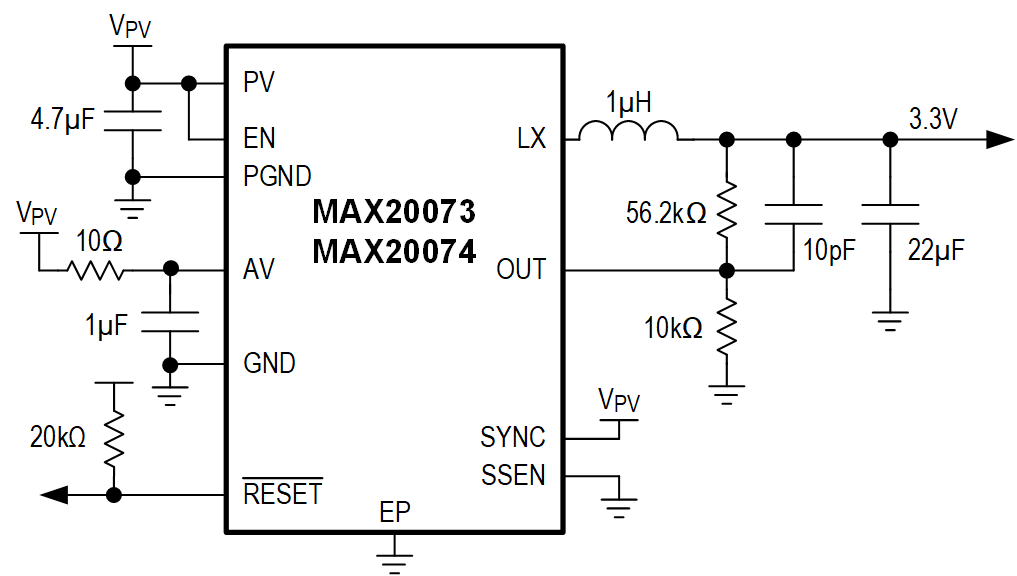

器件提供使能输入、扩频使能输入、低电平RESET输出。输出可由工厂预设，使用户能够实现±1.5%输出电压精度，无需使用昂贵的0.1%外部电阻。此外，在反馈上使用两个外部电阻，采用0.5V内部基准，可将输出电压设置为任意定制值。器件提供0.85ms固定软启动时间。

器件采用10引脚TDFN封装，带裸焊盘，包括过热关断和过流限制。所有器件均工作在-40°C至+125°C环境温度范围。

设计资源: 为什么汽车ECU需要高性能POL转换器 ›

应用

• 汽车
• 负载点
