• 可编程的平均输入电流限值
• 5% 输入电流准确度
• 200mA 至 1000mA 编程范围
• V_IN：1.8V 至 5.5V，V_OUT：2V 至 5.25V
• 支持高电流 GSM / GPRS 负载突发脉冲
• 可在 V_IN > V_OUT 的条件下运作
• 1.6MHz 固定频率操作
• 内部电流检测电阻器
• 1.2A 峰值电流限值

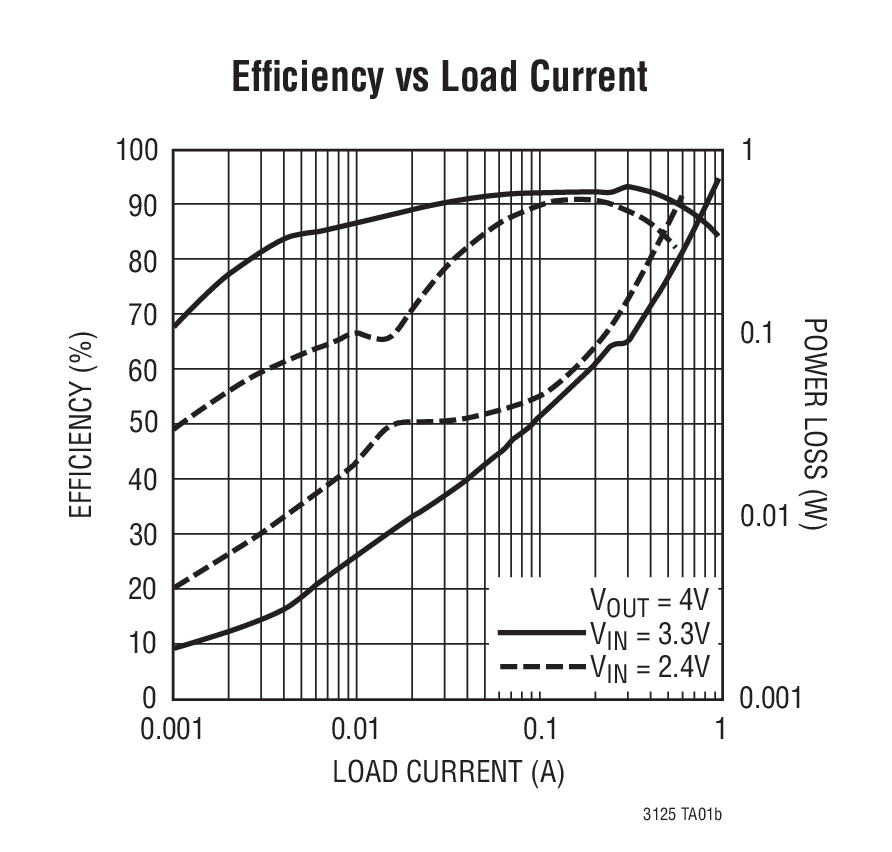

• 效率高达 93%
• 在停机模式中将输出断接
• 软起动功能
• 低静态电流突发模式 (Burst Mode^®) 操作

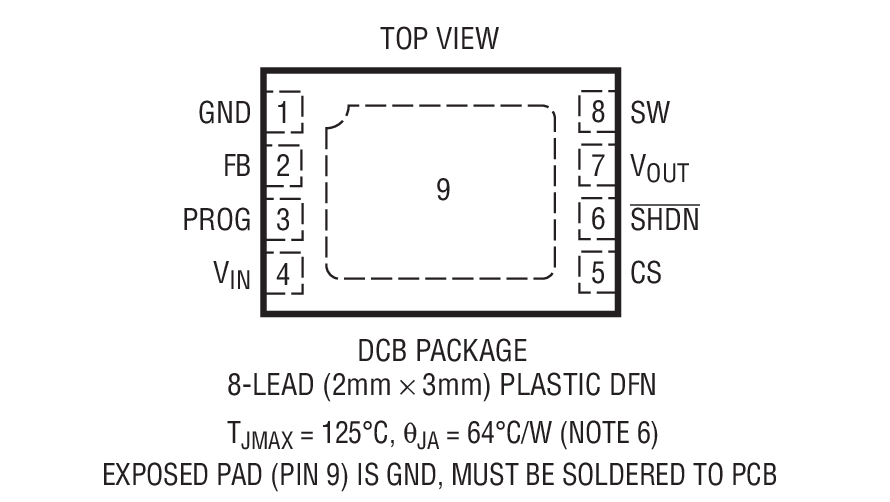

• 采用 2mm x 3mm x 0.75mm DFN 封装

产品详情和应用

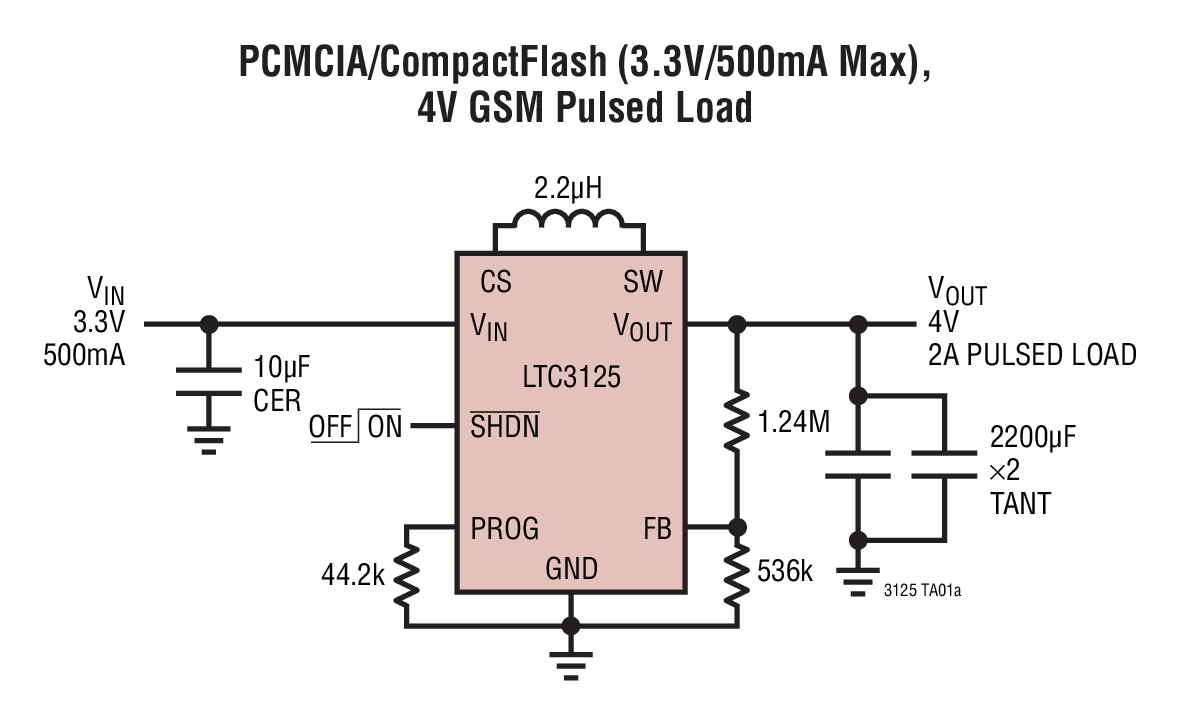

LTC^®3125 是一款高效率、同步升压型 DC/DC 转换器，具有一个准确的可编程平均输入电流限值。电阻可编程的平均输入电流限值在 500mA 时准确度为 5%，而且适合于众多的应用。在移动计算领域中，GSM 和 GPRS 卡需要远远超过 PC 卡和 CompactFlash 插槽处理能力的高电流脉冲。LTC3125 与一个存储电容器配合使用，可在其能力范围之内安全地保持插槽电源，从而提供了一款高性能且简单的解决方案。

同步整流实现了高效率，而 1.6MHz 开关频率则较大限度地缩减了解决方案的占板面积。电流模式 PWM 设计在内部进行补偿。输出断接功能允许负载在停机模式中放电，同时还起到了浪涌电流限制的作用。

其他特点包括 <1μA 的停机电流、短路和热过载保护功能。LTC3125 采用扁平 0.75mm x 2mm x 3mm DFN 封装。
