ADI亚德诺_MAX38890_产品介绍

ADI亚德诺 MAX38890 产品介绍

2026-03-09 0次

特性

系统输出电压范围：2.5V 至 5.5V
超级电容电压范围：0.5V 至 5.5V
阈值精度为 ±1%
备用和充电之间的滞回：2.5%
峰值电感限流值：1A 至 5A
- 峰值电感电流可通过外部电阻在 1A 至 5A 范围内进行引脚编程
充电或放电模式下的峰值效率：94%

就绪状态下的静态电流：4μA
- 超级电容充电后，静态电流消耗仅为 4μA
就绪和备用状态输出
- RDY 和 BKB 标志为系统提供实时状态

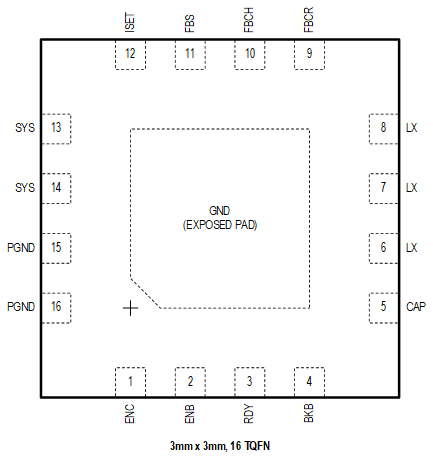

3mm x 3mm、16 引脚 TQFN 封装

产品详情和应用

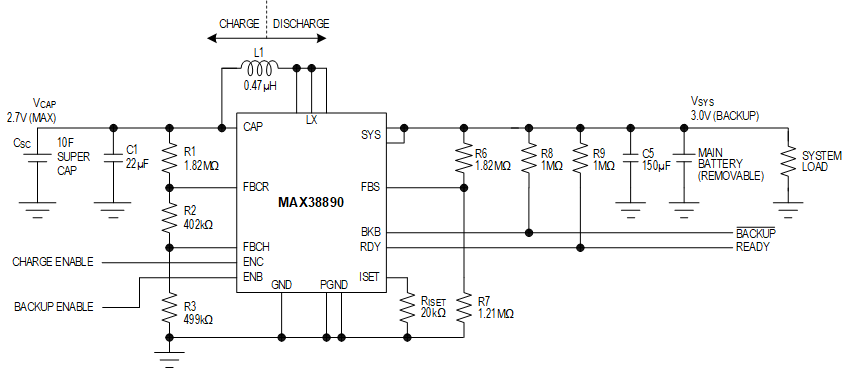

MAX38890是一款灵活的储能电容或电容组备用稳压器，可在储能元件和系统电源轨之间高效传输电源。

当存在主电源且其电压高于最小阈值系统电源电压时，该稳压器以充电模式工作，并以最大5A峰值电流、2.5A平均电感电流为储能元件充电。储能元件充电后，电路电流消耗仅为4μA，同时将储能元件保持在就绪状态。超级电容需要充满电才能启用备用操作。

当主电源被移除时，该稳压器可防止系统降至设定的系统备用工作电压以下，通过以最大5A峰值电感电流对储能元件放电，将超级电容电压升压至V_SYS稳压。在这种备用工作模式下，MAX38890采用自适应导通时间、限流、脉冲频率调制(PFM)控制方案。一旦MAX38890处于备用模式，BKB标志即置为低电平。

外部引脚支持各种设置，例如最大超级电容电压、系统备用电压(V_SYS)以及峰值电感充电和放电电流。MAX38890实现了True ShutdownTM功能，可在V_CAP > V_SYS时断开SYS与CAP的连接，并防止SYS短路。

通过将ENC和ENB引脚保持为低电平，可以分别禁用充电和备用。备用系统状态可通过两个状态输出进行监控：超级电容充电时的RDY指示标志和发生备用操作的BKB指示标志。

应用

手持式工业设备
带可拆卸电池的便携式设备/计算机
工业传感器和执行器
汽配跟踪
