特性

• 高电压：可在高达 72V 工作
• 可同步工作频率和输出开关相位适用于多控制器系统
• 固定频率操作至 350kHz
• 自适应和可调节型消隐
• 同步整流器驱动器
• 局部 1% 电压基准
• 具迟滞的欠压闭锁保护
• 输入过压保护
• 可编程起动禁止
• 变压器主端饱和保护
• 光耦合器反馈支持
• 软启动控制



产品详情和应用

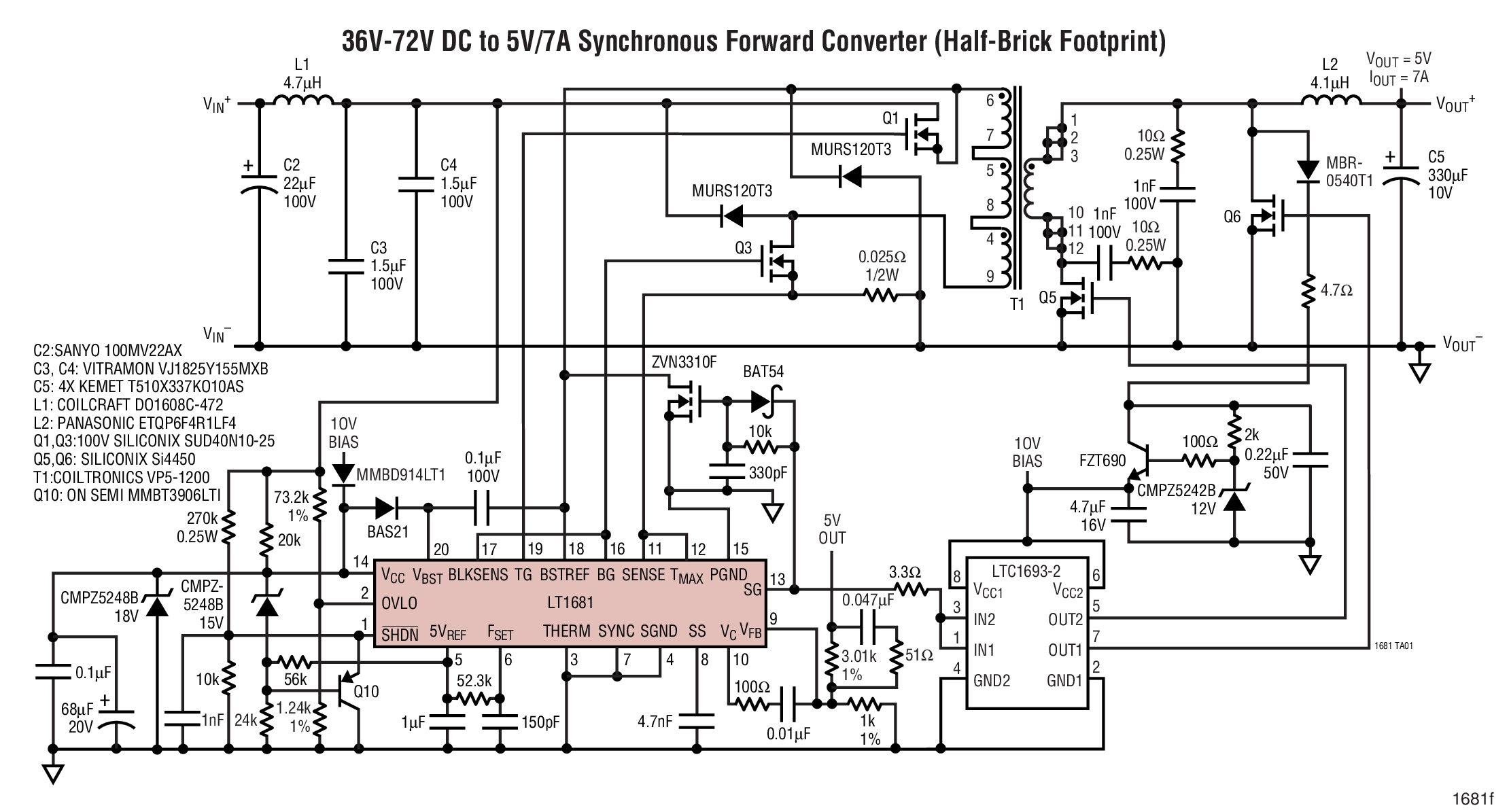

LT^®1681 控制器简化了高功率同步双晶体管正激式 DC/DC 转换器的设计。该器件采用固定频率电流模式控制，并且支持隔离式和非隔离式拓扑。这款 IC 驱动外部 N 沟道功率 MOSFET，采用高达 72V 的输入电压工作。

LT1681 的工作频率是可编程的，并可同步至高达 350kHz。另外，开关相位在同步操作期间也是受控的，以适应多转换器系统。内部逻辑电路可保证 50% 最大占空比操作以防止发生变压器饱和。

LT1681 拥有一种软启动功能，该功能在启动期间以及欠压闭锁或过压 / 过流事件之后提供受控型增加的供电电流。

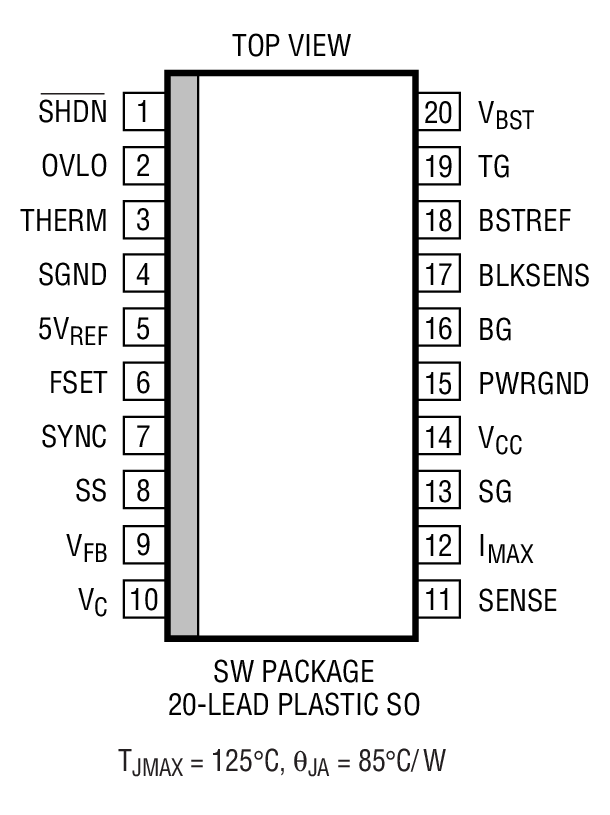

该器件采用 20 引脚宽体 SO 封装，以支持高电压引脚至引脚间距。

• 隔离式电信系统
• 个人计算机和外设
• 铅酸电池备份系统
• 汽车和重型设备
