ADI亚德诺 ADP5140 产品介绍
2026-03-09
0次
特性
- 降压调节器
- BUCK1，使用 DVS 时的最大连续输出电流范围为 2.5 A
- BUCK2，使用可调输出电压时的最大连续输出电流范围为 2.5 A
- BUCK3，使用可调输出电压时的最大连续输出电流范围为 3 A
- BUCK4，使用低噪声输出时的最大连续输出电流范围为 3 A
- 升压稳压器：固定 5 V 输出，400 mA 输出电流范围
- 具有低噪声输出的七个 LDO 稳压器
- LDO1：300 mA
- LDO2：2.3 A
- LDO3：1.4 A
- LDO4：1.2 A
- LDO5：500 mA
- LDO6：50 mA
- LDO7：400 mA
- 2.2 MHz（典型值）开关频率
- 同步输入或输出
- 降压稳压器之间错相
- 所有稳压器具有集成软启动和补偿
- 所有电源轨具有过流和热保护
- 2 个窗口电压监控器
- 具有脉冲检测的 2 个窗口看门狗
- 一个 QA 监控
- 唤醒输入
- 用于控制和诊断的 SPI
- RESET、FAULT 和 STATUS 输出

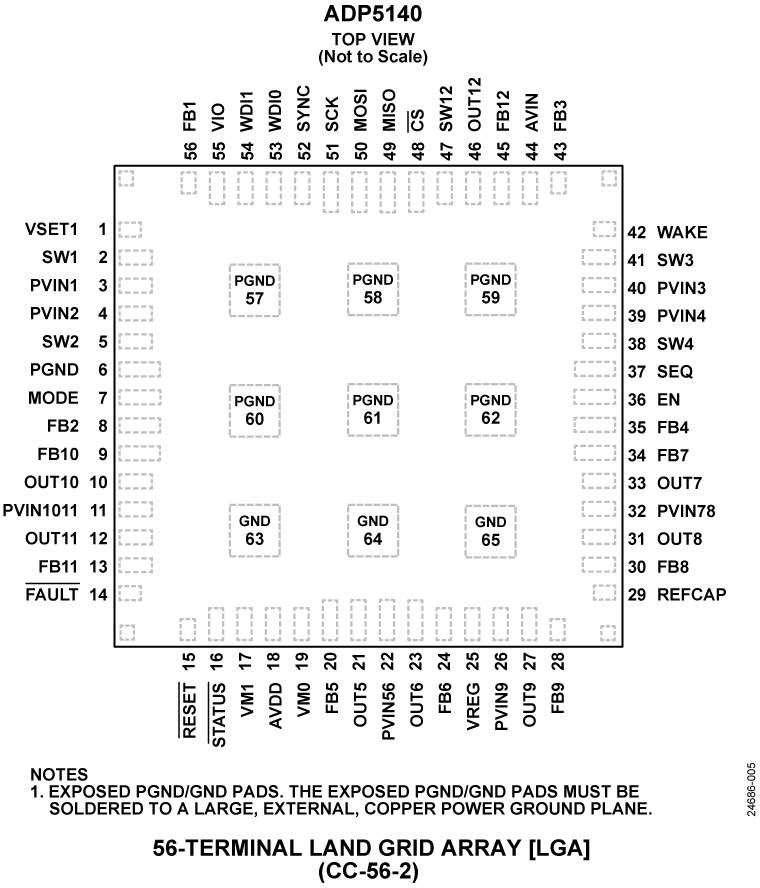

- 56 端子 LGA
- AEC-Q100 适用于汽车应用
产品详情和应用

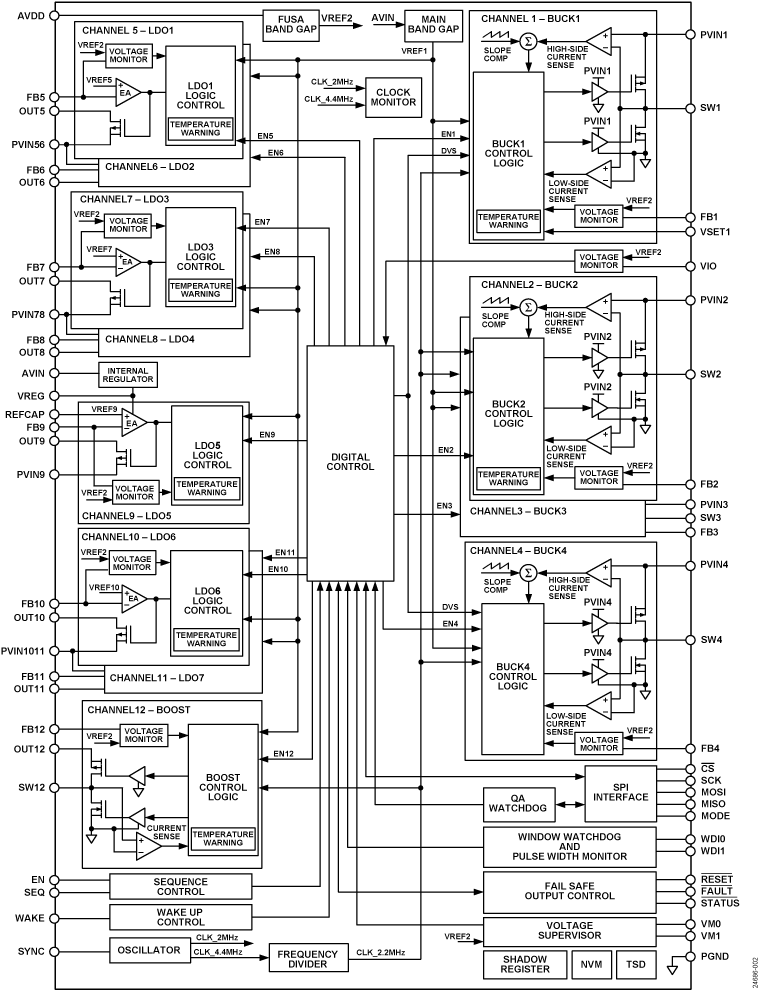

ADP5140集成了四个高性能、同步降压稳压器（BUCK1至BUCK4）、一个升压稳压器和七个低噪声、低压差(LDO)稳压器（LDO1至LDO7）。降压稳压器支持2.7 V至5.5 V的输入电压并提供2.5 A至3 A的输出电流。升压稳压器提供5 V固定输出和400 mA负载电流。七个LDO为系统提供干净的输出电压。LDO5提供可用于为噪声敏感负载供电的低噪声输出。
ADP5140在2.2 MHz的固定开关频率(fSW)下运行，也可同步至同步范围为1.9 MHz至2.4 MHz的外部时钟，此频率范围超出了调幅(AM)频段。四个降压型稳压器以90°异相运行以减小输入纹波电流和输入电容器尺寸，从而降低了系统电磁干扰(EMI)。
所有稳压器均集成了内部补偿功能以简化设计。内部软启动电路和上电排序功能减小了输入冲击电流。
每个电压轨由内部监控，并通过RESET、FAULT 和 STATUS引脚向系统报告任何故障事件。两个窗口看门狗（WD0和WD1）和一个问答(QA)看门狗可监测系统中的处理器或其他器件以确保检测到任何软件或硬件错误。ADP5140集成了用于系统控制和诊断的串行外设接口(SPI)。
其他的保护功能包括限流保护、过压保护、欠压保护和热关断(TSD)。
ADP5140的工作结温范围为-40°C至+150°C，采用56引脚栅格阵列封装(LGA)。
应用
- 先进驾驶员辅助系统(ADAS)
- 汽车电子器件
- 信息娱乐系统
- 工业与仪器仪表
