特性

• 超高效率
• 无电流检测电阻（无损I_LIMIT）
• 具有100ns负载阶跃响应的快速PWM
• 在线路和负载范围内的V_OUT精度为1%
• 2.5V/3.3V固定输出或1V至5.5V可调输出范围
• 电池输入范围：2V至28V
• 开关频率：200/300/450/600kHz
• 过压保护(MAX1714A)
• 欠压保护
• 1.7ms数字软启动
• 驱动大型同步整流器FET
• 基准电压输出：2V ±1%
• 电源良好指示器

产品详情和应用

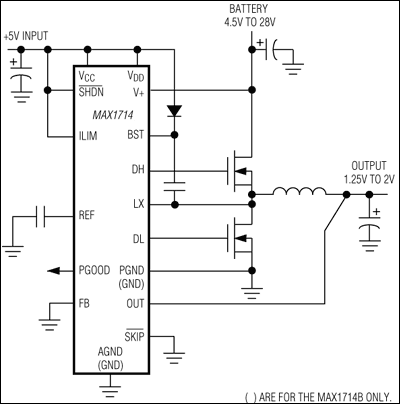

MAX1714脉冲宽度调制(PWM)控制器提供高效率、出色的瞬态响应和高直流输出精度，可满足对笔记本电脑中的高压电池进行降压的需要，以产生低压CPU内核或芯片组/RAM电源。

Maxim专有的Quick-PWM™快速响应、恒定导通时间PWM控制方案可轻松处理宽输入/输出电压比，并对负载瞬变提供100ns的“即时导通”响应，同时保持相对恒定的开关频率。

MAX1714无需传统电流模式PWM中的电流检测电阻，能够以更低的成本实现高效率。此外还能够驱动超大型同步整流器MOSFET，有助于进一步提升效率。

单级降压转换设计使这些器件能够直接对高压电池进行降压，尽可能提升效率。对于更高的开关频率，则采用两级转换设计（对+5V系统电源而不是电池进行降压），尽可能缩小设计尺寸。

MAX1714适用于CPU内核、芯片组、DRAM或其他低至1V的低压电源。MAX1714A采用20引脚QSOP封装，具有过压保护功能。MAX1714B采用无过压保护的16引脚QSOP封装。对于需要VID合规性或通过DAC控制输出电压的应用，请参考MAX1710/MAX1711数据手册。对于双输出版本，请参考MAX1715数据手册。

应用

• 1.8V与2.5V I/O电源
• 芯片组/RAM供电，电压可低至1V
• CPU核电源
• 笔记本电脑
