特性

• 无需电流检测电阻器
• 异相控制器减小了所需的输入电容
• 全 N 沟道同步驱动
• V_IN 范围：2.75V 至 4.5V
• 恒定频率电流模式操作
• 0.6V ±1.5% 电压基准
• 低压差操作：97% 占空比
• 用于频率锁定或调节的真正 PLL
• 可选的脉冲跳跃 / 连续操作模式
• 跟踪功能
• 内部软起动电路
• 电源良好输出电压监视器
• 输出过压保护
• 微功率停机模式：I_Q = 6.5μA
• 纤巧型扁平 (4mm x 5mm) QFN 封装和窄体 SSOP 封装

产品详情和应用

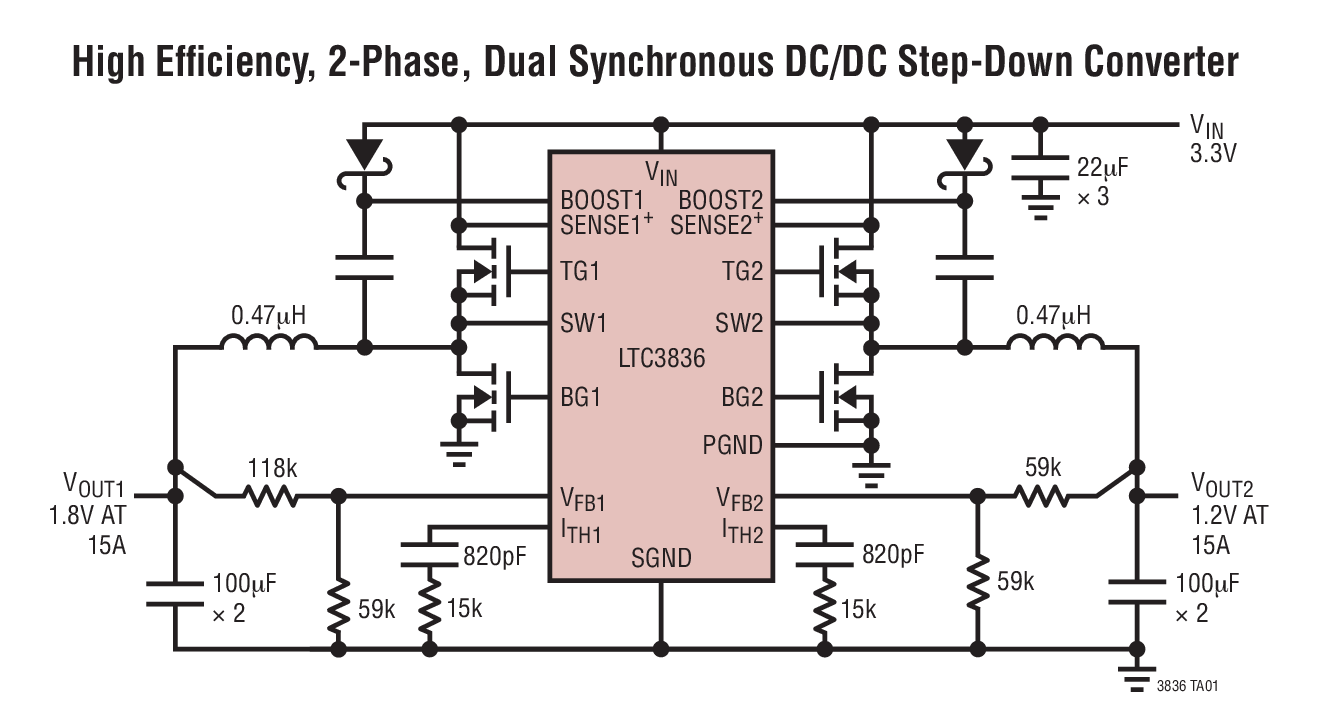

LTC^®3836 是一款具有跟踪功能的两相、双路输出同步降压型开关稳压控制器，可利用极少的外部元件来驱动外部 N 沟道功率 MOSFET。由于采用了恒定频率电流模式架构和 MOSFET V_DS 检测，因而免除了增设检测电阻器的需要，并改善了效率。通过使两个控制器异相工作，较大限度地降低了由输入电容器的 ESR 所引起的功耗和噪声。脉冲跳跃操作在轻负载条件下提供了高效率。97% 的占空比能力实现了低压差操作，从而延长了电池供电型系统的工作时间。

工作频率的可选范围为 300kHz 至 750kHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，可以从外部对 LTC3836 的工作频率进行同步处理，同步范围为 250kHz 至 850kHz。

LTC3836 具有一个内部 1ms 软起动周期，该周期可利用一个外部电容器来延长。一个跟踪输入允许第二个输出在启动期间跟踪第一个输出。

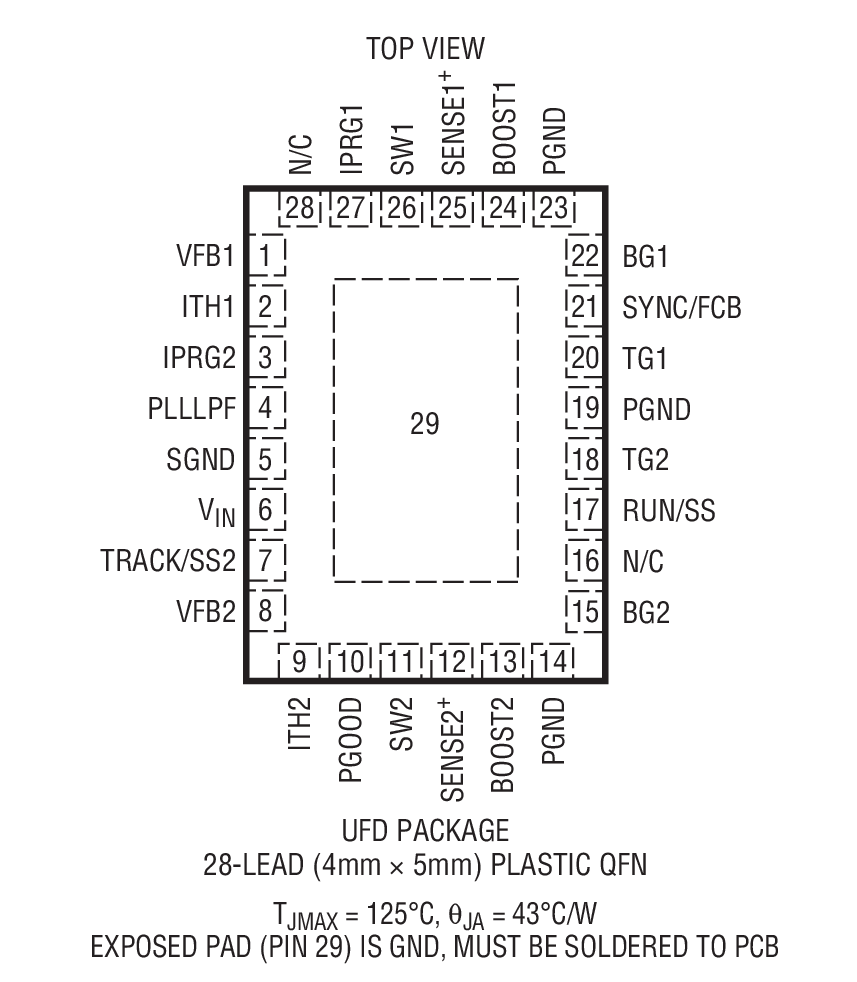

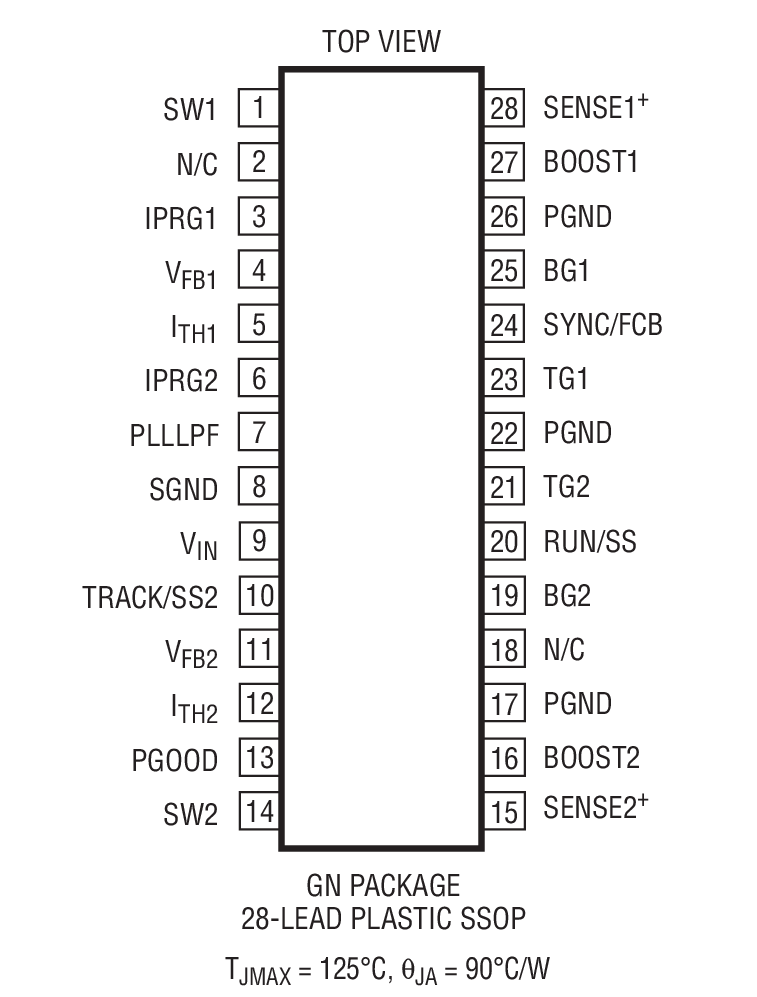

LTC3836 采用纤巧的耐热增强型 (4mm x 5mm) QFN 封装和 28 引脚窄体 SSOP 封装。 .

应用

• 通用型 3.3V 至 1.x 电源
• 单节锂离子电池供电型设备
• 分布式 DC 电源系统
