ADI亚德诺 LTC3622 产品介绍

2026-03-09 0次

特性

双通道降压输出：每个通道 1A
宽 V_IN 范围：2.7V 至 17V
宽 V_OUT 范围：0.6V 至 V_IN

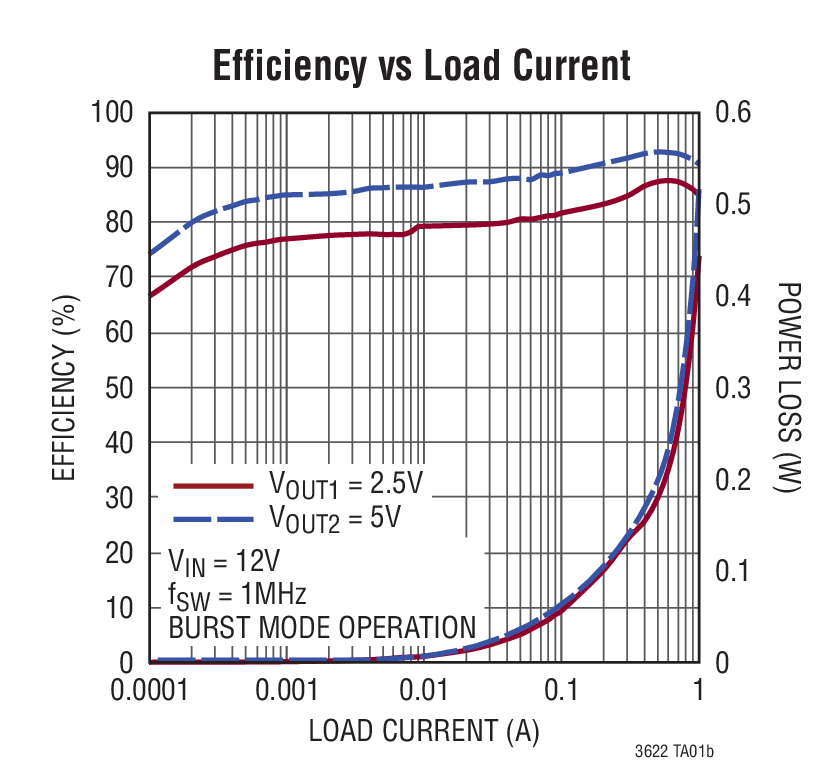

效率高达 95%
两个通道均被使能时的无负载 I_Q = 5μA；只有一个通道被使能时的 I_Q < 4μA
高效率、低压差操作 (100% 占空比)
恒定频率 (1MHz / 2.25MHz)，具有外部频率同步功能

±1% 输出电压准确度
电流模式操作用于实现超卓的电压和负载瞬态响应
相移可采用外部时钟进行编程
可选电流限值
内部补偿和软起动

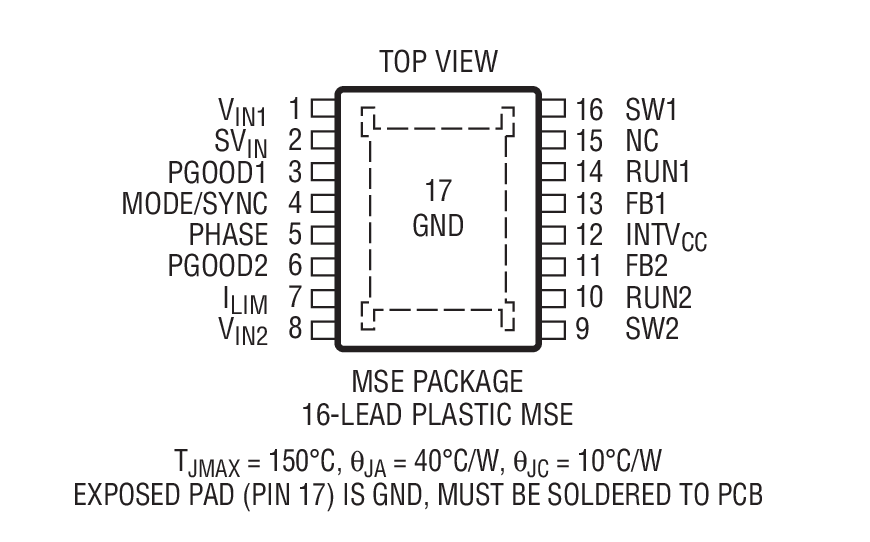

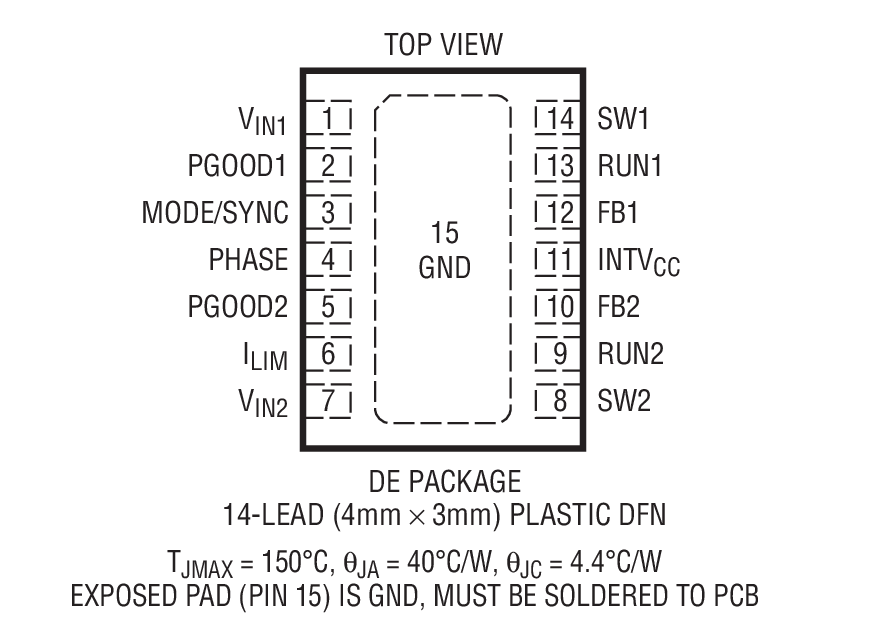

紧凑型 14 引脚 DFN (3mm x 4mm) 和 16 引脚 MSOP 封装

产品详情和应用

LTC^®3622 是一款双通道、1A 输出、高效率同步单片式降压型稳压器，其能够采用高达 17V 的输入电源供电运作。开关频率固定至 1MHz 或 2.25MHz，并具有至一个外部时钟的 ±50% 同步范围。稳压器具有超低的静态电流，并可在宽输出电压范围内实现高效率。

降压型稳压器在 2.7V 至 17V 的输入电压范围内运作，并可在输送高达 1A 输出电流的同时提供一个介于 0.6V 和 V_IN 之间的可调输出范围。这些器件提供了一个用户可选模式输入，以使用户能对纹波噪声和轻负载时的效率作出权衡。突发模式 (Busrt Mode^®) 操作可在轻负载条件下提供最高的效率，而脉冲跳跃模式则可提供最低的纹波噪声。开关稳压器可同步至一个外部时钟。此外，还提供了固定 V_OUT 选项以免除外部反馈电阻器。


LTC3622 选项的列表型号	频率	V_OUT
LTC3622	1.00MHz	可调
LTC3622-2	2.25MHz	可调
LTC3622-23/5	2.25MHZ	5V/3.3V

应用

电池供电型系统
负载点电源
便携式手持扫描仪
