特性

• 完整的降压型开关模式电源
• 宽输入电压范围：3.6V 至 36V
• 1A 输出电流
• 0.8V 至 10V 输出电压
• 开关频率：200kHz 至 2.4MHz

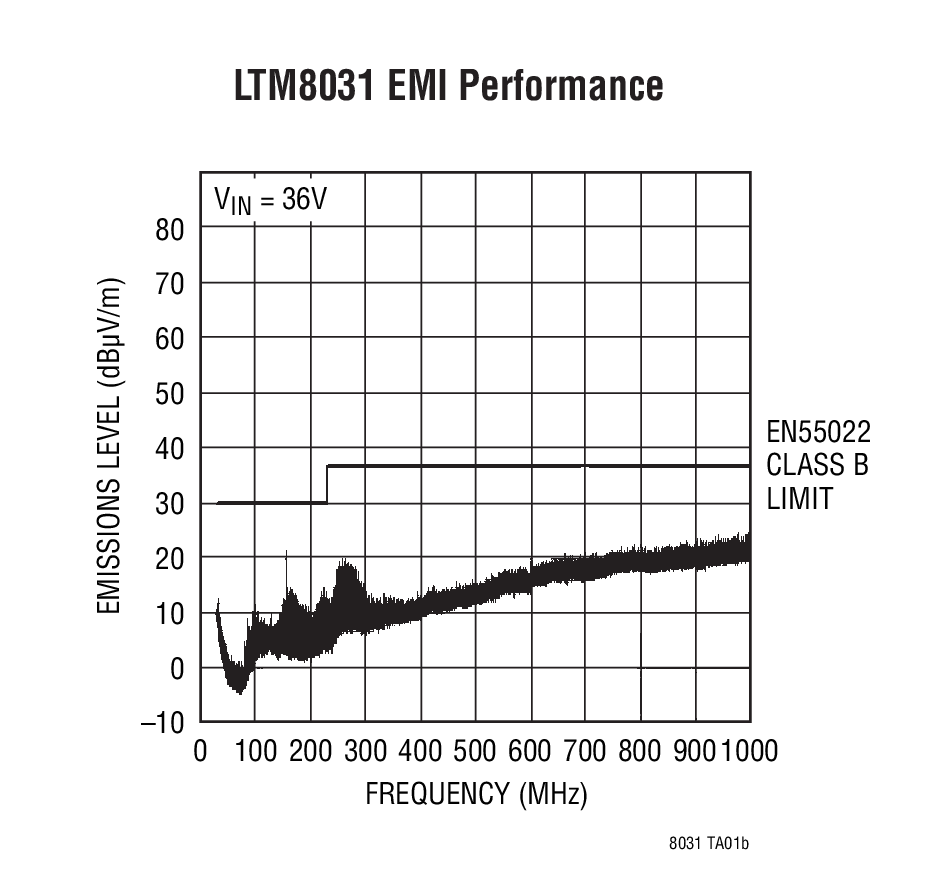

• 符合 EN55022 Class B 规格要求且留有余量
• 电流模式控制
• 具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装
• 可编程软起动
• 与 LTM8032 引脚兼容

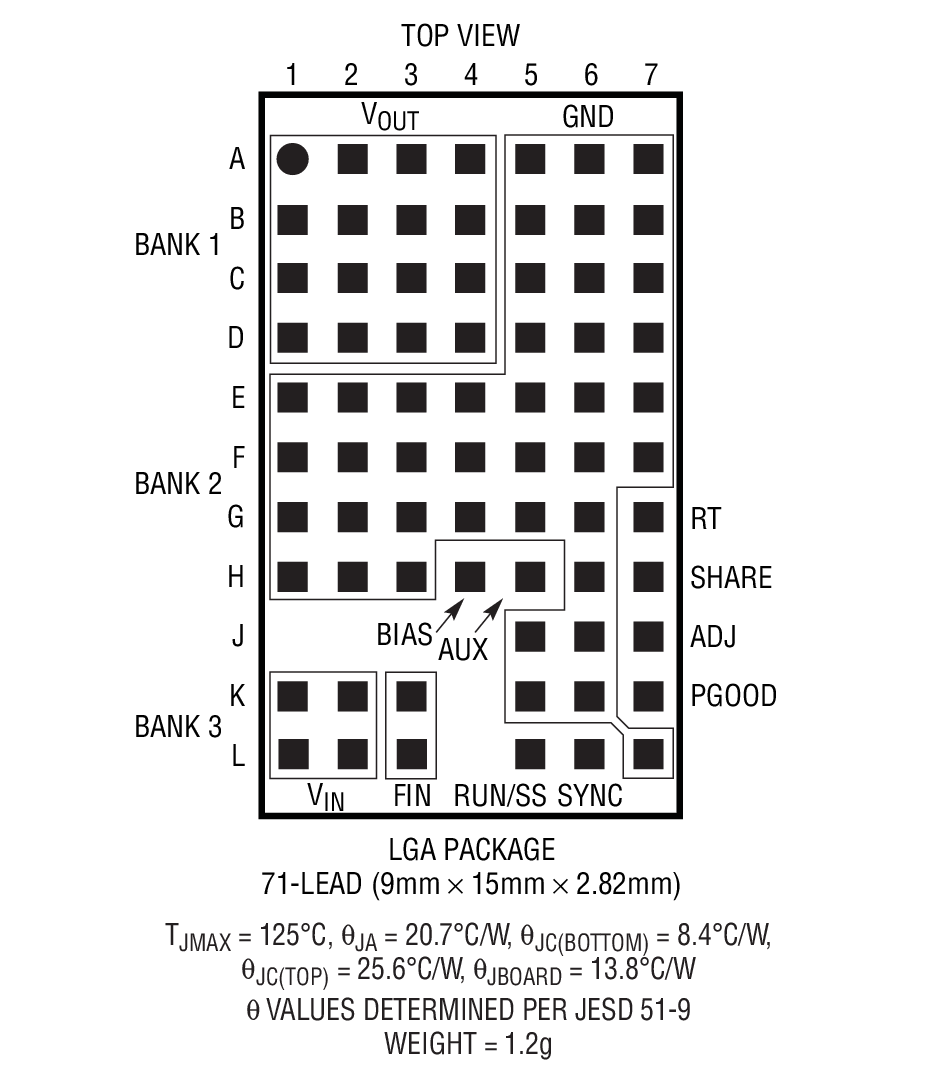

• 扁平 (9mm x 15mm x 2.82mm) 的表面贴装型 LGA 封装

产品详情和应用

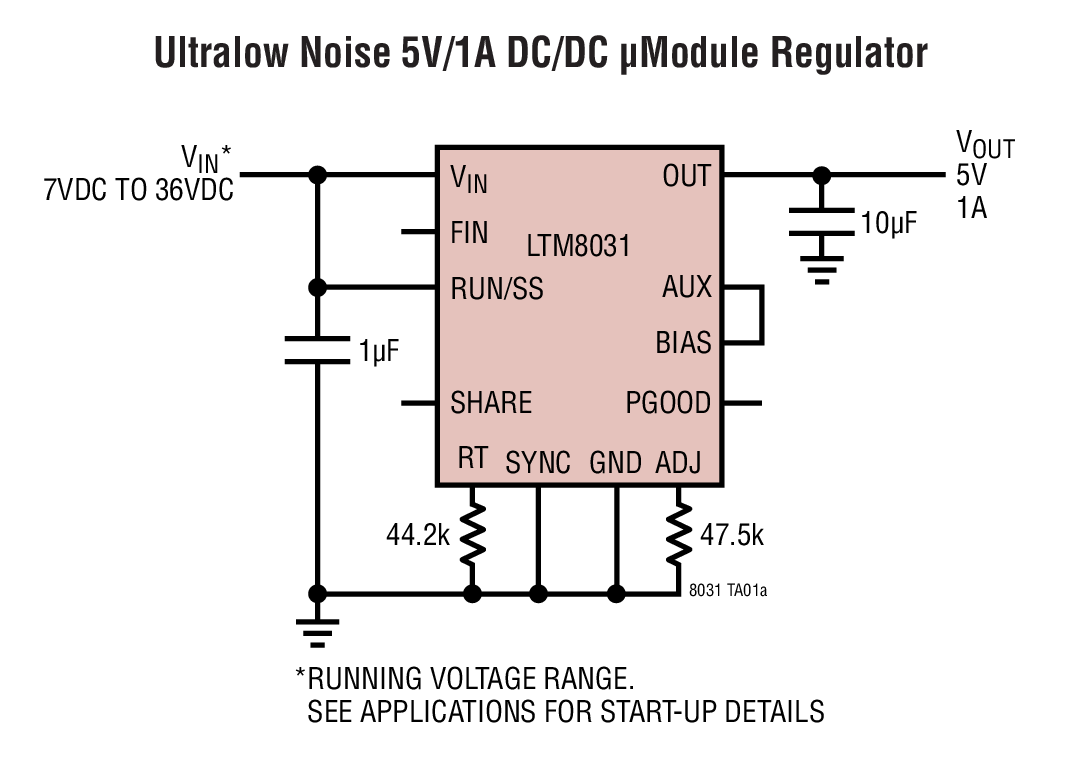

LTM^®8031 是一款电磁兼容 (EMC) 的 36V、1A DC/DC μModule^® 降压型转换器，专为满足 EN55022 标准的辐射发射要求而设计。传导发射要求可以通过增设标准的滤波器元件来满足。封装中内置了开关控制器、电源开关、电感器、滤波器以及所有的支持元件。LTM8031 可在 3.6V 至 36V 的输入电压范围内运作，支持 0.8V 至 10V 的输出电压范围和一个 200kHz 至 2.4MHz 的开关频率范围 (均由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。由于采用了扁平 (高度仅 2.82mm) 的封装，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。

LTM8031 采用耐热性能增强型、紧凑 (9mm x 15mm)、扁平 (高度仅 2.82mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8031 符合 RoHS 标准。

• 汽车电池调节
• 便携式产品电源
• 分布式电源调节
• 工业电源
• 墙上变压器调节
