ADI亚德诺 LTC7822 产品介绍

2026-03-09 0次

特性

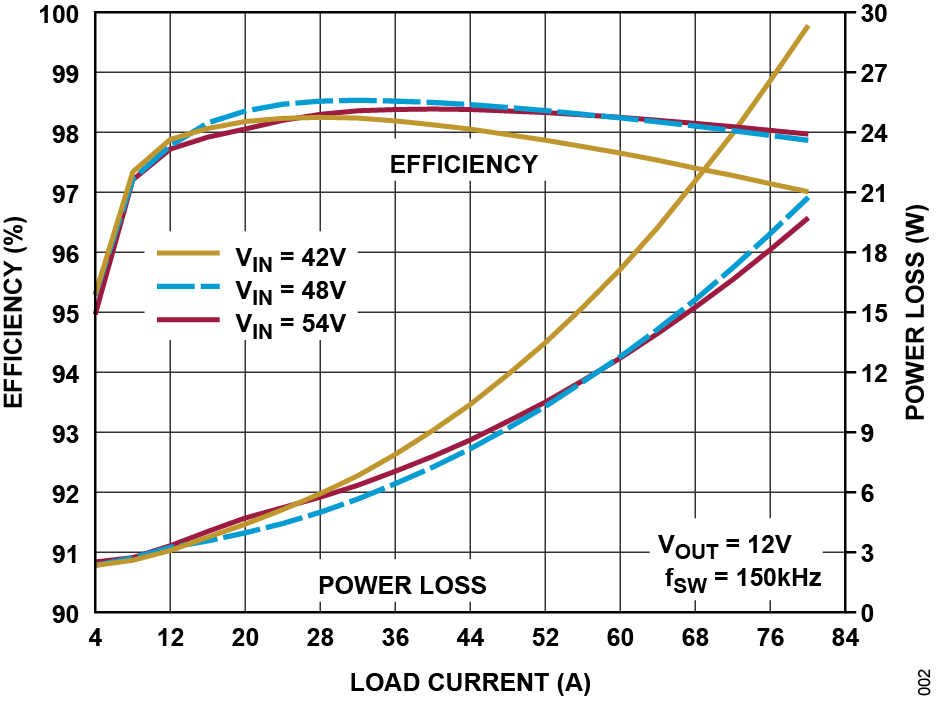

48V 至 12V 应用中峰值效率达 98.5%
1kW 输出功率下满载效率达 97.8%
宽 V_IN 范围：19V 至 90V（绝对最大值为 100V）
输出电压高达 35V
10V 栅极驱动可实现最佳效率
输出电流监视器

EXTV_CC 输入用于改善裸片温度
±输出电压精度为 1.25％
R_SENSE 或电感器 DCR 电流检测
可锁相固定频率 150kHz 至 1.5MHz
用于多 IC 并联操作的 CLKOUT 引脚
软切换和低 EMI 性能
过温和 OC/OV 保护

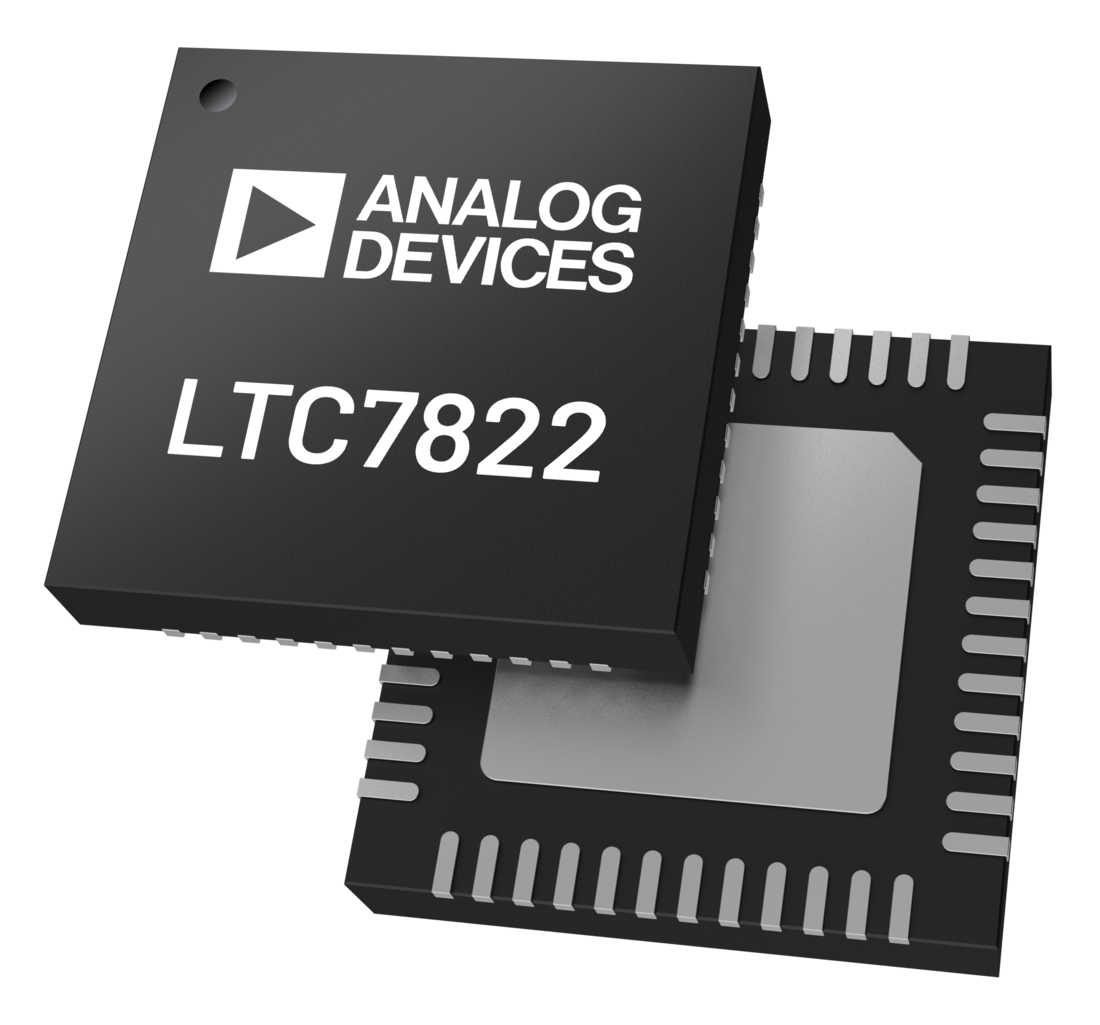

48 引脚 7mm x 7mm 塑料 QFN 封装

产品详情和应用

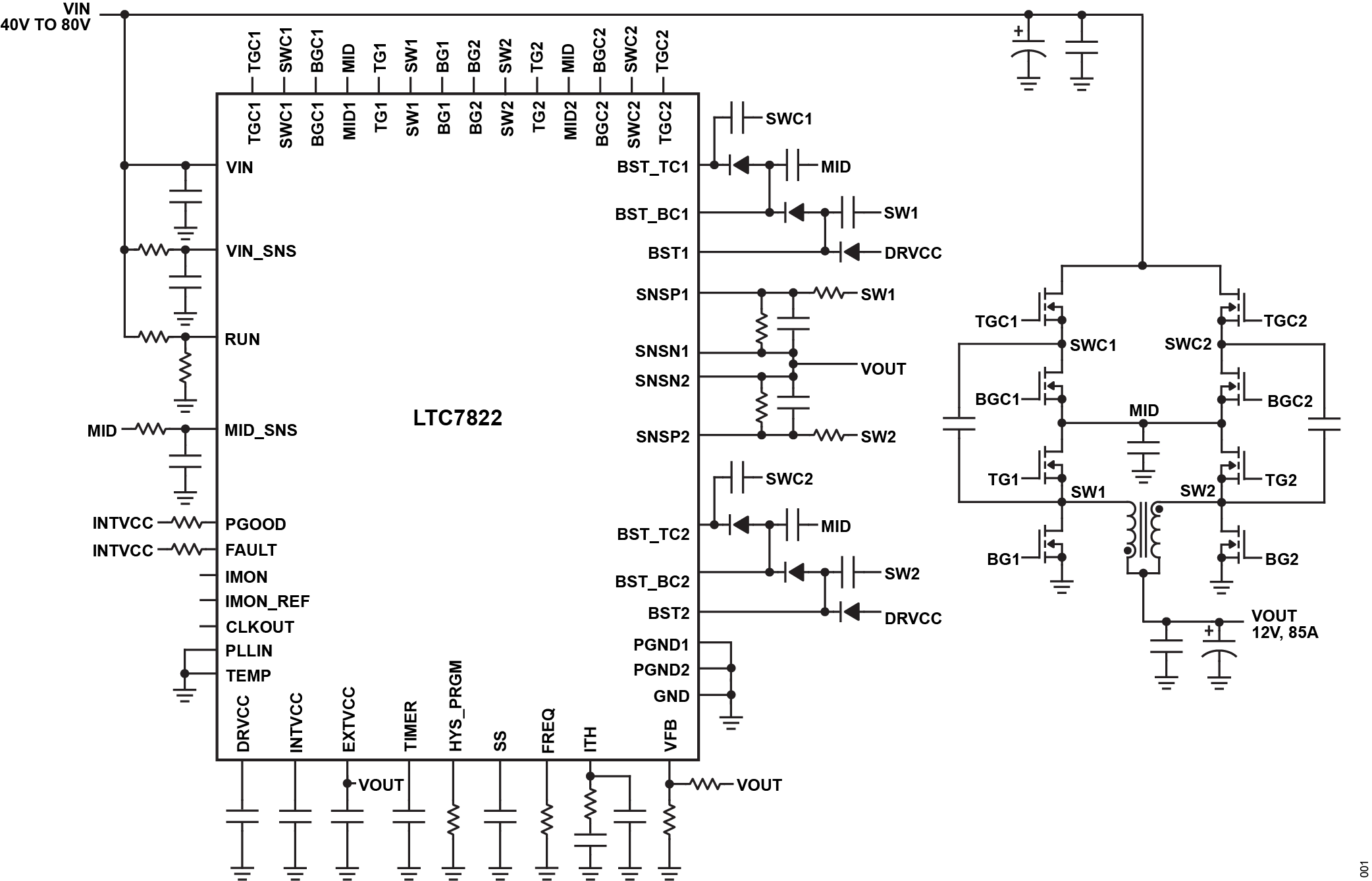

LTC7822 采用 ADI 专有架构，将软开关电荷泵拓扑与双相交织同步降压型转换器相结合，与传统开关架构相比，可提供出色的效率和低 EMI 性能。在典型的 48V 至 12V 应用中，使用 LTC7822 可实现高达 98.5% 的效率。

通过降低开关损耗，混合转换器可以实现更高的开关频率而不会牺牲太多效率。与单相混合转换器相比，专有双相拓扑大大减少了电荷泵阶段中的电容器数量。LTC7822 既支持标准分立电感，也支持耦合电感。

LTC7822 可以轻松并联，凭借其精确的电流共享能力和频率同步功能来提供更高的输出电流。电流监测器提供反映负载电流的模拟电压。

应用

54V/48V 至 5V/12V 转换
中间总线转换器
高电流分布式电源系统
电信、数据通信和存储系统
