ADI亚德诺 LTM4623 产品介绍

2026-03-09 0次

特性

高度 < 2mm、占板面积 < 1cm² (单面 PCB) 或 0.5cm² (双面 PCB) 的完整解决方案
宽输入电压范围：4V 至 20V
输入电压低至 2.375V (采用外部偏置)
0.6V 至 5.5V 输出电压
3A DC 输出电流
±1.5% 最大总 DC 输出电压误差
电流模式控制、快速瞬态响应
符合低 EMI EN55022 Class B 规格要求

外部频率同步
多相操作和均流
输出电压跟踪
可选的不连续模式
电源良好指示器
过压、过流和过热保护

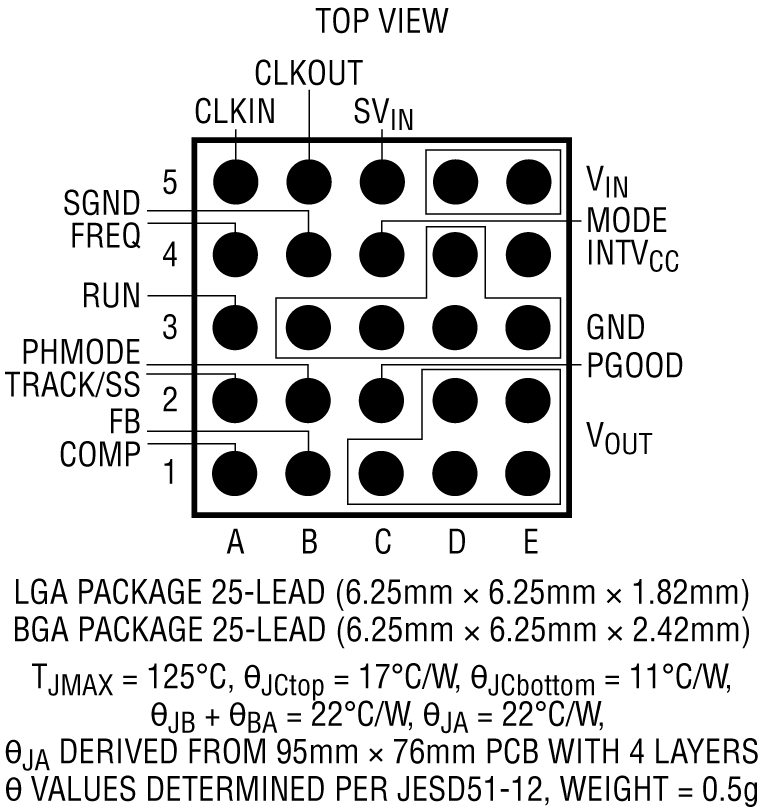

超薄 (6.25mm x 6.25mm x 1.82mm) LGA 封装和 (6.25mm x 6.25mm x 2.42mm) BGA 封装

产品详情和应用

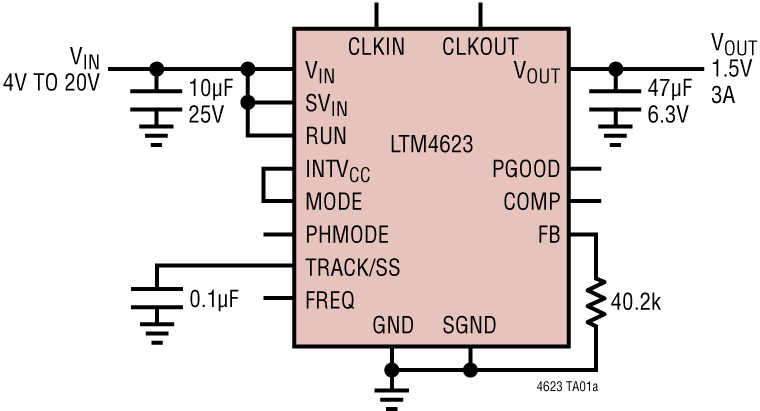

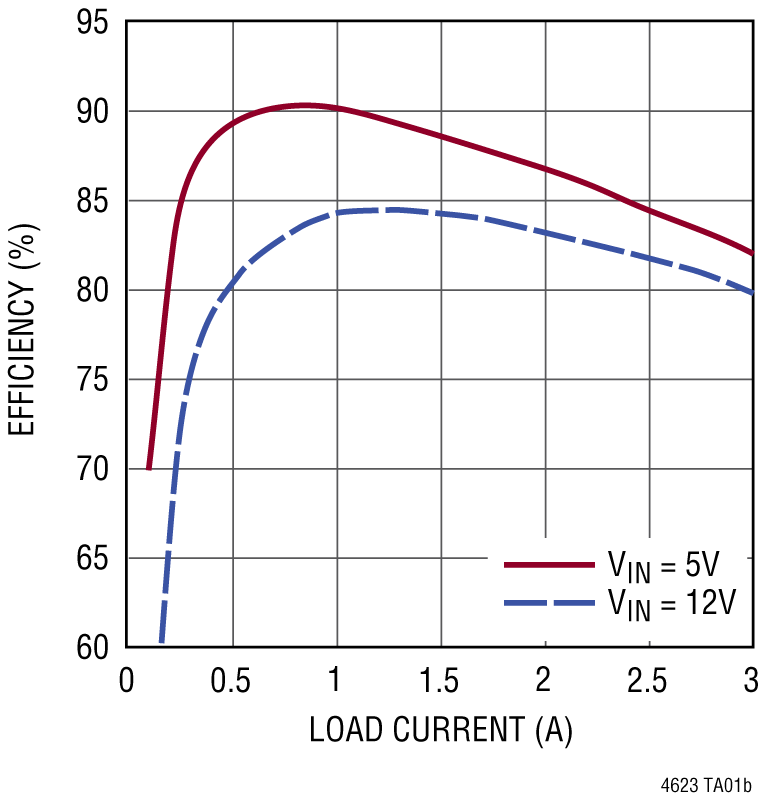

LTM4623 是一款完整的 3A 降压型开关模式 μModule (微型模块) 稳压器，其采用纤巧型 6.25mm x 6.25mm x 1.82mm LGA 和 6.25mm x 6.25mm x 1.82mm BGA 封装。封装中内置了开关控制器、功率 FET、电感器和支持元件。LTM4623 可在一个 4V 至 20V 或 2.375V 至 20V (采用一个外部偏置电源) 的输入电压范围内运作，支持一个 0.6V 至 5.5V (由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计能够提供高达 3A 的连续输出电流。仅需陶瓷输入和输出电容器。

LTM4623 支持可选的不连续模式操作以及用于电源轨排序的输出电压跟踪功能。其高开关频率和电流模式控制的运用可实现针对电压和负载变化的非常快速瞬态响应，而并未牺牲稳定性。

故障保护功能包括过压、过流和过热保护。

LTM4623 具有 SnPb (BGA) 或符合 RoHS 标准的端子涂层。

应用

PCIe 和背面 PCB 安装
电信、数据通信、网络和工业设备
数据存储机架单元和板卡
