特性

• 效率高达96%
• 1.1V_IN保证启动
• 最高输出电流：850mA (MAX1705)
• 升压输出（2.5V至5.5V可调）
• 线性稳压器（1.25V至5.0V可调）
• PWM/PFM同步整流拓扑
• 300kHz PWM模式或可同步
• 关断模式下为1µA
• 电压监控器
• 按钮式开/关控制

产品详情和应用

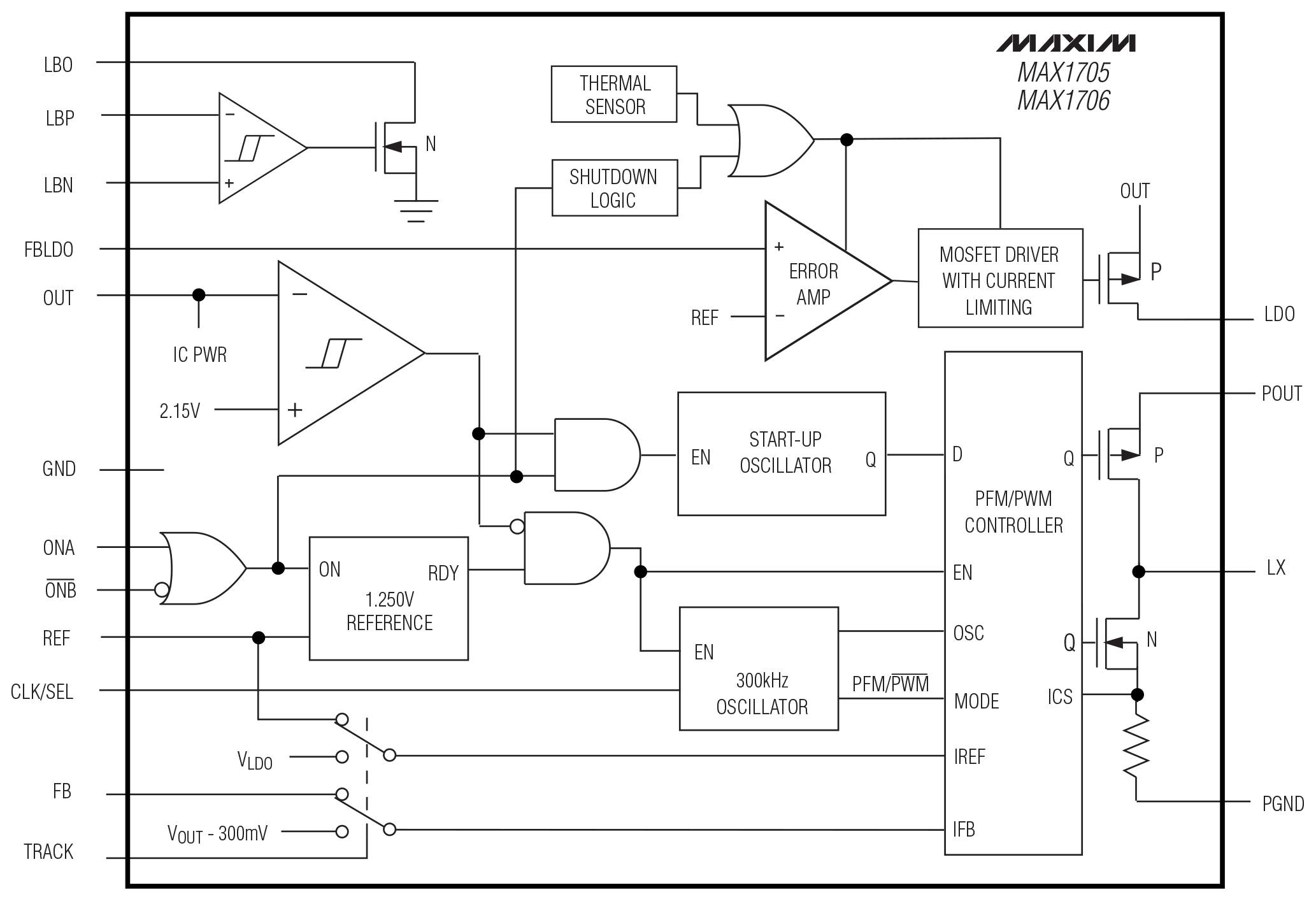

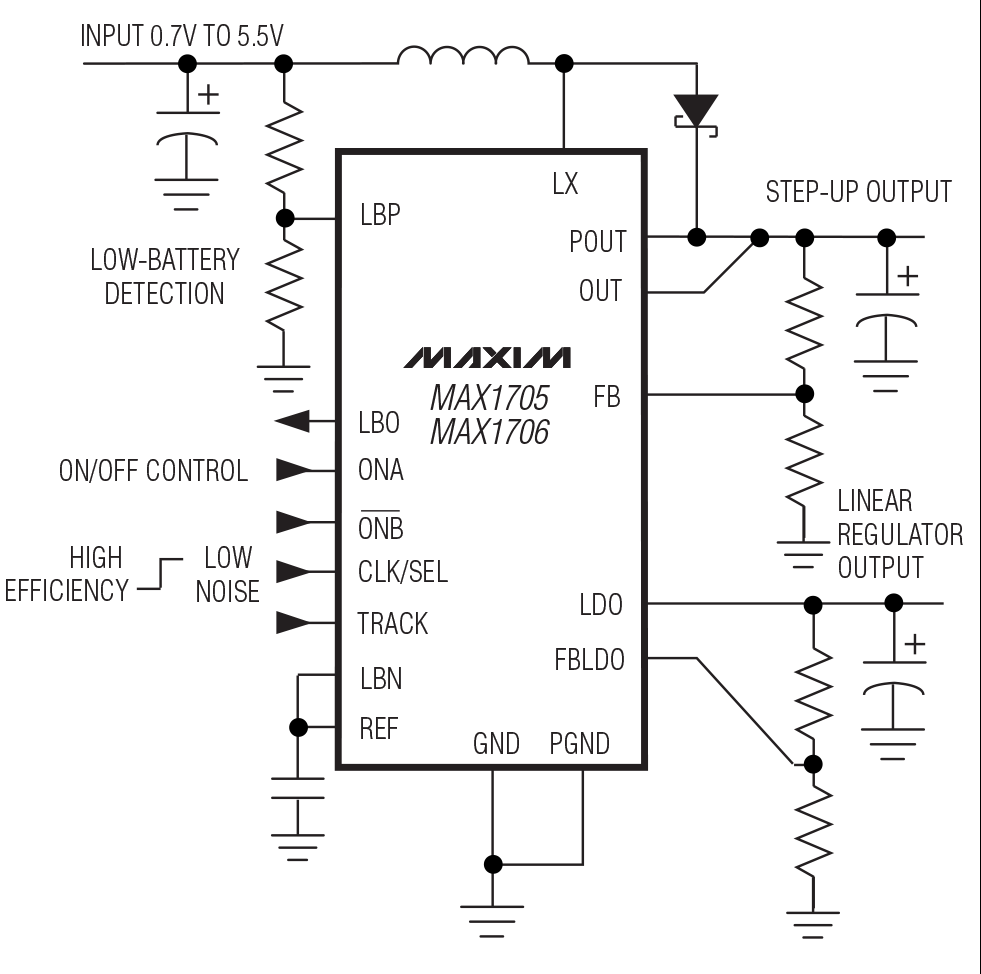

MAX1705/MAX1706是高效、低噪声的升压型DC-DC转换器，带有辅助线性稳压器输出。这些器件旨在用于电池供电的无线应用。它们使用同步整流器脉宽调制(PWM)升压拓扑，从电池输入生成2.5V至5.5V输出，例如1至3节NiCd/NiMH电池或1节锂离子电池。MAX1705有一个内部1A n沟道MOSFET开关。MAX1706有一个0.5A开关。两款器件还内置低压差线性稳压器，可提供高达200mA的电流。

MAX1705/MAX1706内置同步整流器，效率比同类非同步转换器高5%。此外提供脉冲频率调制(PFM)待机模式，以提高轻负载效率，还具有1µA关断模式。还有一种提高效率的跟踪模式，可将升压DC-DC转换器输出降低至比线性稳压器输出高300mV。

两款器件均采用16引脚QSOP封装，占用的空间与8引脚SO封装相同。其他特点包括两个用于启动/关闭控制的关断控制输入，以及一个用作电压监控器的非专用比较器。

应用

• 数字无线电话
• 手持式仪器仪表（PDA、掌上型电脑）
• 掌上型电脑
• PCS电话
• 个人通讯装置
• 双向寻呼
• 无线手机
