特性

• 较宽的输入电压范围：2.5V至16V
• 默认输出电压
  • 5V，使用内部反馈电阻时
  • 3V至15V，使用外部反馈电阻时
• 默认1.8MHz开关频率
  • 通过I²C接口可选择1.5MHz和1.2MHz
• 仅工作在强制PWM (FPWM)模式
• I²C可编程启动后的输出电压
  • 4.5V至15V (内部反馈电阻)
  • 3V至15V (外部反馈电阻，参见表1)
• 连续输出功率可达18W (VIN ≥ 4V，VOUT ≥ 5V)
• RSEL配置
  • I²C接口从机地址
  • 开关电流限值门限
  • 内部/外部反馈电阻
• I²C编程
  • 输出电压(DVS)
  • 输出电压摆率
  • 开关电流限值门限
  • 开关频率
  • 电源就绪(POK)状态和故障中断屏蔽
  • 内部补偿
• 软启动
• 输出主动放电
• 漏极开路电源就绪OK (POK)监测器/故障状态中断(仅限MAX77831B/C)
• 保护功能
  • 欠压锁定(UVLO)
  • 过流保护(OCP)
  • 过压保护(OVP)
  • 热关断(THS)
• 不需要高密度互连(HDI) PCB (参见PCB布局指南部分)
• 采用2.86mm x 2.06mm、35引脚WLP封装

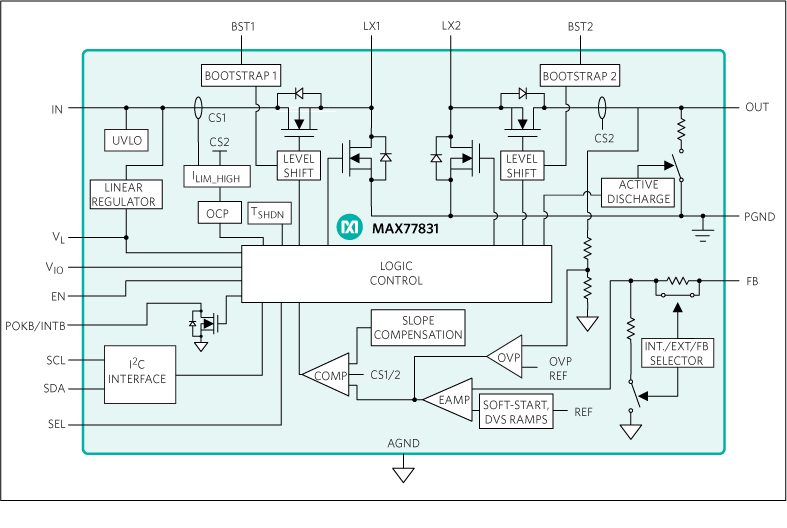

产品详情和应用

MAX77831为高效、高性能升/降压转换器，适用于要求较宽输入电压范围(2.5V至16V)的终端应用。器件可提供18W连续输出功率(例如，高达2A @ 9V (V_IN ≥ 4V))。

使用内部反馈电阻时，IC输出电压默认为5V；使用外部反馈电阻时，IC可配置为3V至15V之间的任意输出电压。通过I2C串行接口可动态调节输出电压(参见输出电压配置部分)。IC仅工作在强制PWM (FPWM)模式。

SEL引脚允许通过单个外部电阻设置4个不同的I²C接口从机地址、4种不同的开关电流限值门限，以及选择外部/内部反馈电阻。不同的开关电流门限设置允许使用较小的外部元件，针对特定的应用而优化。使用外部反馈电阻允许更宽的输出电压范围，以及自定义启动时的输出电压。

可选择的I²C串行接口允许动态控制输出电压、输出电压变化摆率、开关电流门限和开关频率。I²C编程设置的优先级高于R_SEL解码设置。

MAX77831采用2.86mm x 2.06mm、35焊球晶圆级封装(WLP)。

应用

• 高达16V输入的非电池供电应用
• 高达16V输入的电池供电应用，提供EN控制
