特性

• 在停机期间使输出与输入断接
• 当 V_IN > V_OUT 时输出电压保持稳定
• 在启动期间输入电流处于受控状态
• 300kHz 电流模式 PWM 操作
• 可从外部实现同步
• 内部 2A 开关
• 可在 V_IN 低至 1.8V 的情况下工作
• 在轻负载时自动执行突发模式 (Burst Mode^®) 操作
• 静态电流：160μA
• 停机电流：9μA (典型值)


产品详情和应用

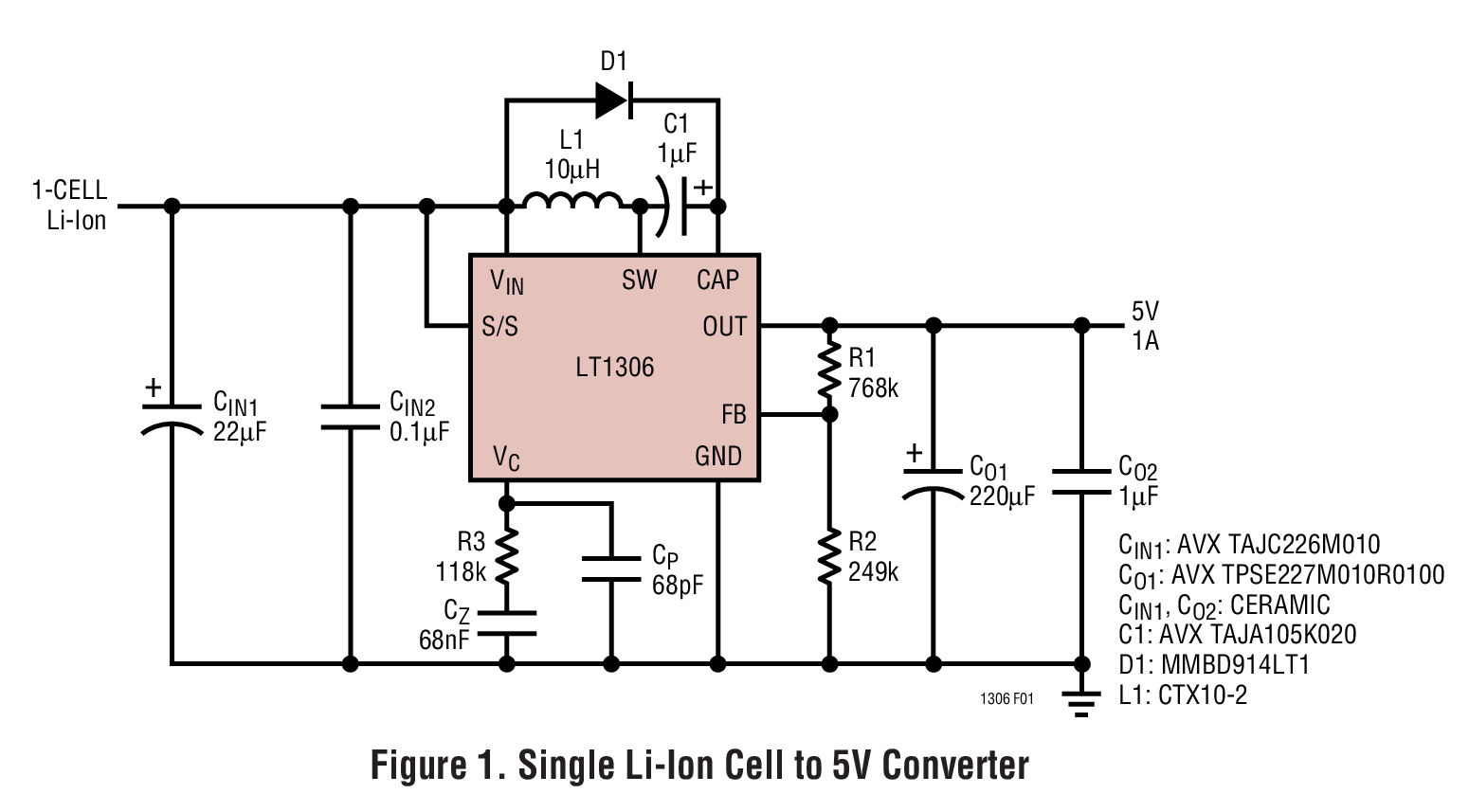

LT^®1306 是一款完全集成的固定频率同步升压型转换器，能够采用一个锂离子电池产生 5V/1A 输出。该器件实现了主电源开关和同步整流器的片内集成，并在停机模式中自动地把输出与输入断接，从而免除了增设外部负载断接电路的需要。此外，输出还可在 V_IN 超过 V_OUT 时保持稳定状态，因而使得采用单个电感器即可轻松实现困难的升压 / 降压转换器功能。

LT1306 的内部 300kHz 振荡器可容易地同步至一个外部时钟 (同步范围为 425kHz 至 500kHz)。这使得开关谐波能够得到严紧的控制，并消除了有可能源自某个多频系统的任何拍频。在轻负载时，LT1306 自动地转换至省电的突发模式操作。在重负载条件下，LT1306 工作在固定频率电流模式。无负载静态电流为 160μA，并在停机模式中减小至 9μA。

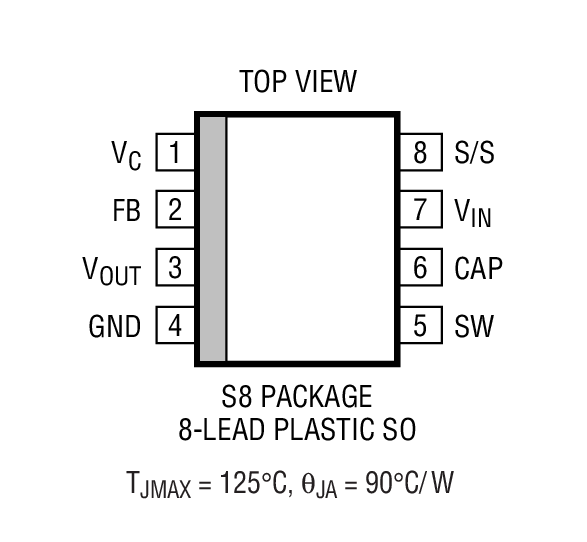

LT1306 可提供 SO-8 封装。

• 卫星电话
• 便携式仪器
• 个人数字助理
• 掌上型电脑
