特性

• 减少外部元件，降低总体成本
  • 无肖特基二极管同步操作
  • 内部补偿
  • 内置软启动
  • 全陶瓷电容设计，布局紧凑
  • 降压型转换器输出具有电感短路保护
• 减少DC-DC稳压器库存清单
  • 降压型转换器具有较宽的4V至60V输入电压范围
  • 高达98%占空比降压操作
  • 降压型转换器具有200kHz至2.2MHz可调节开关频率范围
  • 线性调节器部分的输入范围为2.35V至5V
  • 线性调节器具有高达50mA负载电流能力
• 降低功耗
  • 50μA空载电流
  • PFM支持增强轻载效率
  • 2.5μA关断电流
  • 自举偏压输入提高效率
• 在恶劣环境下工作可靠
  • 峰值限流保护
  • 内置输出电压监测，带有低电平有效RESET引脚
  • 电阻可编程EN/UVLO门限
  • 启动时单调进入预偏置负载状态
  • 过热保护
  • 工业级高温-40°C至+125°C工作温度范围/-40°C至+150°C结温范围

产品详情和应用

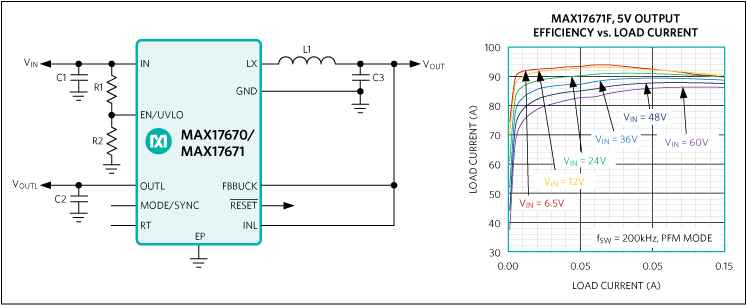

MAX17670、MAX17671和MAX17672为双路输出调节器，集成4V至60V、150mA、高压、高效、同步降压型转换器，带有内部MOSFET和高PSRR、低噪声、2.35V至5V、50mA线性调节器。MAX17670和MAX17671提供固定降压转换器输出电压，分别为3.3V和5V。MAX17672降压型转换器的输出电压可调节(0.8V至最高90% V_IN)。支持3.3V (仅限MAX17671和MAX17672)、3.0V、2.5V、1.8V、1.5V和1.2V线性调节器输出电压。

在-40°C至+125°C温度范围内，线性调节器的反馈电压调节精度为±1.3%，降压型转换器的反馈电压调节精度为±2%。器件采用紧凑的10引脚(3mm x 3mm) TDFN封装。提供仿真模式。

应用

• 电池供电设备
• 高压线性调节器替代
• HVAC与楼宇控制
• 工业传感器和过程控制
