LTC3314

推荐用于新设计

采用2.2mm×2.7mm WLCSP封装的5V、双通道4A/双相8A降压型DC/DC稳压器

ADI亚德诺 LTC3314 产品介绍
2026-03-09 0次

特性


  • 双路 4A 输出
  • 可配置为单输出、两相 8 A 降压型变换器

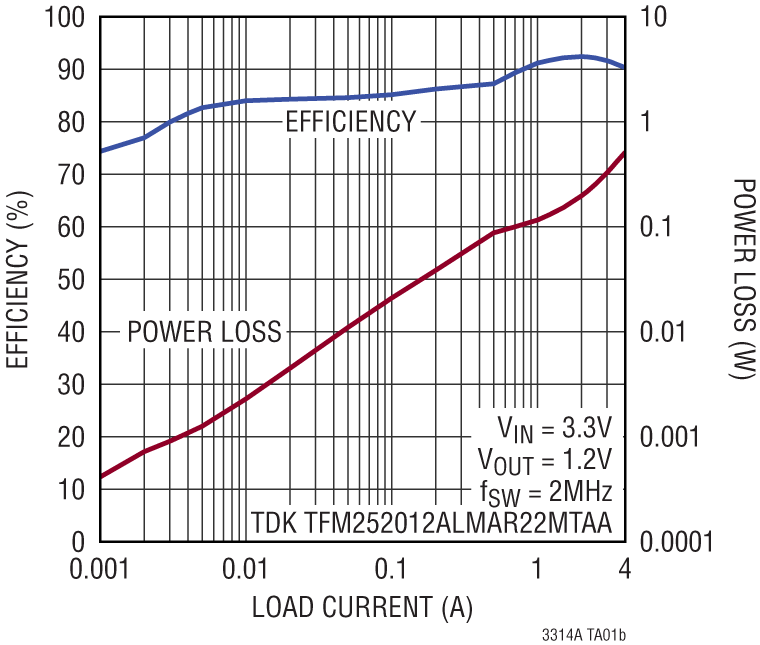

  • 高效率:12mΩ高端和 8mΩ低端
  • ±最大总直流输出误差 1%
  • 宽带宽,快速瞬态响应
  • VIN 范围:2.25V 至 5.5V
  • VOUT 范围:0.5V 至 VIN
  • 频率可编程至3 MHz
  • 低纹波点放模式®运行,低IQ
  • 关断电流:1.4μA
  • 35ns 最低开启时间
  • 内部补偿
  • 实现上电时序监控的精确启用、电源正常指示

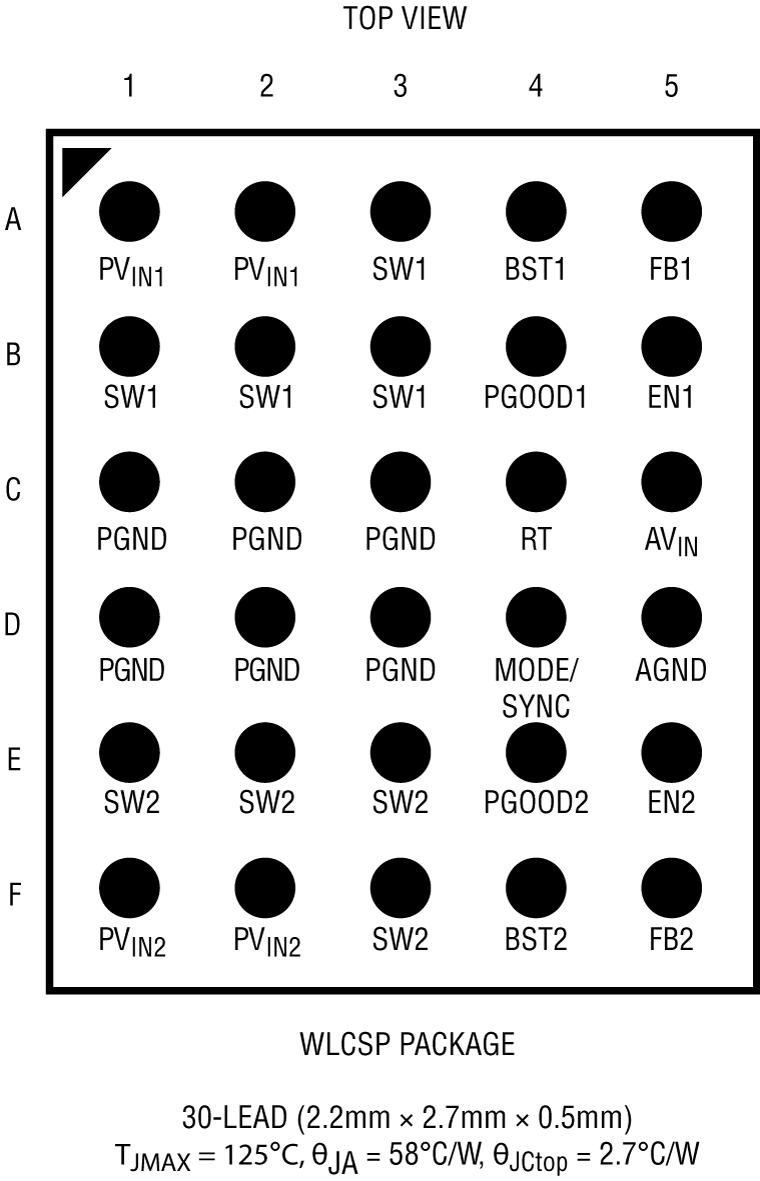

  • 微型 30 引脚 2.2mm × 2.7mm WLCSP 封装

产品详情和应用

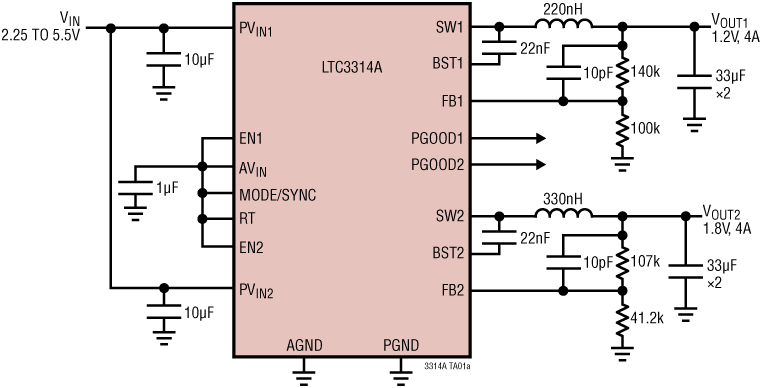

LTC3314A具有双通道单芯片同步4A降压型转换器,这些转换器采用2.2mm × 2.7mm封装,适用于具有苛刻性能要求且节省空间的应用。两个降压转换器在高达3MHz的开关频率下使用恒定频率峰值电流模式架构,可通过小型外部元件实现高效率和快速瞬态响应。LTC3314A也可配置为单路输出、2相8A降压转换器。

LTC3314A可在强制连续或脉冲跳跃模式下工作以实现低噪声,或在突发模式下工作以在轻负载条件时实现高效率。通用开关频率可通过外部电阻编程设置为默认2MHz,或通过MODE/SYNC引脚与外部振荡器同步。要降低输入纹波电流,双通道转换器会错相切换180度。

LTC3314A具有2.25V至5.5V的输入范围,可将输出调节至低至500mV。其他特性包括精密启用阈值、PGOOD信号、输出过压保护、热关断和输出短路保护。该套件采用30引脚、2.2mm × 2.7mm WLCSP封装。

应用

  • 服务器、电信电源、光学网络
  • 分布式直流电源系统(POL)
  • FPGA、ASIC、μP内核电源
  • 工业/汽车/通信
