ADI亚德诺 LTC3526 产品介绍

2026-03-09 0次

特性

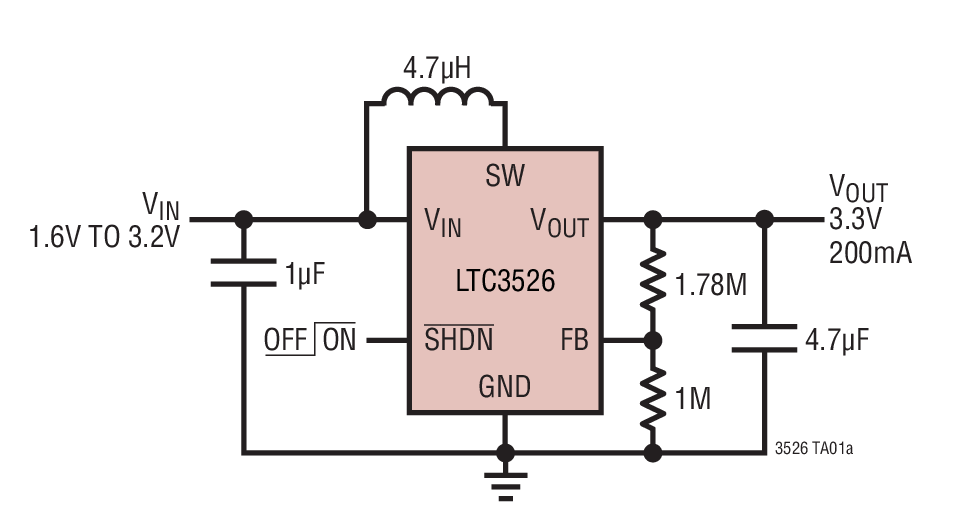

可从单节碱性 / NiMH 电池提供 3.3V/100mA 输出，或者从两节电池提供 3.3V/200mA 输出
V_IN 启动电压：850mV
V_OUT 范围：1.6V 至 5.25V

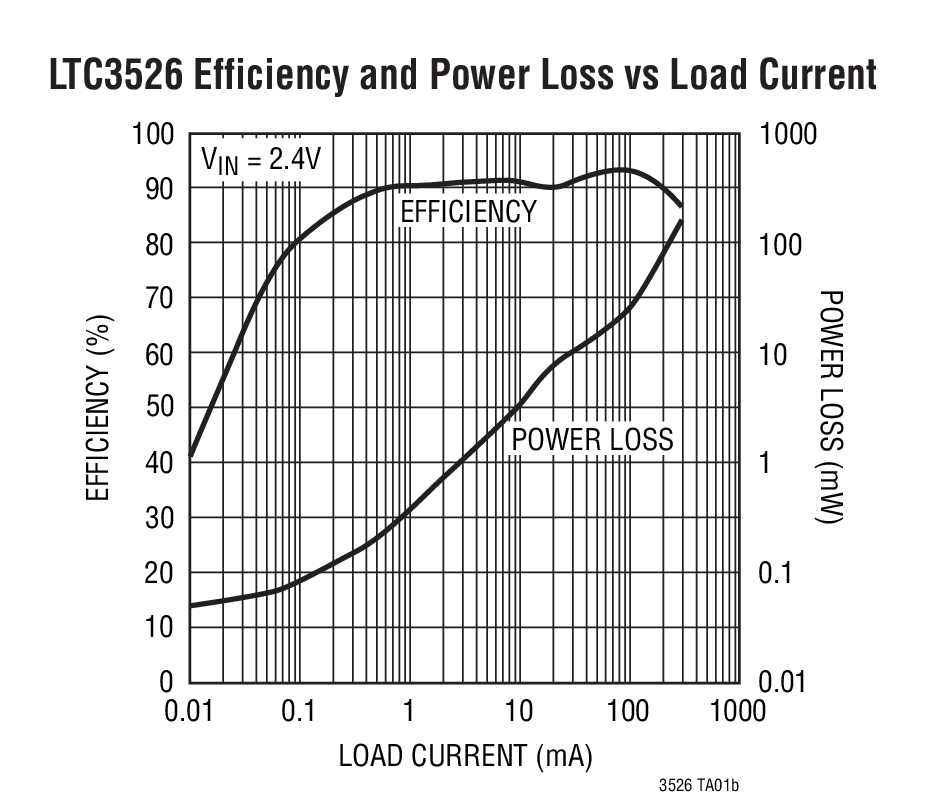

效率高达 94%
输出断接
1MHz 固定频率操作
可在 V_IN > V_OUT 的条件下操作
集成软起动功能

采用内部补偿的电流模式控制
具 9μA 静态电流的自动突发模式 (Burst Mode^®) 操作 (LTC3526)
低噪声 PWM 操作 (LTC3526B)
内部同步整流器
逻辑控制的停机 (I_Q < 1μA)
抗振铃控制

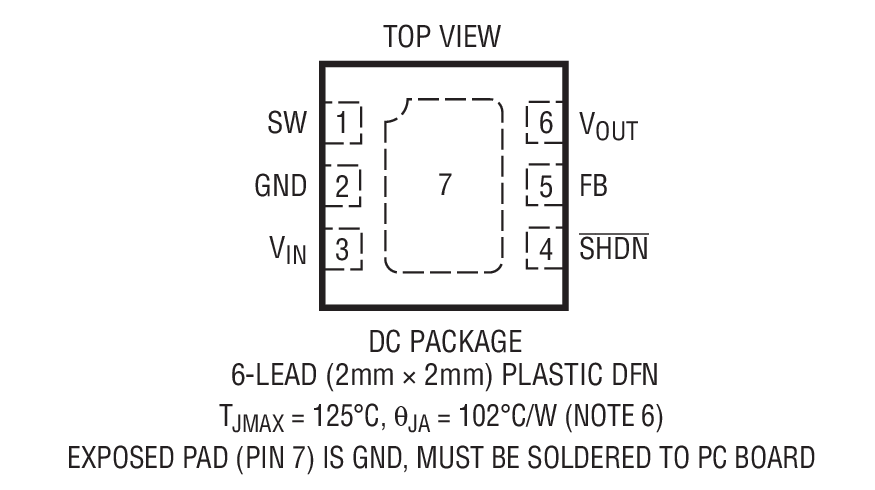

扁平 (2mm x 2mm x 0.75mm) DFN 封装

产品详情和应用

LTC3526/LTC3526B是同步固定频率升压DC/DC转换器，支持输出断开。同步整流使其能在2mm × 2mm小型DFN封装中实现高效率。启动电压为850mV，在启动之后工作电压可以低至500mV，这进一步延长了由单节AA/AAA电池供电的产品的电池续航时间。

开关频率为1MHz，这使其能够使用微型电感和陶瓷电容，尽可能减小了解决方案的尺寸。电流模式PWM设计支持内部补偿，减少了外部组件的数量。LTC3526支持在轻负载条件下使用自动突发工作模式，LTC3526B则能在轻负载条件下进行连续开关。抗鸣抑制控制电路还能在非连续模式下抑制电感，帮助缓解EMI问题。其他特性包括低关断电流可以低于1μA，其支持热关断。

LTC3526/LTC3526B采用2mm × 2mm × 0.75mm DFN封装。

针对新设计，推荐使用LTC3526L/LTC3526LB。
