特性

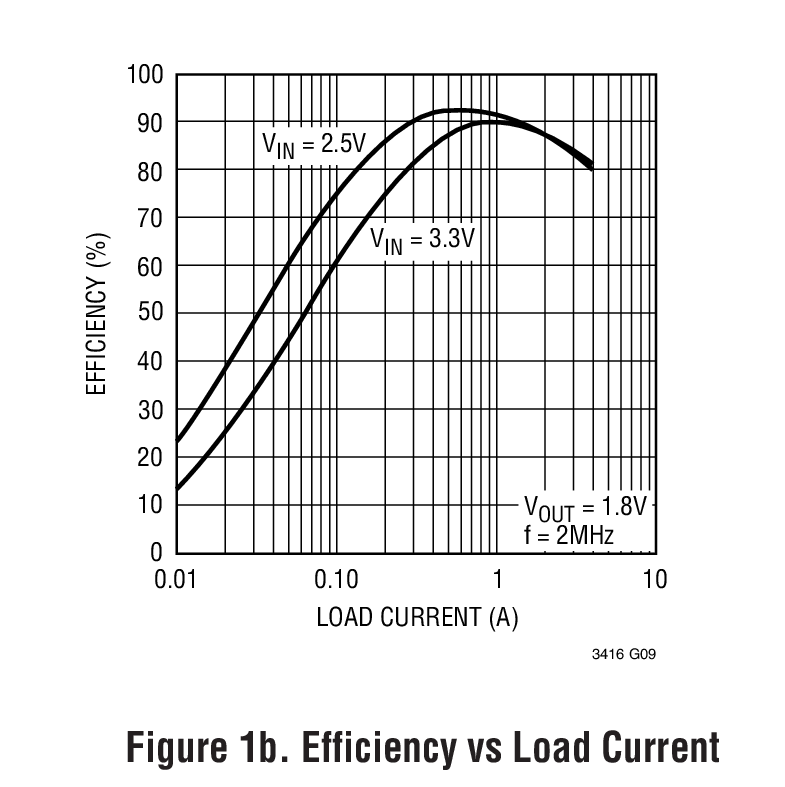

• 高效率：达 95%
• 4A 输出电流
• 低接通电阻 R_DS(ON) 内部开关：67mΩ
• 跟踪输入以提供简易的电源排序
• 可设置频率范围：300kHz 至 4MHz
• 2.25V 至 5.5V 输入电压范围
• ±2% 输出电压准确度
• 0.8V 基准可提供低输出电压
• 低压差操作：100% 占空比
• 电源良好输出电压监视器
• 过热保护

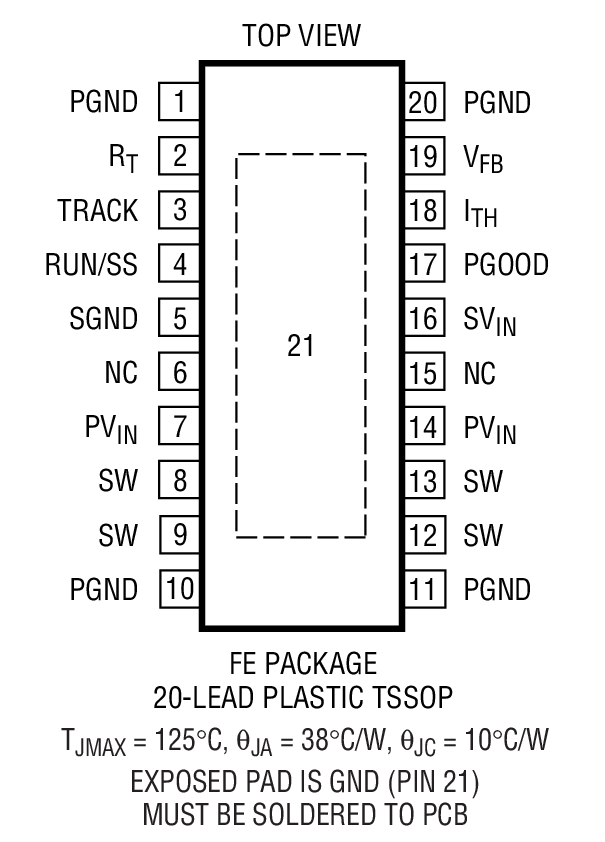

• 采用 20 引脚耐热性能增强型 TSSOP 封装



产品详情和应用

LTC^®3416 是一款高效率、单片式、同步降压型 DC/DC 转换器，该器件采用一种恒定频率、电流模式架构。其工作输入电压范围为 2.25V 至 5.5V，并可在输送高达 4A 输出电流的情况下提供一个 0.8V 至 5V 的稳定输出电压。具 67mΩ 接通电阻的内部同步电源开关提高了效率，并免除了增设一个外部肖特基二极管的需要。开关频率由一个外部电阻器设定。100% 占空比提供了低压差操作，从而延长了便携式系统中的电池使用寿命。OPTI-LOOP^® 补偿的运用使得能够在一个很宽的负载和输出电容范围内对瞬态响应进行优化。

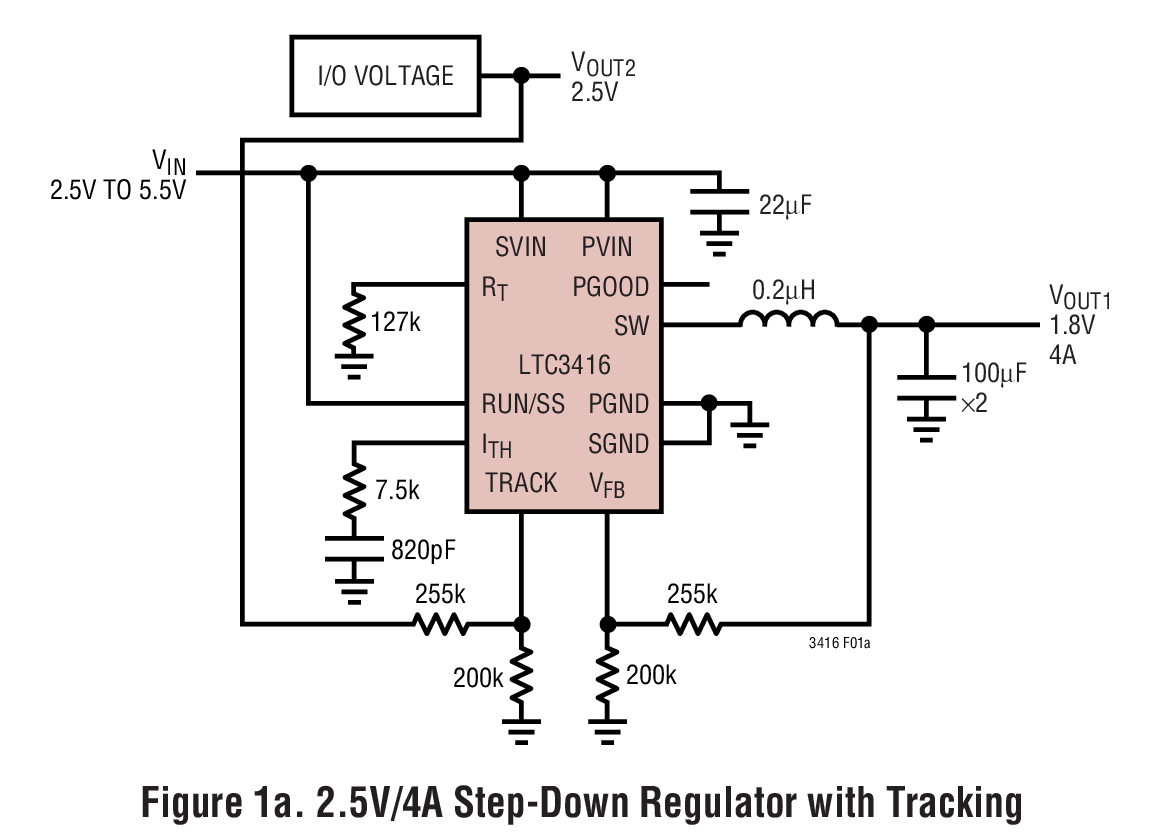

LTC3416 工作在强制连续操作模式，并提供了另一个电源轨的跟踪。强制连续操作可降低噪声和 RF 干扰，以及提供卓越的瞬态响应性能。故障保护由一个过流比较器提供，而且可调型补偿允许在一个很宽的负载和输出电容范围内优化瞬态响应。

• 便携式仪器
• 笔记本电脑
• 分布式电源系统
• 电池供电型设备
• POL 电路板电源
