特性

• 采用小型 MSOP 封装的 1.5A 开关
• 恒定的 1.25MHz 开关频率
• 高功率裸露衬垫 (MS8E) 封装
• 宽工作电压范围：3V 至25V
• 高效率 0.22Ω 开关
• 1.2V 反馈基准电压
• 固定输出电压：1.8V、2.5V、3.3V、5V
• 2% 的总输出容限
• 采用扁平的表面贴装型组件
• 低停机电流：6μA
• 可同步至 2MHz
• 电流模式环路控制
• 在所有占空比条件下具有恒定的最大开关电流额定值 *



产品详情和应用

LT^®1767 是一款 1.25MHz 单片式降压型开关稳压器。一个高效率 1.5A、0.22Ω 开关与所有必需的控制电路一起内置于芯片之中，以构成完整的高频、电流模式开关稳压器。电流模式控制提供了快速瞬态响应和超卓的环路稳定性。

新型设计方法在很宽的工作范围和高开关频率下实现了高效率。一个低压差内部稳压器在宽输入范围内 (从 24V 系统到锂离子电池) 保持了一致的性能。1mA 的工作电源电流改善了效率，特别是在较低的输出电流条件下。停机模式将静态电流减小至 6μA。最大开关电流在所有占空比条件下均保持恒定。同步功能可提供一个外部逻辑电平信号，以把内部振荡器频率从 1.5MHz 提高到 2MHz。

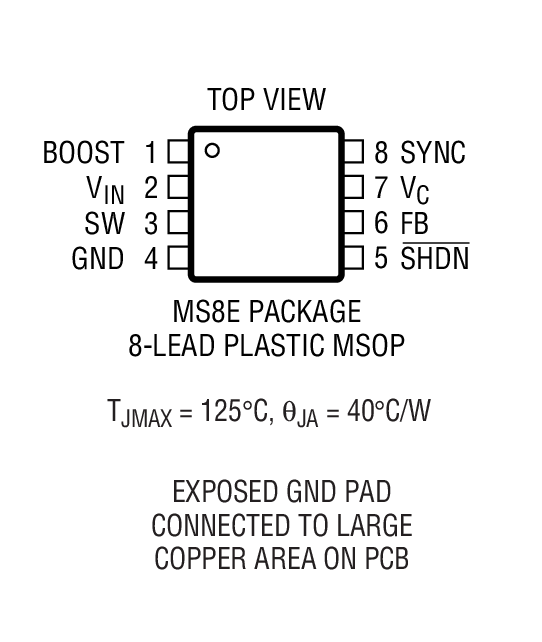

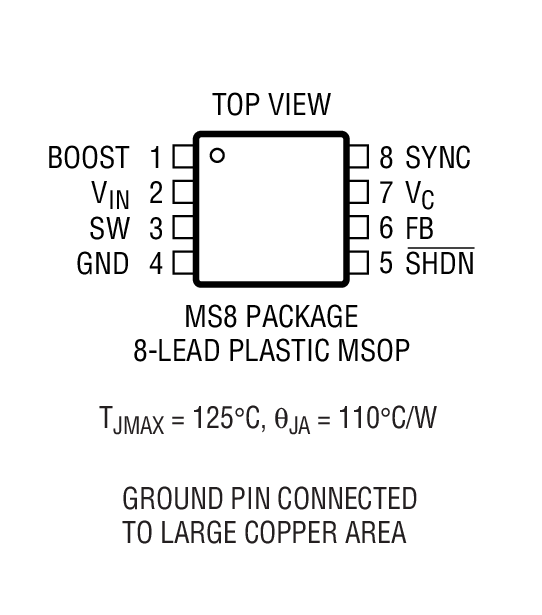

LT1767 采用 8 引脚 MSOP 熔接引线框架封装和低热阻裸露衬垫封装。提供了完整的逐周期电流限制和热停机功能。高频操作允许减小输入和输出滤波组件和采用片式电感器。

• DSL 调制解调器
• 便携式计算机
• 墙上适配器
• 电池供电型系统
• 分布式电源
