特性

• 较宽工作范围
  • 4.5V至60V宽的输入电压范围
  • 0.8V至24V较宽输出电压范围
  • R_SENSE或电感DCR电流检测
  • 固定180°错相工作
  • 100kHz至2.2MHz可调开关频率
  • 独立使能和PGOOD
  • 采用无铅(Pb)、7mm x 7mm、32引脚TQFP封装
• 增强功效
  • 低阻抗栅极驱动器提高效率
  • 轻载条件下DCM工作
  • 辅助自举LDO
• 在恶劣工业环境下工作可靠
  • 可独立调节软启动/停止或跟踪
  • 短路条件下，电流可选的折返式限流或闭锁限制MOSFET热耗散
  • 工作在-40°C至+125°C温度范围
  • 输出过压和过热保护

产品详情和应用

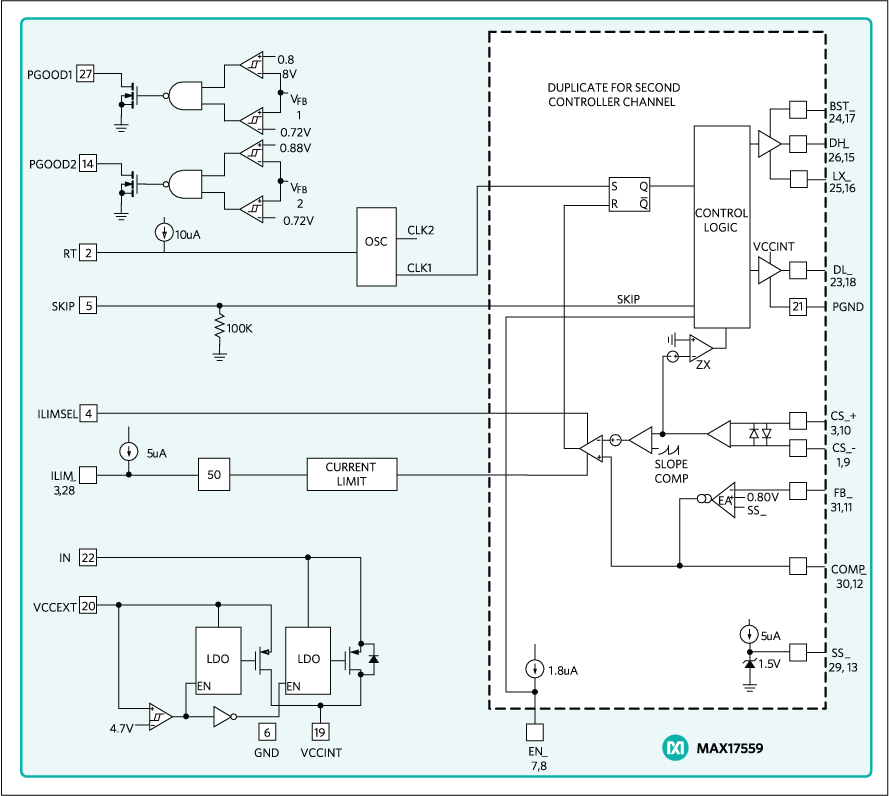

MAX17559为一颗双路输出、同步降压型控制器，用于驱动nMOSFET。器件采用峰值电流控制模式、固定频率架构。

两路输出可配置作为独立电压轨。两路输出180°错相工作，最大程度减小输入电容。

IC支持检测电流时使用外部电流检测电阻提高精度，或使用电感DCR提高系统效率。短路条件下，折返式限流或闭锁限制MOSFET功耗。

IC为每路输出提供可独立调节软启动/停止，启动时单调进入预偏置输出状态。IC可配置为PWM或DCM工作模式，取决于采用固定频率工作还是希望提高轻载效率。

IC工作在-40°C至+125°C温度范围，采用无铅(Pb)、7mm x 7mm、32引脚TQFP封装。

应用

• 电脑数控
• DC动力系统分配
• 工业电源
• 运动控制
• 可编程逻辑控制器
