ADI亚德诺 LT8641 产品介绍

2026-03-09 0次

特性

Silent Switcher^® 架构
- 超低EMI辐射
- 展频
高频高效率

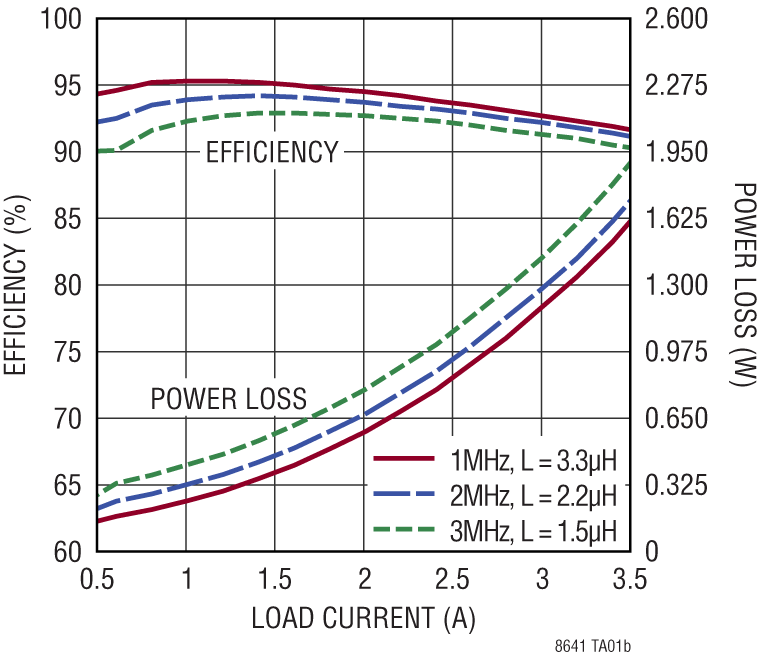

- 高达95%效率（1MHz，12V_IN至5V_OUT时）
- 高达94%效率（2MHz，12V_IN至5V_OUT时）
宽输入电压范围：3V至65V
最大连续输出电流：3.5A，5A峰值瞬态输出
最短快速导通时间：35ns

超低静态电流突发模式^®工作
- 2.5μA I_Q（调节12V_IN至3.3V_OUT）
- 输出纹波< 10mV_P-P
所有条件下均具有低压差：130mV (1A)
可在过载情况下安全地承受电感饱和
可调及可同步频率范围：200kHz至3MHz
峰值电流工作模式
输出软启动和跟踪

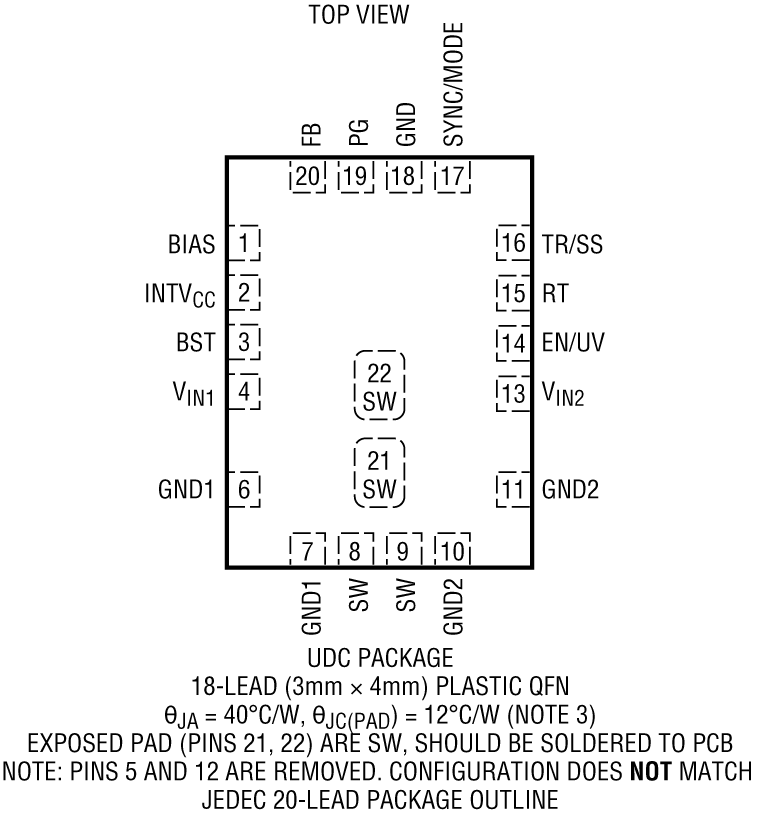

小型18引脚3mm × 4mm QFN封装
通过AEC-Q100汽车应用认证

产品详情和应用

LT8641 降压型稳压器采用 Silent Switcher 架构，专为较大限度地降低 EMI / EMC辐射并在高达 3MHz 的频率下提供高效率而设计。其单片式结构采用 3mm x 4mm QFN 封装进行组装，内置了集成型电源开关和所有必要的电路，因而造就了一款 PCB 占板面积极小的解决方案。2.5μA 的超低静态电流 (当输出处于全面调节状态) 可实现那些要求在非常小负载电流条件下获得高效率的应用。在任何负载下 (从零电流至满电流) 皆可保持出色的瞬态响应，而且输出电压纹波低于 10mV_P-P。

LT8641 可在高频条件下实现高 V_IN 至低 V_OUT 转换，并具有 35ns 的快速最小顶端开关导通时间。器件运作在过载情况下是安全的，即使采用了饱和电感器也不例外。

基本功能内置于器件之中并且简单易用：一个漏极开路 PG 引脚负责在输出处于调节状态时发出指示信号。SYNC/MODE 引脚用于在突发模式、脉冲跳跃或扩频模式之间做出选择，另外还实现至一个外部时钟的同步。软起动和跟踪功能通过 TR/SS 引脚来使用。一个准确的使能门限可采用 EN/UV 引脚设定，而一个位于 RT 引脚的电阻器则负责设置开关频率。

应用

汽车和工业电源
通用降压
GSM 电源
