特性

• 100μA 静态电流
• 可在 V_IN 低至 1.5V 的情况下工作
• 600kHz 固定频率操作
• 可在满负载条件下启动
• 低电池电量检测器在器件的停机模式中处于运行状态
• 在轻负载时自动地执行突发模式 (Burst Mode^®) 操作 (LT1317)
• 在轻负载条件下执行连续开关操作 (LT1317B)
• 低 V_CESAT 开关：300mV (在 500mA)
• 与 LT1307 / LT1307B 具有引脚对引脚的兼容性



产品详情和应用

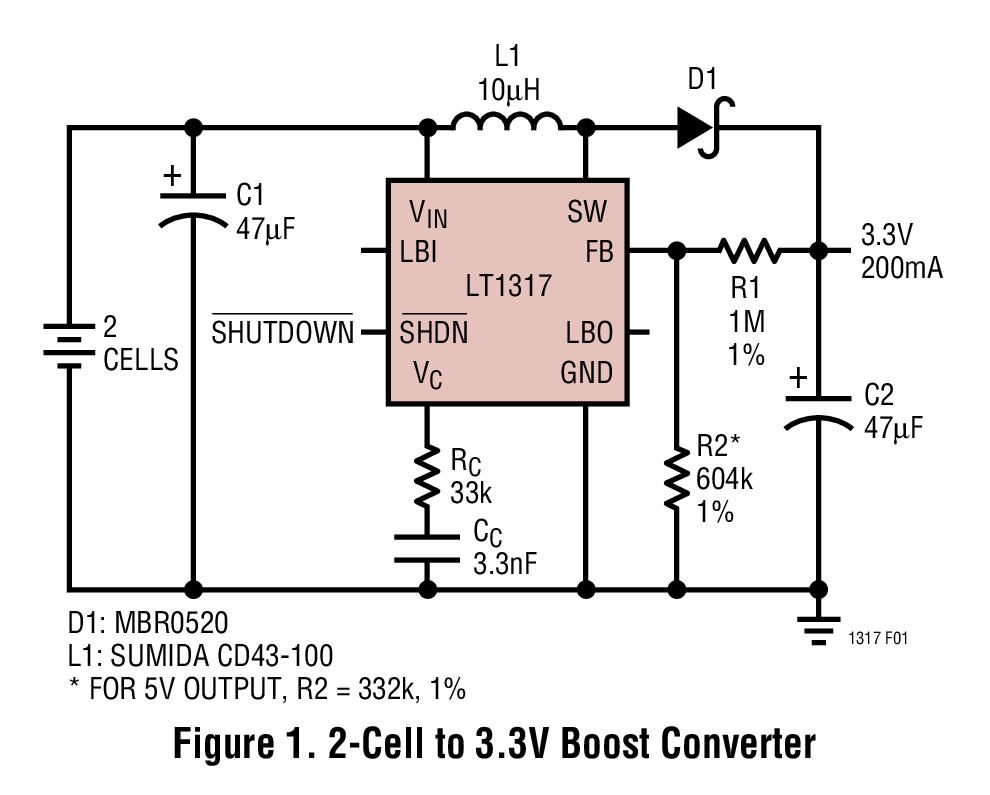

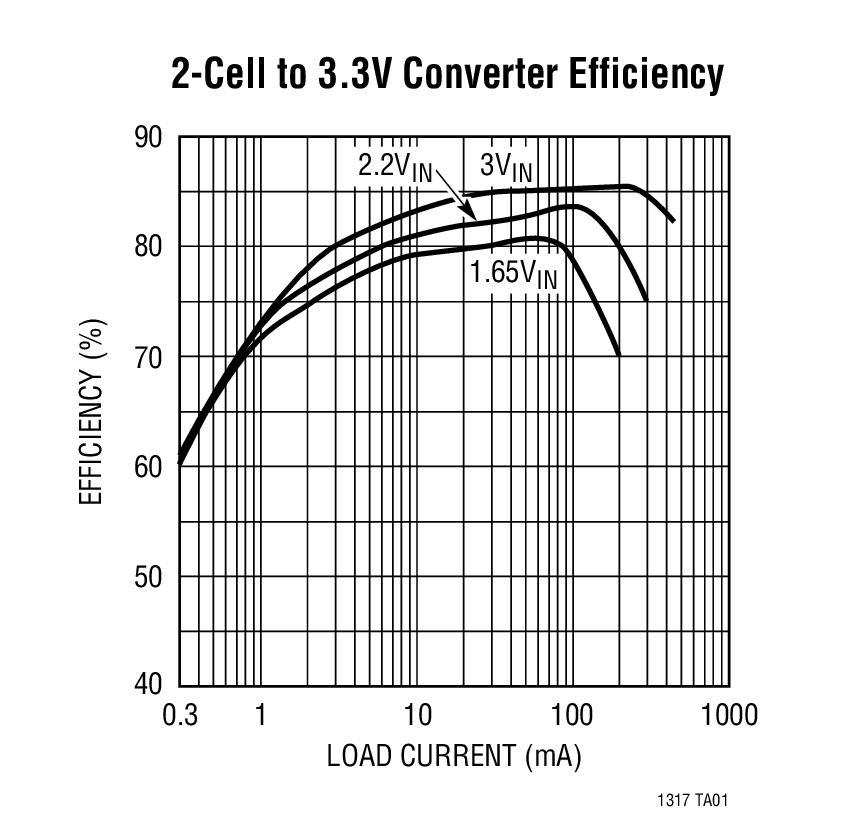

LT^®1317 / LT1317B 是微功率、固定频率升压型 DC/DC 转换器，可在 1.5V 至 12V 的宽输入电压范围内工作。LT1317在轻负载条件下自动地转换至省电的突发模式操作。在 300μA 至 200mA 的宽广负载范围内保持了高效率。突发模式操作期间的峰值开关电流在大多数工作情况下保持低于 250mA，从而实现了低输出纹波电压，即使在高输入电压条件下也不例外。LT1317B 在轻负载时并不转换至突发模式操作，因而消除了低频输出纹波，为此付出的代价是降低了轻负载效率。

LT1317 / LT1317B 包含一个具有 200mV 基准的内部低电池电量检测器，该检测器在器件进入停机模式时保持在运行状态。

LT1317 的无负载静态电流为 100μA，并在停机模式中降至 30μA。内部 NPN 电源开关可传输一个 500mA 电流，产生的电压降仅为 300mV。

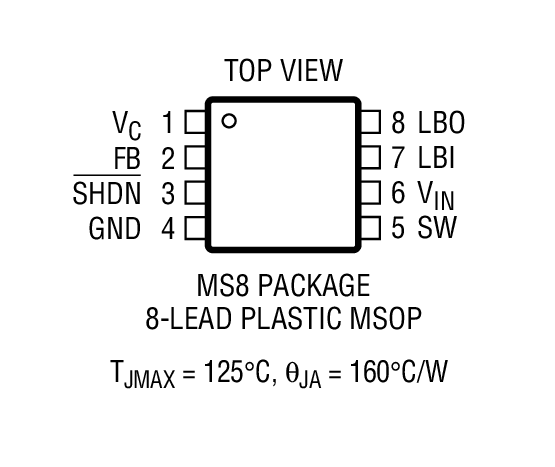

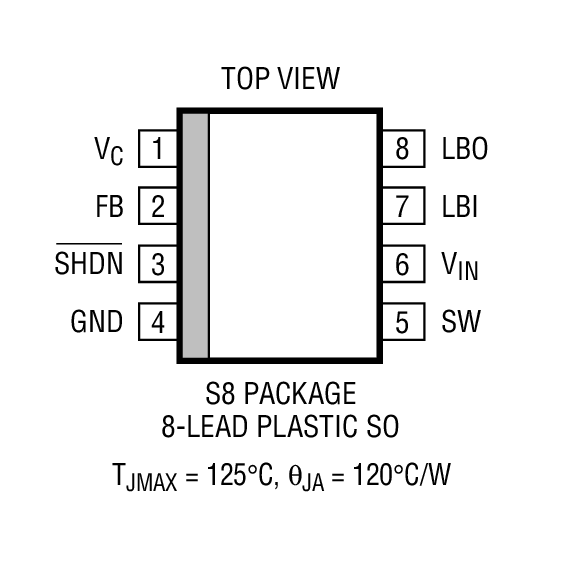

LT1317 / LT1317B 可提供 MS8 封装和 SO-8 封装。

• 蜂窝电话
• 无绳电话
• 寻呼机
• GPS 接收机
• 电池备份
• 便携式电子设备
• 血糖仪
• 诊断医疗仪表
