ADI亚德诺 MAX1605 产品介绍

2026-03-09 0次

特性

可调输出电压高达30V
单个锂离子电池提供20V时电流为20mA
效率为88%
开关频率高达500kHz
可选电感电流限制（125mA、250mA或500mA）
工作电源电流：18µA
关断电流：0.1µA
采用两种小型封装
- 6引脚TDFN
- 6引脚SOT23封装

产品详情和应用

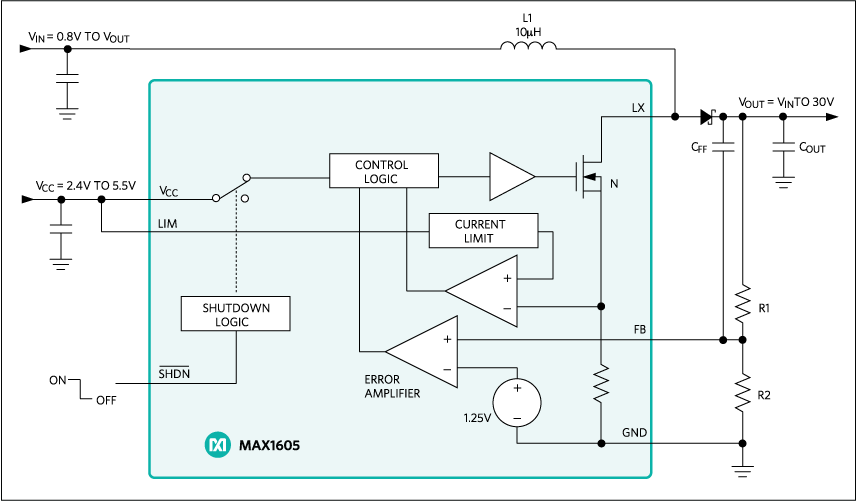

MAX1605升压转换器包含一个0.5A内部开关，采用小型6引脚SOT23封装。该IC的工作电源电压范围为+2.4V至+5.5V，但可以在输出端将低至0.8V的电池电压升压至高达30V。

MAX1605采用专门的控制方案，可在宽负载范围内提供高效率。内部0.5A MOSFET减少了外部元件数量，高开关频率（高达500kHz）支持使用小型表贴元件。电流限制可设置为500mA、250mA或125mA，便于用户在低电流应用中减小输出纹波和元件尺寸。

其他特性包括低静态电源电流和省电的关断模式。MAX1605非常适合用于电流要求低的小型LCD面板，但也可用于其他应用。提供了MAX1605EVKIT评估套件（EV套件）以帮助加快设计。

应用

蜂窝电话/无绳电话
手持终端
LCD偏置发生器
数字助理
掌上电脑
PDA及其它手持设备
