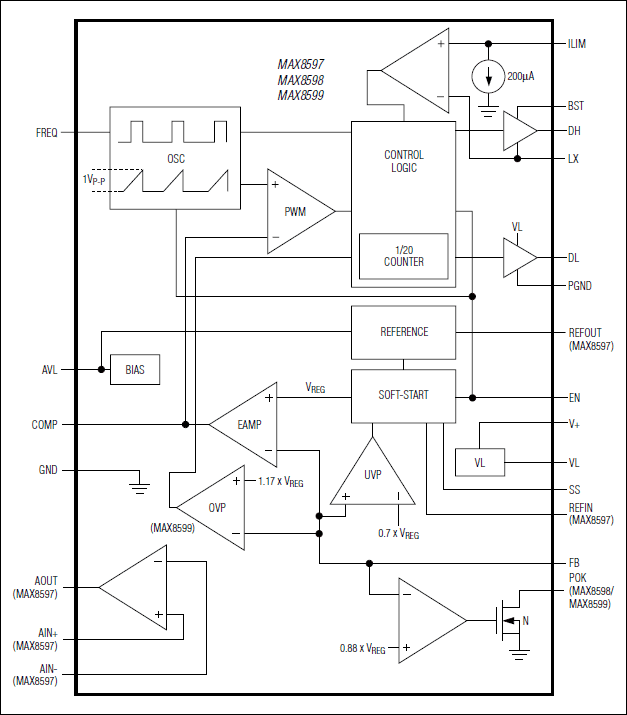

MAX8597/MAX8598/MAX8599电压模式PWM降压控制器设计用于工作在4.5V至28V输入电压、产生低至0.6V输出电压的应用中。专有的开关算法可在低压差设计中将占空比扩展至> 99.5%。与采用p沟道高边MOSFET来实现高占空比的传统降压型稳压器不同，MAX8597/MAX8598/MAX8599驱动n沟道MOSFET，可实现高效率和大电流的设计。

MAX8597提供20引脚、薄型QFN封装，设计用于采用模拟信号来控制输出电压、且具有可调偏移的应用中，例如直流风扇转速控制。这可由内部的自由运放来实现。MAX8597的目标应用包括需要跟踪输出电压的芯片组、ASIC以及DSP内核和I/O电源输出。MAX8598/MAX8599提供16引脚、薄型QFN封装，并且不具有自由运放、基准输入和基准输出，但提供一路漏极开路的电源就绪输出。

MAX8597/MAX8598/MAX8599允许带有输出预偏置电压启动，用于备份电源或跟踪器件可能会在使能MAX8597/MAX8598/ MAX8599之前对输出电容充电的应用。另外，MAX8599还具有输出过压保护功能。

这些控制器还具有无损耗的高边电感峰值电流检测、可调节的电流限制和打嗝模式短路保护功能。开关频率可通过外部电阻调整为200kHz至1.4MHz。宽频率范围结合宽带误差放大器，可在用户优化成本、尺寸和效率时提供灵活的回路补偿方案。

应用

• 芯片组供电
• 非隔离型电源模块
• 跟踪电源(MAX8597)
• 变速直流风扇电源(MAX8597)
