ADI亚德诺 ADP5071 产品介绍

2026-03-09 0次

特性

宽输入电源电压范围：2.85 V至15 V
产生调节良好的独立电阻可编程V_POS和V_NEG输出
升压调节器产生V_POS输出
- 可调正输出至39 V
- 集成2.0 A主开关
- 可选单端初级电感转换器(SEPIC)配置用于自动升压/降压
反相稳压器产生V_NEG输出
- 可调负输出至V_IN − 39 V
- 集成1.2 A主开关

正输出和负输出均能真正关断
1.2 MHz/2.4 MHz开关频率，可选外部频率同步范围为1.0 MHz至2.6 MHz
电阻可编程软启动定时器
压摆率控制，降低系统噪声
各自独立的精确使能和灵活的启动序列控制支持对称启动、V_POS优先或V_NEG优先
错相工作
UVLO、OCP、OVP和TSD保护

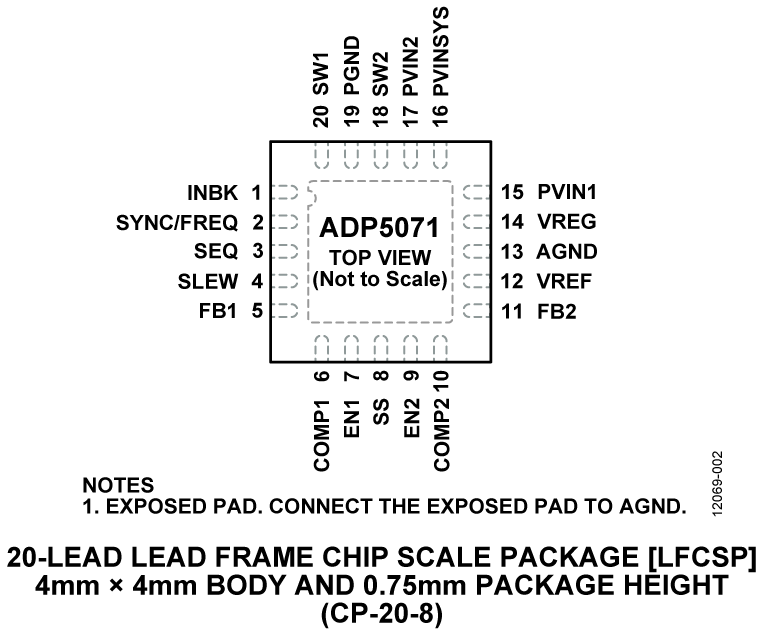

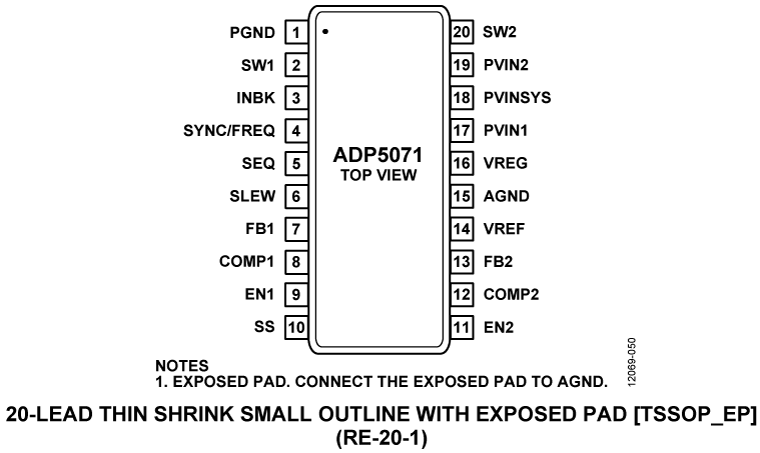

4 mm × 4 mm、20引脚LFCSP和20引脚TSSOP
结温范围：-40°C至+125°C

产品详情和应用

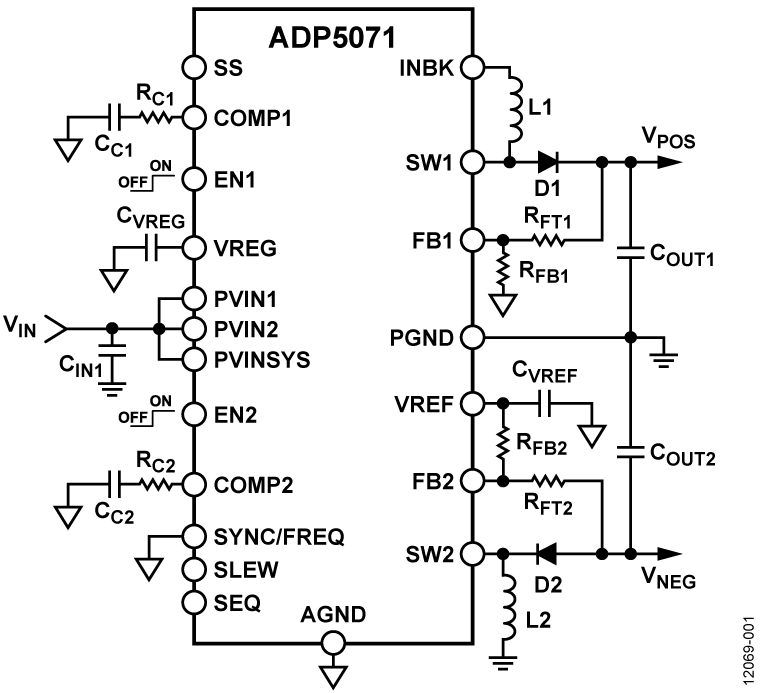

ADP5071是一款双通道高性能DC-DC稳压器，可产生独立调节的正供电轨和负供电轨。

2.85 V至15 V的输入电压范围支持各种应用。两个稳压器中的集成主开关可产生高达+39 V的可调正输出电压，以及低至输入电压以下−39 V的负输出电压。

ADP5071以引脚选择的1.2 MHz/2.4 MHz开关频率工作。ADP5071可与外部振荡器在1.0 MHz至2.6 MHz范围内同步，从而轻松滤除敏感应用中的噪声。两个稳压器针对MOSFET驱动级实现可编程压摆率控制电路，从而减少电磁干扰(EMI)。

灵活的启动时序控制提供手动使能、同步模式、正电源优先和负电源优先选项。

ADP5071内置固定的或电阻可编程的软启动定时器，可防止上电时产生浪涌电流。关断期间，两个稳压器完全断开输入电源负载，实现真正的关断。
