特性

• 输入电压范围：2.5V 至 18V
• 在启动之后可在低至 V_IN = 250mV 的条件下运行
• 输出电压范围：0.8V 至 18V
• 5A 输出电流 (在降压模式中，对于 V_IN > 6V)
• 3A 输出电流 (对于 V_IN = 3.6V，V_OUT = 5V)
• 可编程开关频率：400kHz 至 2MHz
• 可与一个频率高达 2MHz 的外部时钟实现同步
• 准确的运行比较器门限
• 突发模式 (Burst Mode^®) 操作，无负载 I_Q = 35μA
• 超低噪声降压-升压 PWM
• 电流模式控制
• 最大功率点控制
• 电源良好指示器
• 内部软起动

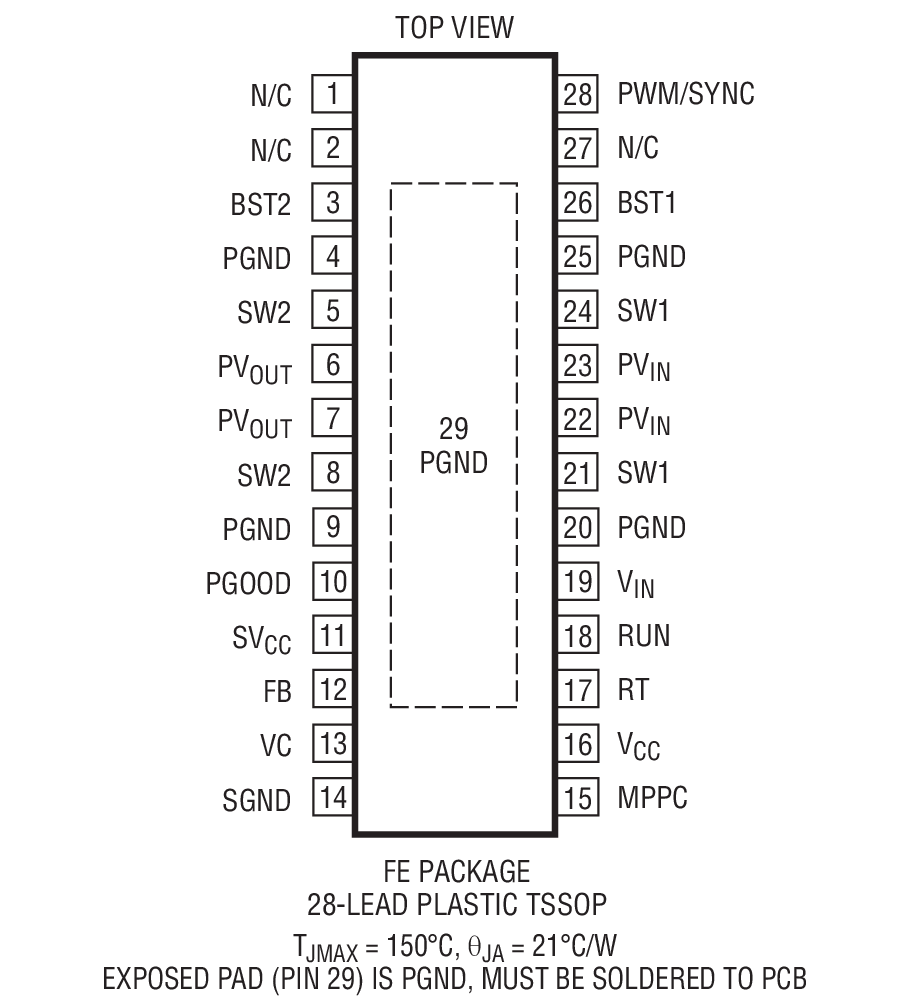

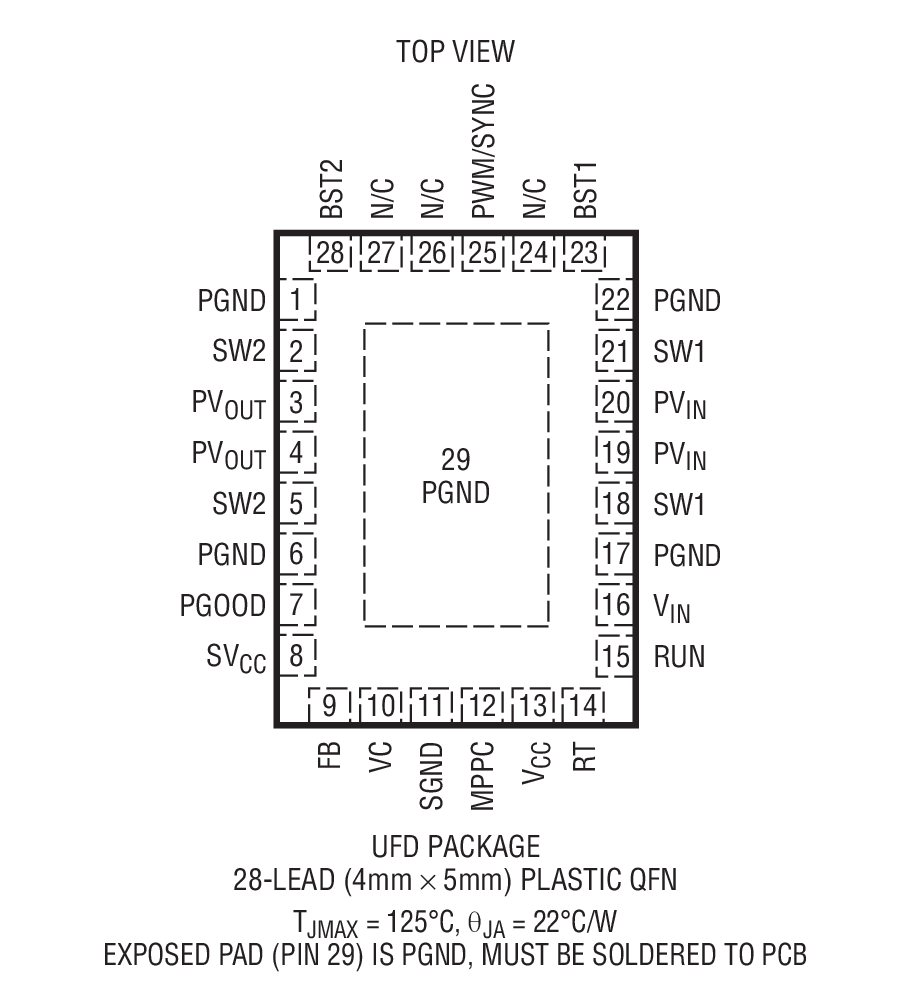

• 28 引脚 4mm x 5mm QFN 和 TSSOP 封装

产品详情和应用

LTC^®3119 是一款高效率、18V、单片式、降压-升压型转换器，该器件能够提供高达 5A 的连续输出电流。丰富齐全的功能集成和非常低电阻内部电源开关较大限度地缩减了总体解决方案占板面积，甚至对于要求严苛的应用也不例外。一种专有的四开关 PWM 架构可在输入电压高于、低于、或等于输出电压的情况下提供无缝的低噪声操作。

外部频率编程以及采用一个内部 PLL 的同步实现了 400kHz 至 2MHz 宽开关频率范围内的操作。2.5V 至 18V 的宽输入范围非常适合采用未调整电源 (包括电池组和后备电容器) 的操作。在启动之后，操作可在低至 250mV 的输入电压下进行。

该器件的其他特点包括：输出短路保护、热过载保护、小于 3μA 的停机电流、电源良好指示器、突发模式操作和最大功率点控制。

LTC3119 采用耐热性能增强型 28 引脚 4mm x 5mm QFN 封装和 TSSOP 封装。

• 宽输入范围电源
• 单节至 4 节锂电池供电型产品
• RF 电源
• 太阳能电池充电器
• 系统后备电源
• 铅酸电池至 12V 稳压器
