特性

• 无需变压器 “第三绕组” 或光隔离器

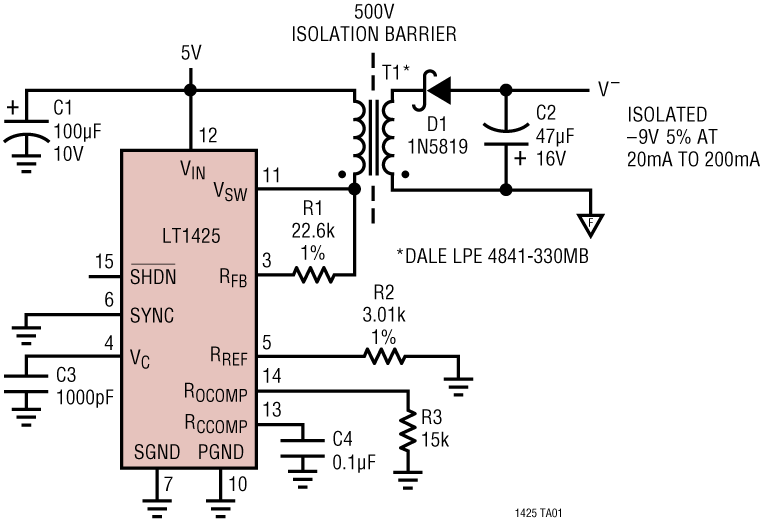

• 准确度达 ±5% 的输出电压，无需用户修整 (见下面的电路)
• 可利用电阻器设置的输出电压
• 稳压保持良好进入不连续模式 (轻负载)
• 可任选的负载补偿
• 工作频率：285kHz
• 可容易地同步至外部时钟

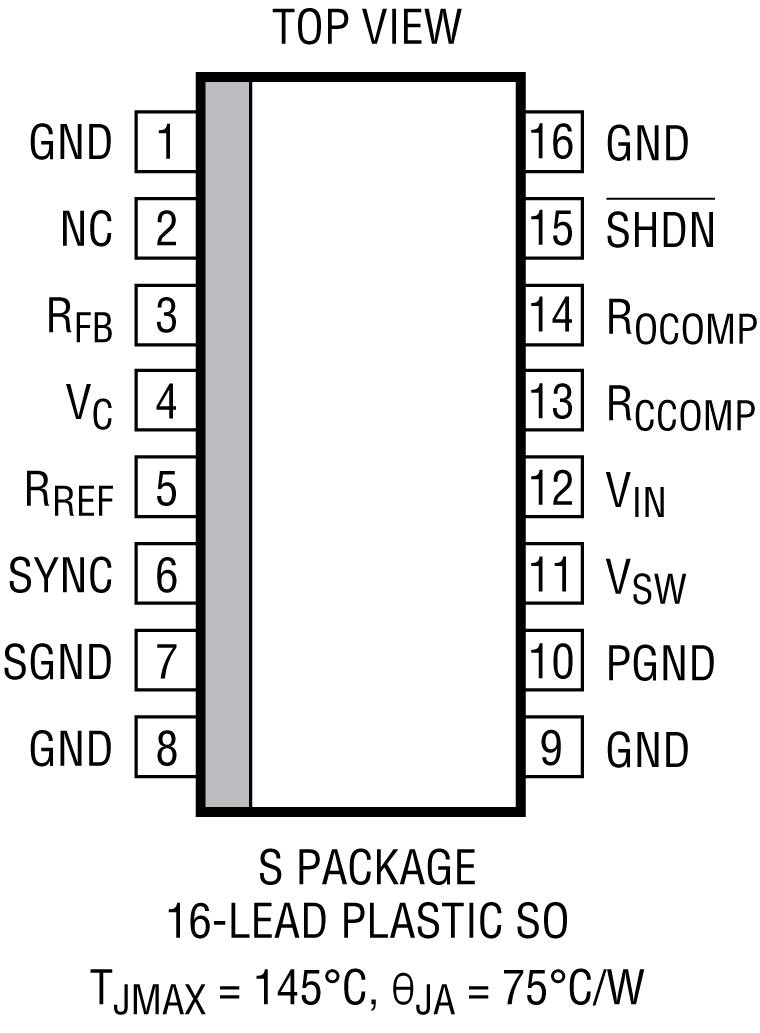

• 采用 16 引脚窄体 SO 封装

产品详情和应用

LT1425 是一款单片式、高功率开关稳压器，专为隔离型反激式拓扑而特别设计。无需“第三绕组”或光隔离器；该集成电路直接从主端反激波形检测隔离式输出电压。一个高电流、高效率开关与所有的振荡器、控制器和保护电路一起集成在芯片之内。

LT1425 采用 3V 至 20V 的输入电源电压工作，且仅吸收7mA 的静态电流。该器件能够在未采用外部功率器件的情况下输送高达 6W 的输出功率。通过运用电流模式开关方法，LTC1425 实现了卓越的 AC 和 DC 电压调节性能。

LT1425 拥有其他开关稳压器 IC 所不具备的诸多特性。其独特的控制电路能够在大多数应用中保持良好的稳压进入不连续模式。可任选的负载补偿电路实现了负载调节性能的改善。对于待用操作，一种在外部激活的停机模式可以把总电源电流减小至 15μA。

应用

• 隔离型反激式开关稳压器
• 以太网隔离式 5V 至 –9V 转换器
• 医疗仪器
• 隔离式电信电源
