特性

• 可从 2V 电源提供高达 220mA 输出电流 (在 5V)
• 电源电压低至 1.8V

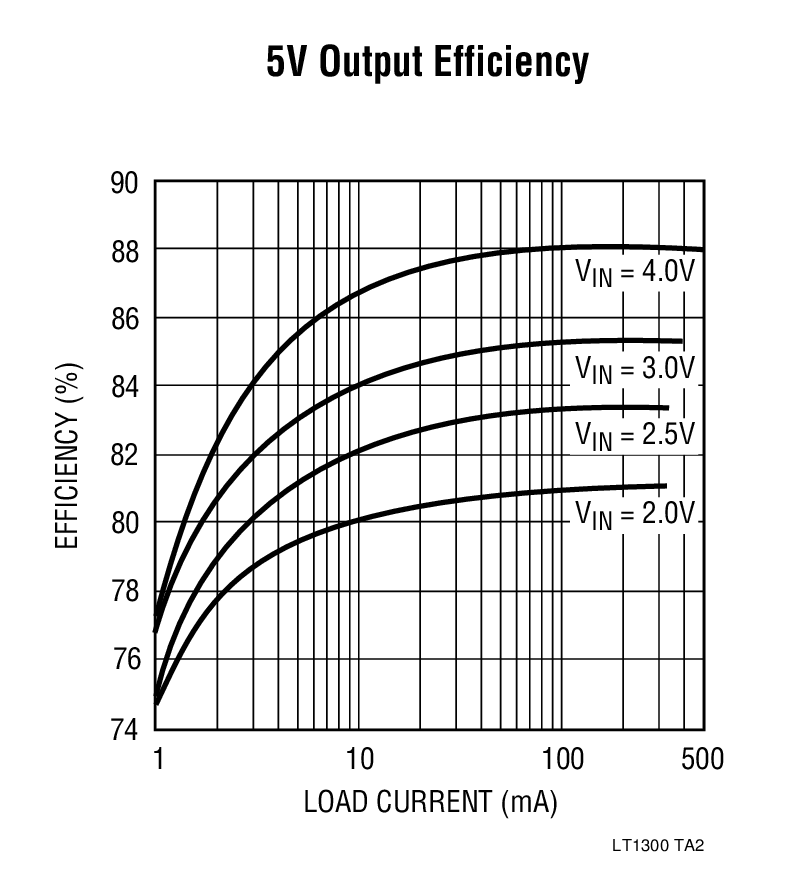

• 效率高达 88%
• 小电感器 – 10μH
• 120μA 静态电流
• 停机模式把电源电流降至 10μA
• 可编程的 3.3V 或 5V 输出
• I_LIM 引脚负责设置峰值开关电流
• 低 V_CESAT 开关：典型值为 170mV (在 1A)
• 可使用便宜的表面贴装型电感器

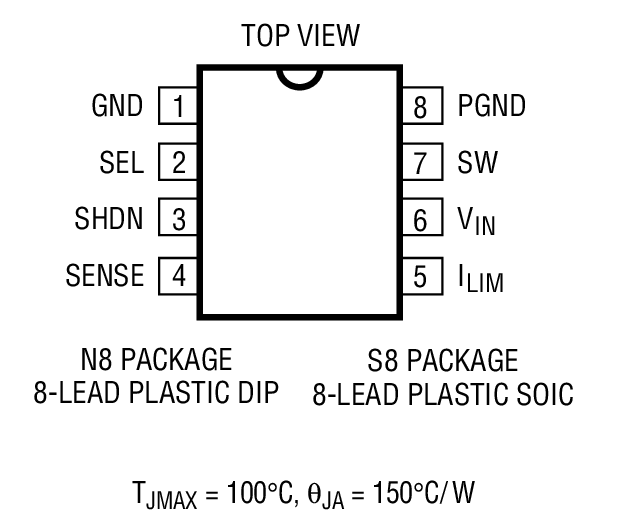

• 8 引脚 DIP 封装或 SOIC 封装



产品详情和应用

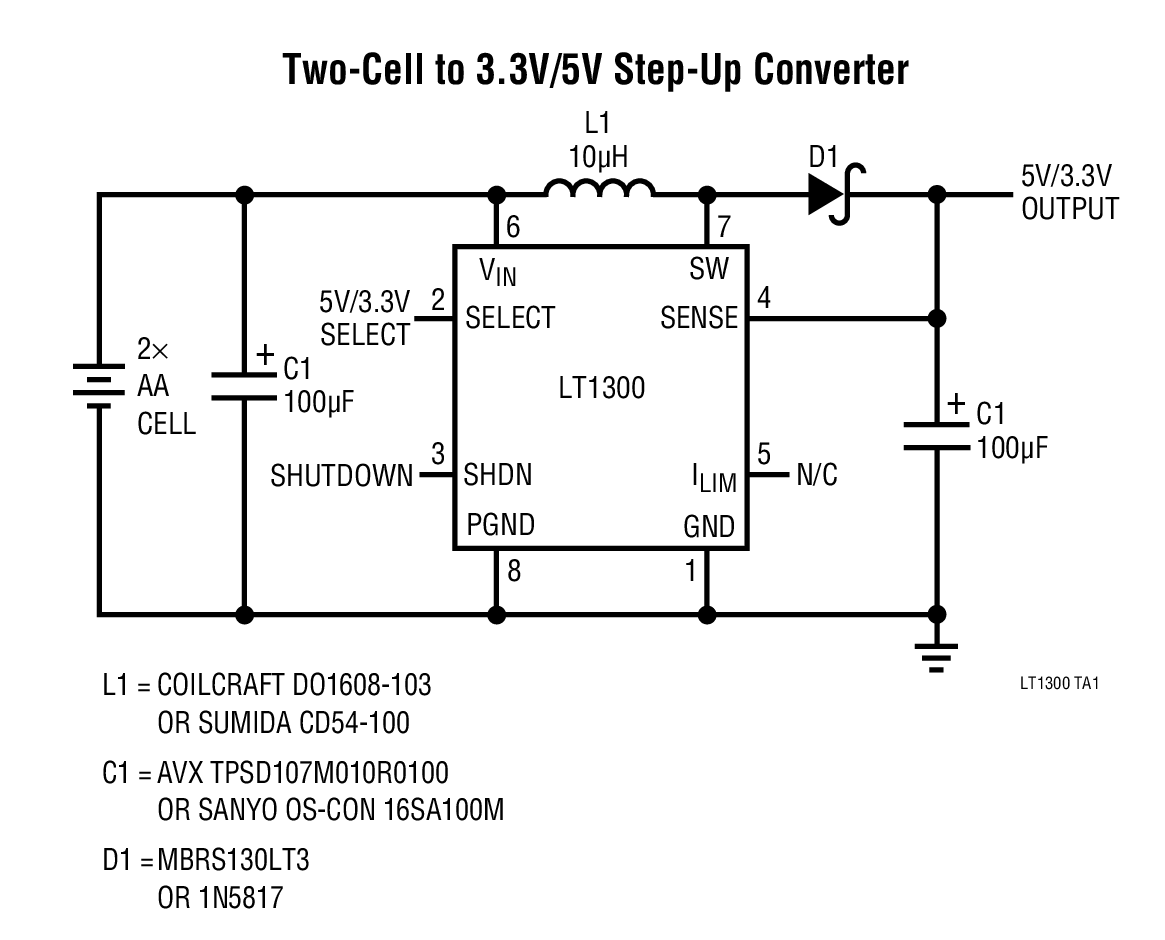

LT1300是一款采用突发模式 (Burst Mode^®) 操作的微功率升压型 DC/DC 转换器。该器件能够从一个两节电池输入提供 5V 或 3.3V 输出。LT1300 具有利用一个逻辑控制输入提供的可编程 5V 或 3.3V 输出、120μA 的无负载静态电流、和一个可把电源电流减小至 10μA 的停机引脚。片内电源开关在 1A 开关电流条件下具有一个 170mV 的低饱和电压，这比先前的设计降低了 4 倍。一个 155kHz 内部振荡器允许使用极小的表面贴装型电感器和电容器。该器件的操作在 1.8V 输入条件下得到保证。这使得可从电池吸取更多的电能，从而延长工作寿命。I_LIM 引脚可用于借助单个电阻器来设置峰值开关电流，因而允许在较轻负载应用中使用比较便宜和较小的电感器和电容器。LT1300 采用 8 引脚 SOIC 封装，从而较大限度降低了电路板空间要求。如果需要 5V/12V 可选输出转换器，请参见 LT1301 的相关信息。假如需要更大的输出电流，则请查阅 LT1302 的有关资料。

• 掌上型电脑
• 便携式仪器
• 条形码扫描仪
• DC/DC 转换器模块替代产品
• 电池备份电源
• 个人数字助理
• PCMCIA 卡
