ADI亚德诺 MAX20810 产品介绍
2026-03-09
0次
特性
- 功率密度高，元件数量少
- 紧凑型 4.3mm x 6.55mm、16 引脚 FC2QFN 封装
- 内部补偿
- 单电源操作，并集成用于偏置生成的 LDO
- 宽工作范围
- 2.7V 至 16V 输入电压范围
- 输出电压范围：0.4V 至 5.8V
- 可配置开关频率：500kHz 至 2MHz
- 结温范围：–40°C 至 +125°C
- 优化的性能和效率
- 峰值效率：93.8% (VDDH = 12V 且 VOUT = 1.8V)
- 通过可选的外部偏置输入电源实现高效率
- AMS 可改善负载瞬态响应性能
- 差分远程检测
- PMBus 接口
- 在 0.4V 至 0.8V 基准范围内提供自适应电压调节
- 通过 PMBus 遥测功能，监测输出电流、输出电压、输入电压和结温
产品详情和应用

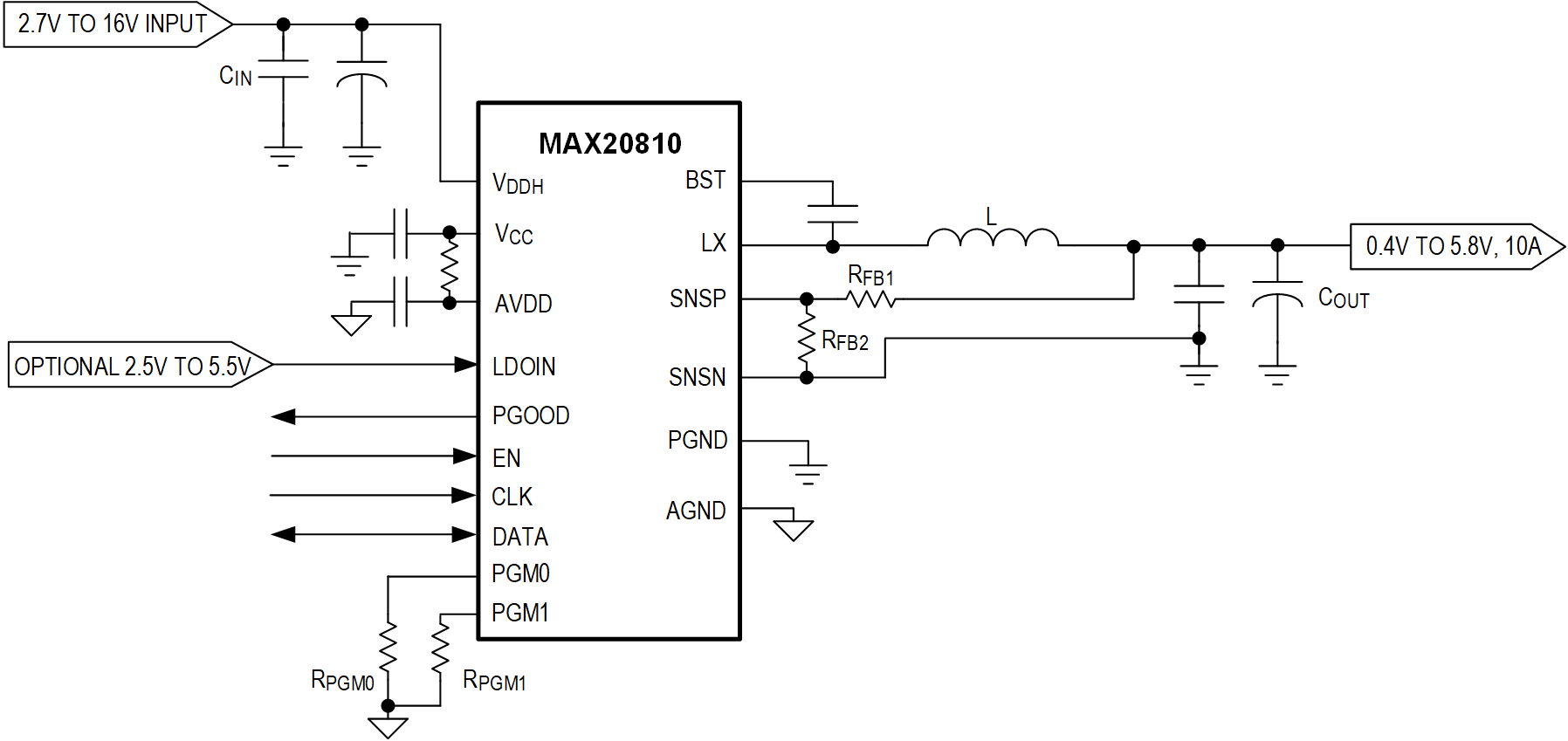

MAX20810 是一款全集成式高效降压型 DC-DC 开关稳压器，具有 PMBus 接口。该套件采用 2.7V 至 16V 输入电源供电，支持 0.4V 至 5.8V 输出调节范围，提供高达 10A 负载电流。
该套件的开关频率可在 500kHz 至 2MHz 之间进行配置，并且能够优化尺寸和性能设计。

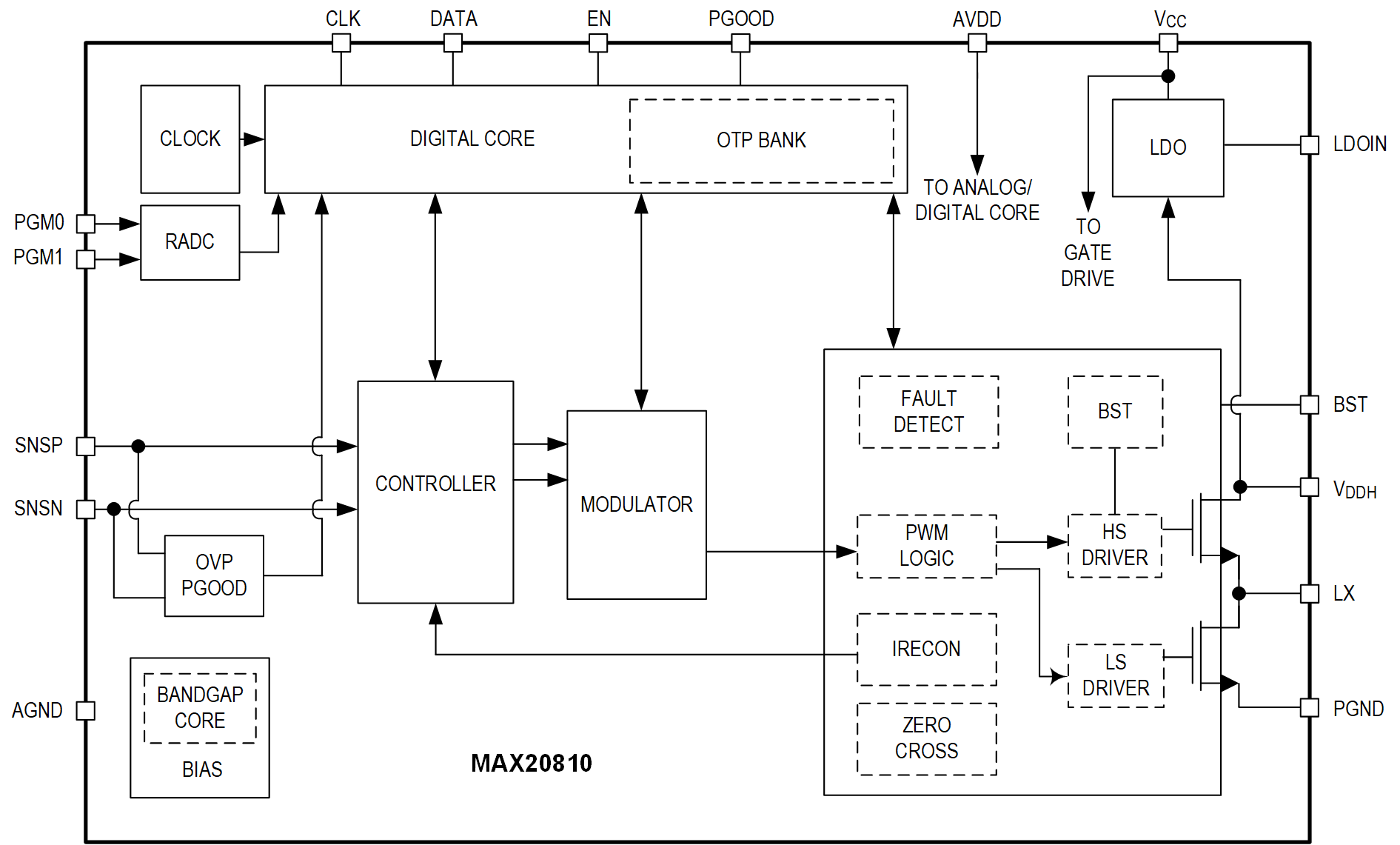

MAX20810 采用具有内部补偿的固定频率、电流模式控制。该 IC 采用可选的先进调制方案 (AMS) 来提供更高的快速负载瞬变性能。通过将引脚绑定电阻从 PGM_ 引脚连接到地或使用 PMBus 命令，可以选择操作设置和可配置功能。
该 IC 具有内部 1.8V LDO 输出，为栅极驱动器 (VCC) 和内部电路 (AVDD) 供电。该套件还包含可选的 LDO 输入引脚 (LDOIN)，可以连接 2.5V 至 5.5V 偏置输入电源来实现更高效率。
该 IC 具有多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。

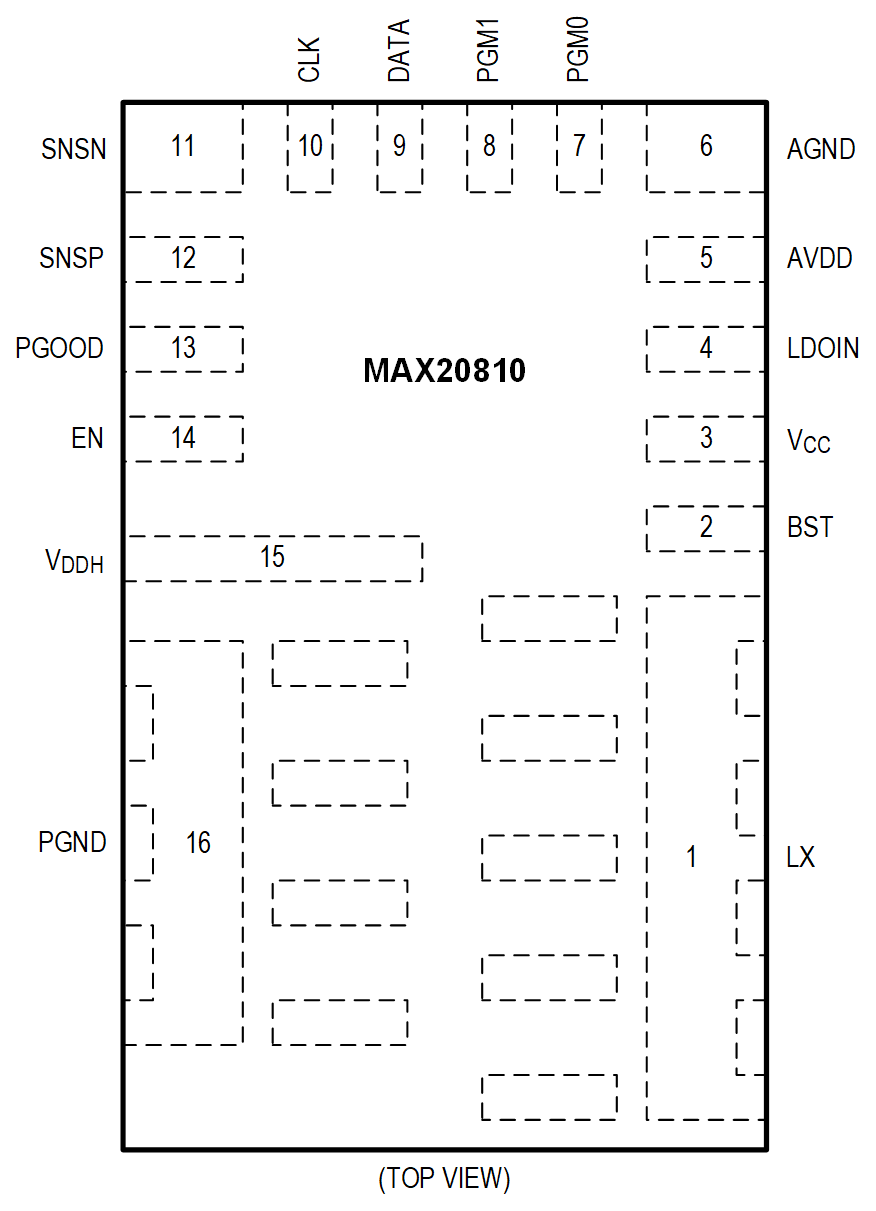

该套件采用 4.3mm x 6.55mm FC2QFN 封装。支持的结温范围为 -40°C 至 +125°C。MAX20810 与 MAX20815 和 MAX20830 尺寸兼容。
应用
- 数据中心电源
- 通信设备
- 网络设备
- 服务器和存储
- 负载点稳压器
