特性

• 同步升压和降压型控制器
• 当级联时，允许 V_IN 高于、低于、或等于高达 60V 的稳定 V_OUT
• 宽偏置输入电压范围：4.5V 至 60V
• 在输入下降 (例如：冷车发动) 到低至 2.2V 的过程中输出处于调节状态
• 可调栅极驱动电平：5V 至 10V (OPTI-DRIVE)
• 低 EMI 以及低的输入和输出纹波
• 快速输出瞬态响应
• 无需外部自举二极管
• 高的轻负载效率
• 低的工作 I_Q：29μA (一个通道导通)
• 低的工作 I_Q：34μA (两个通道均导通)
• R_SENSE 或无损型 DCR 电流检测
• 降压输出电压范围：0.8V ≤ V_OUT ≤ 60V
• 升压输出电压高达 60V
• 可锁相频率 (75kHz 至 850kHz)

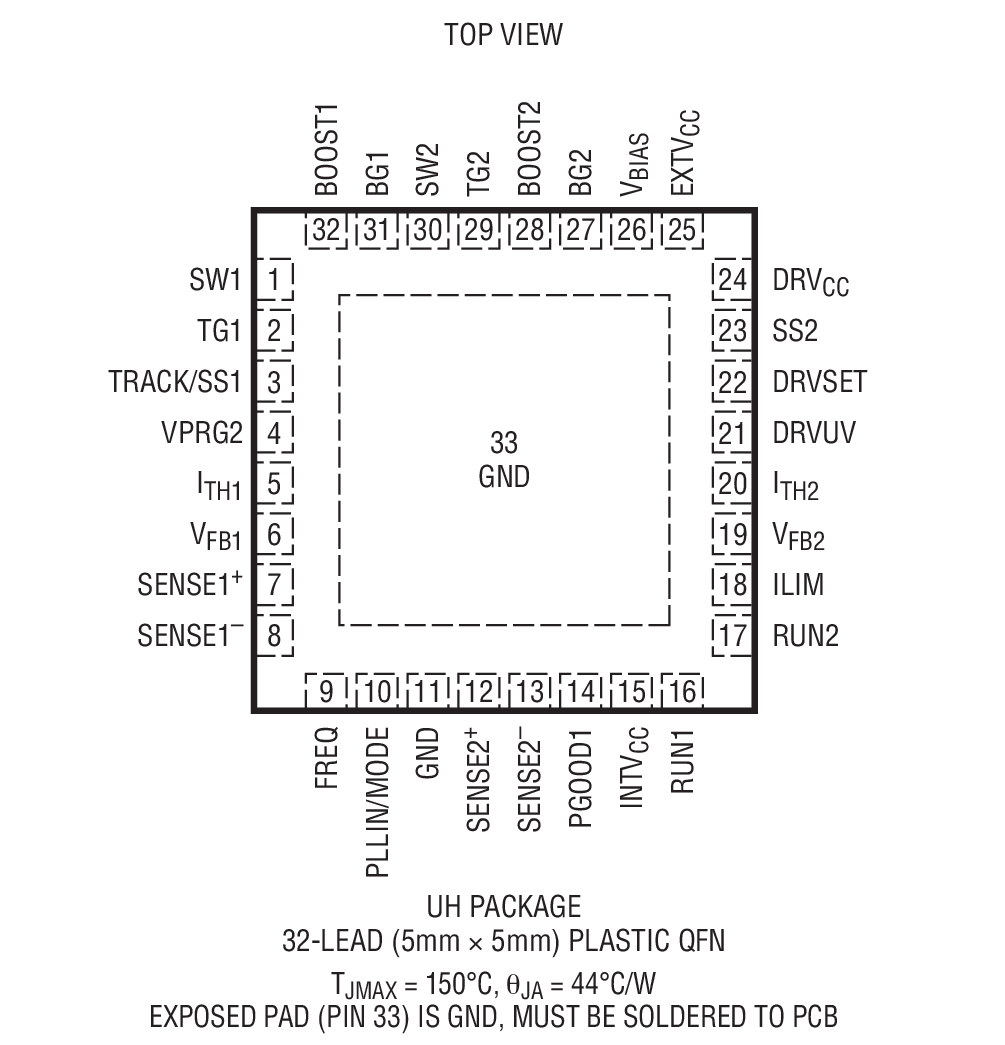

• 小型 32 引脚 5mm x 5mm QFN 封装

产品详情和应用

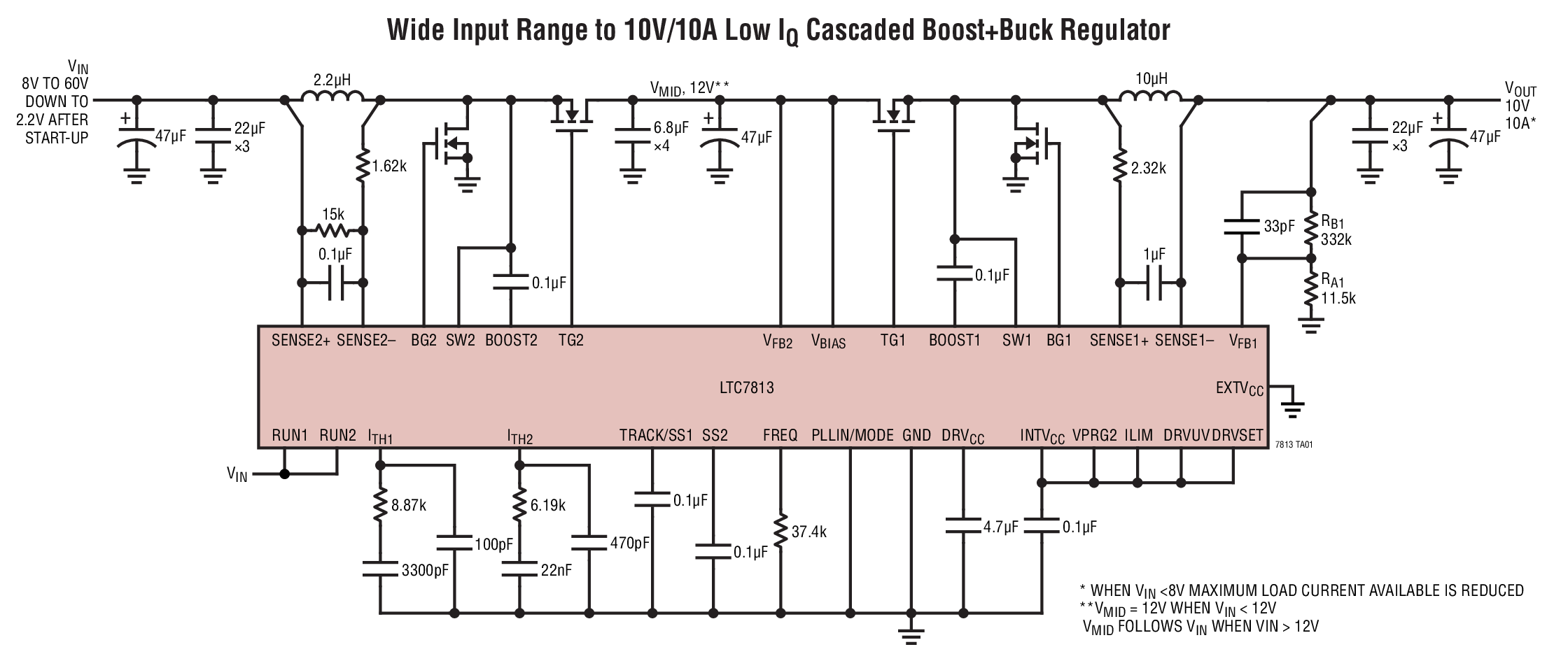

LTC^®7813 是一款高性能同步升压 + 降压型 DC/DC 开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 级。它包含独立的升压和降压控制器，能够调节两个分离的输出，或通过级联以采用一个可以高于、低于、或等于输出电压的输入电压来调节一个输出电压。LTC7813 在一个 4.5V 至 60V 的宽输入电源范围内工作。当从升压稳压器的输出对其施加偏置时，LTC7813 能够在启动之后依靠一个低至 2.2V 的输入电源运作。34μA 的无负载静态电流 (两个通道均导通) 延长了电池供电型系统中的工作运行时间。

与传统的降压-升压型稳压器不同，LTC7813 的级联式升压 + 降压解决方案具有连续、非脉动的输入和输出电流，从而实质性地降低了电压纹波和 EMI。LTC7813 具有用于升压和降压调节环路的独立反馈和补偿点，因而实现了一种可从外部进行优化的快速输出瞬态响应。

• 汽车和工业电源系统
• 高功率电池供电式系统
